KS109-485型超声波测距传感模块结构设计

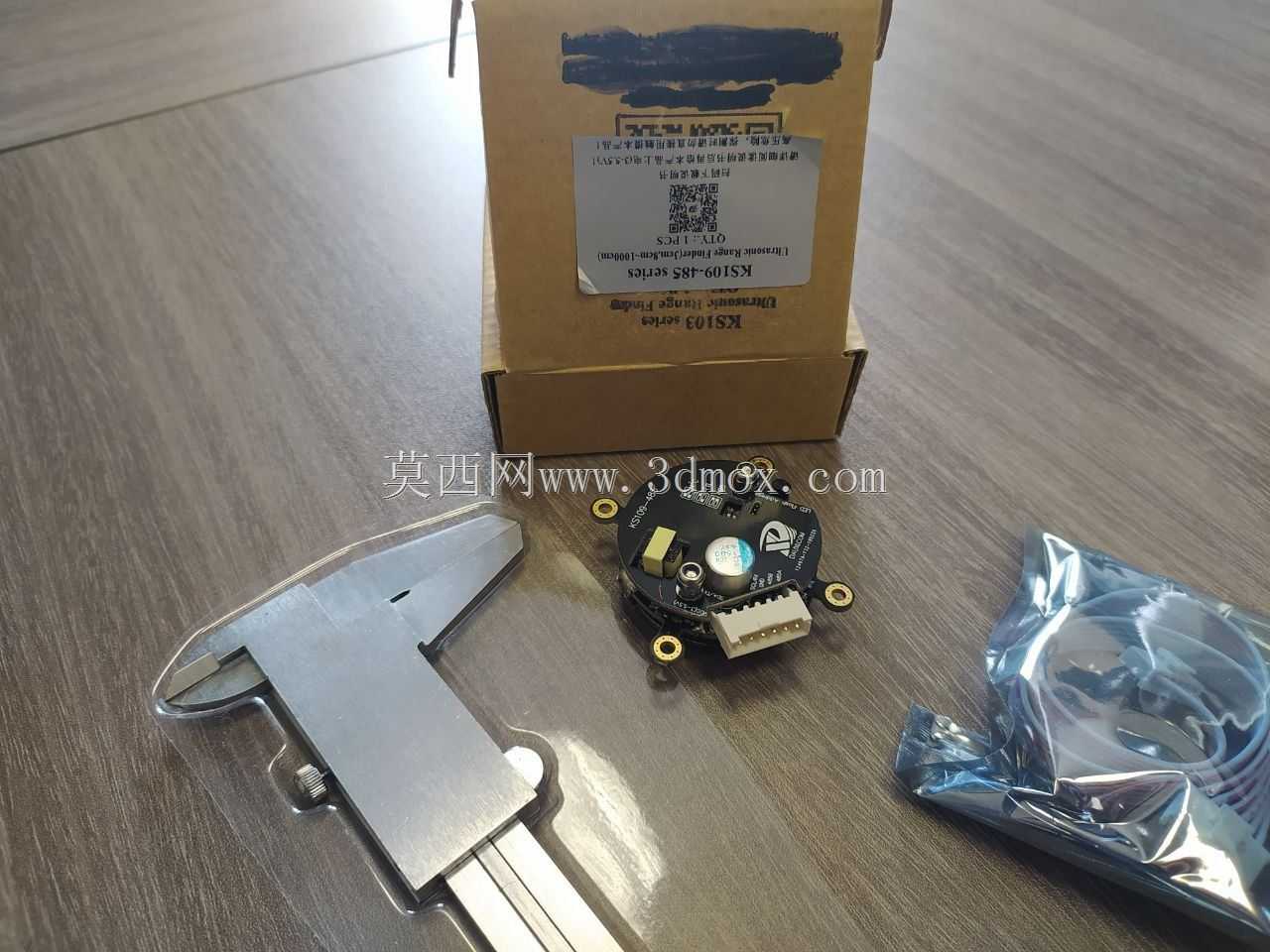

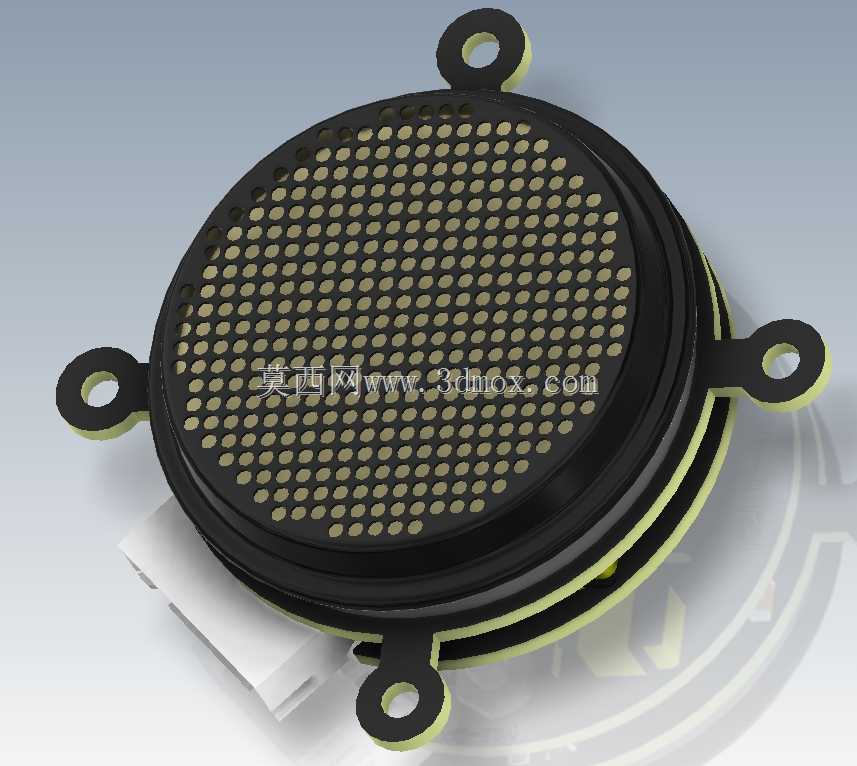

　　在工业自动化产线的物料到位检测、智能仓储的货位高度识别、服务机器人的避障导航、小型设备的近距离防撞场景里，非接触式测距方案的选型一直是结构工程师需要反复权衡的环节——既要保证检测精度与响应速度，又要控制模块的安装占用空间，还要兼顾不同设备内部的布线兼容性，KS109-485超声波测距模块的结构设计，正是围绕这类实际工程需求展开的。从实际应用场景来看，这类0-10米量程的超声波测距模块，常被嵌入到小型AGV车体的外壳预留位、自动化设备的机箱侧壁、智能闸机的检测端、甚至是户外小型监测设备的内部，不需要额外加装庞大的防护外壳，模块本身的结构强度就可以满足常规工业环境的安装要求。模块整体采用圆形PCB作为主体承载结构，这种设计并非随意选择：圆形轮廓可以更好适配圆柱形设备外壳、管状安装支架的内部空间，相比方形模块，在狭窄的圆形安装腔内不会出现边角干涉的问题，PCB边缘延伸出三个带安装孔的固定耳，安装孔的位置经过对称排布，不管是水平安装还是垂直安装，都可以通过M2规格的铜柱或者螺丝直接固定在设备的安装柱上，不需要额外设计定制的转接支架，能大幅减少结构设计的额外工作量。模块的接口设计充分考虑了现场布线的便利性，侧边预留的白色卧式接插件，采用标准的4Pin接线定义，分别对应电源、地、通讯信号引脚，接插件的插拔方向平行于PCB板面，当模块嵌入到机箱内部时，接线可以顺着设备内部的走线槽排布，不会因为接线插头的高度额外占用垂直方向的空间，

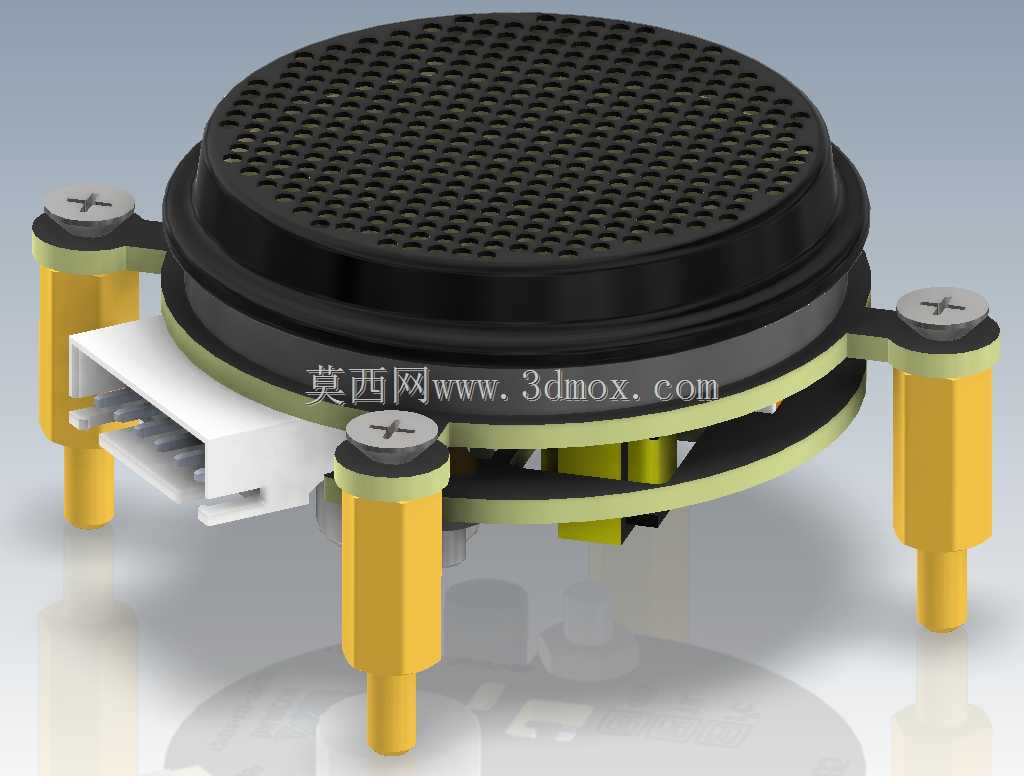

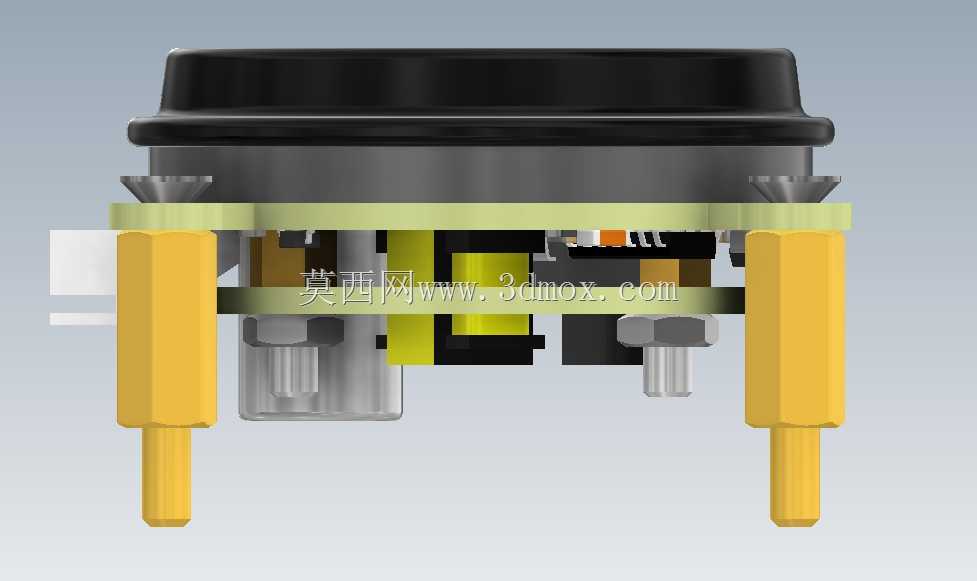

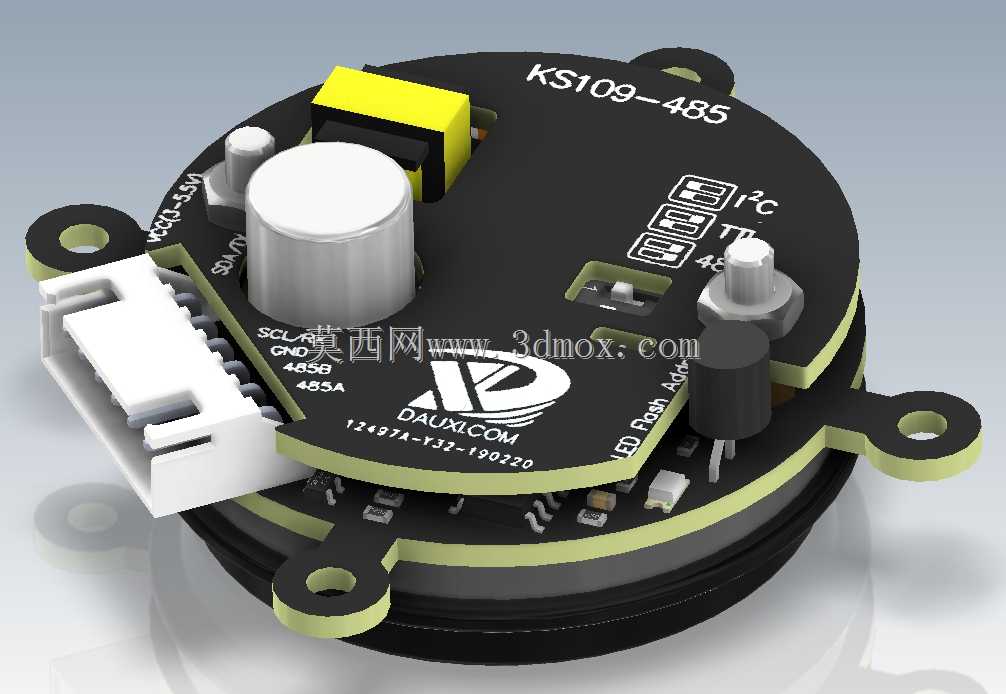

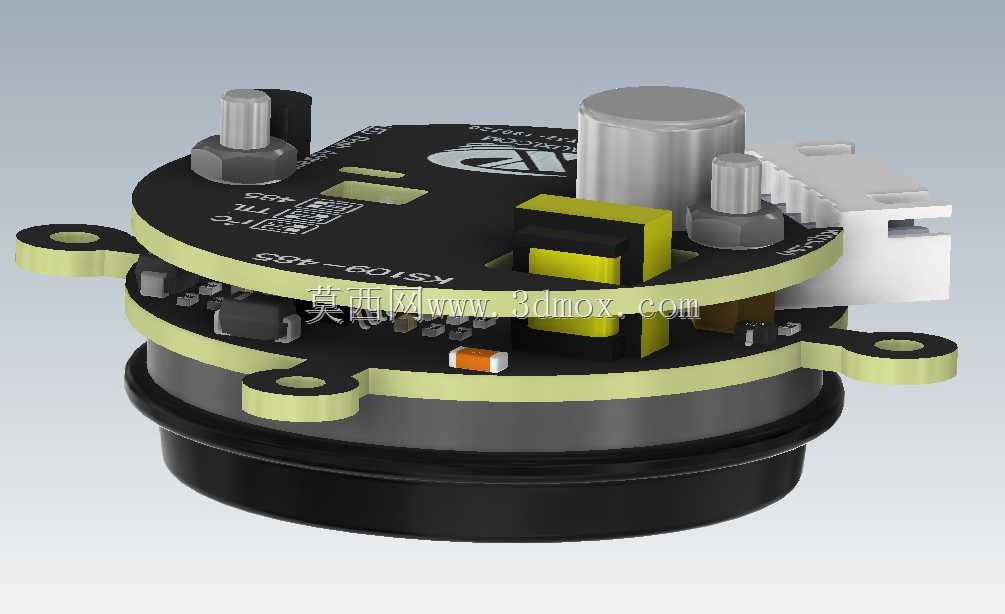

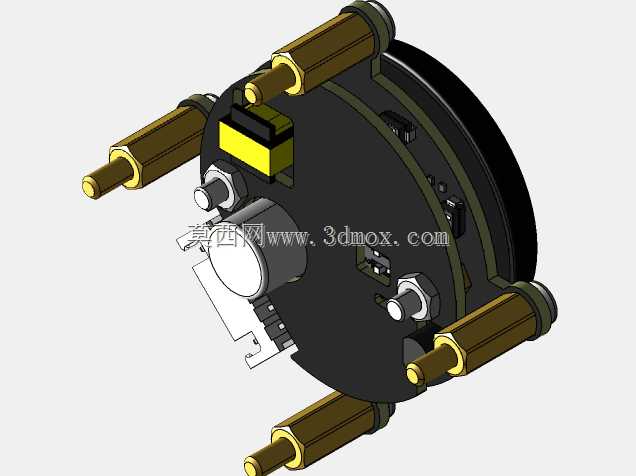

　　避免出现模块装进去之后插头顶到外壳盖板的问题。模块上的元器件布局遵循了电磁兼容与结构防护的双重逻辑：大体积的电解电容布置在靠近接插件的一侧，远离超声波收发核心区域，避免电容工作时的轻微振动影响测距精度；顶部的黄色隔离元件布置在板边位置，和周边的金属接插件保持足够的电气安全间隙；板载的通讯模式选择拨码开关设置在PCB上表面的易操作位置，不需要拆下模块就可以通过小螺丝刀切换I2C、TTL、485等不同通讯模式，适配不同主控板的接口需求，这一点在设备现场调试时非常实用，不用反复拆改接线或者重新烧录程序。模块提供了两种安装结构版本，一种是预装铜柱的版本，铜柱高度经过精确计算，当模块叠装在其他电路板上方时，铜柱可以保证上下板之间的安全间隙，

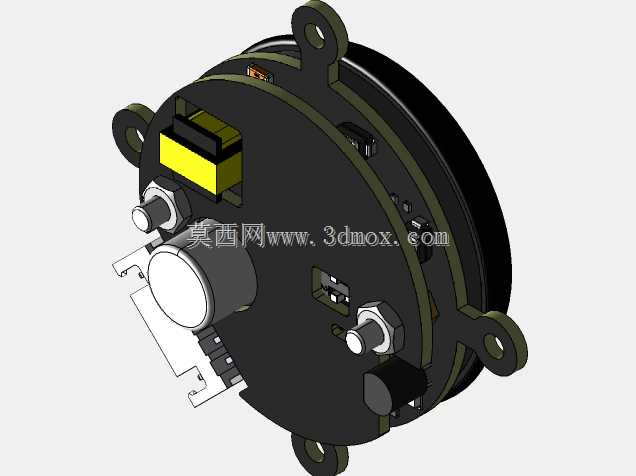

　　避免元器件引脚互相触碰短路；另一种是不带铜柱的版本，可以直接贴装在设备外壳的内表面，最大化压缩安装占用的垂直空间，适合内部空间极度紧凑的小型设备使用。从安装边界尺寸来看，模块主体圆形部分的直径控制在极小的范围内，三个固定耳向外延伸后的最大轮廓尺寸，刚好可以适配直径50mm的圆形安装腔，模块整体的堆叠高度包含板载元器件在内不超过15mm，不管是嵌入到薄壁设备外壳里，还是安装在设备框架的狭小空隙中，都不会出现空间不足的问题。板面上印刷的清晰引脚定义丝印，在生产装配和后期维修时，不需要额外查阅图纸就可以快速确认接线定义，减少装配出错的概率；边缘预留的LED指示灯位置，可以在模块工作时直观显示电源状态与通讯状态，

　　不用连接上位机就可以快速判断模块是否正常运行。在结构细节处理上，PCB板边缘做了圆角处理，避免安装时尖锐的板边划伤操作人员或者损坏设备内部的线材；所有外露的金属元器件都和安装固定孔保持足够的绝缘距离，即使安装时使用金属螺丝固定，也不会出现短路风险；超声波收发端的结构位置经过优化，探测方向垂直于PCB板面，安装时只需要保证PCB板面和被测物体表面平行，就可以获得最佳的测距精度，不需要额外调整探测角度。这类集成化的测距模块，把信号处理电路、通讯电路、收发单元全部集成在单块PCB上，不需要外部搭配额外的处理电路，对于结构设计人员来说，只需要在设备外壳上预留对应尺寸的安装位和接线空间，就可以快速完成测距功能的集成，大幅缩短设备的开发周期，不管是做新设备的功能开发，还是旧设备的测距功能改造，都可以直接适配使用。
