博世进气压力MAP传感器三维结构设计

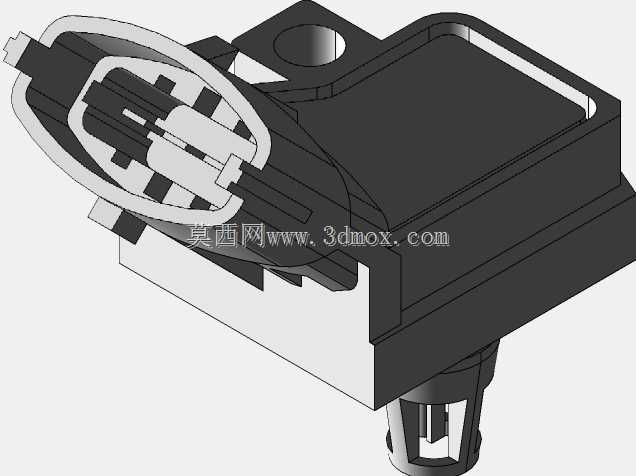

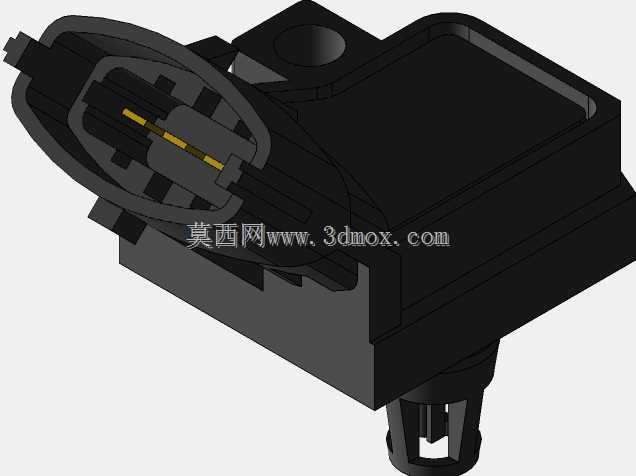

　　这款MAP传感器的三维结构还原，完全围绕车用进气系统的实际安装与使用需求展开，做结构设计时首先要考虑的就是它在发动机舱内的安装边界——这类传感器通常布置在进气歧管附近，周边空间紧凑，既要避开进气管道的固定卡扣、线束走向，还要预留足够的插拔操作空间，所以主体外壳采用方正带倒角的块状构型，顶部预留的安装凸台带通孔，可直接通过螺栓固定在歧管的预设安装位上，安装孔的位置公差在建模时严格控制在±0.1mm范围内，避免实装时出现对位偏差导致密封失效。传感器下部的插接探测端直接伸入进气歧管内部，这部分的外径尺寸与歧管上的安装过孔做间隙配合设计，配合面预留了密封圈的安装槽位，建模时特意还原了槽口的倒角细节，避免装配时割伤橡胶密封圈导致漏气，

　　影响压力检测精度。侧面的线束接插件采用带锁扣的楔形结构，接插件内部的插针排布完全匹配车用线束的标准接口，锁扣的卡扣行程做了限位设计，既保证插接后不会因为发动机振动松脱，又能让维修人员徒手就能完成插拔操作，不需要额外工具。从功能实现的角度看，这类MAP传感器的核心作用是实时检测进气歧管内的绝对压力，为发动机ECU提供进气负荷信号，用来修正喷油量与点火提前角，所以内部的压力感应芯片安装位在建模时做了居中布置，避免外壳受外力形变时挤压到感应元件，外壳的壁厚设计为均匀的2mm，既满足发动机舱内-40℃到125℃的工作温度下的结构强度要求，又不会因为壁厚不均导致注塑成型时出现缩痕、翘曲，影响安装精度。做三维建模的时候，

　　特意把接插件内部的防呆结构做了还原，接插件接口内的凸筋位置与公端插头的凹槽完全对应，能避免维修时插反导致的针脚弯折、电路短路。外壳边角的圆角设计不是单纯为了美观，而是考虑到发动机舱内的装配操作空间有限，圆角能避免装配时刮伤周边的线束绝缘层，也能减少应力集中，在车辆长期颠簸振动的工况下，避免外壳边角出现开裂。传感器顶部的凸台除了安装固定的作用，还做了局部加厚处理，用来承受螺栓拧紧时的压紧力，避免拧紧力矩过大导致外壳破裂，建模时特意在凸台背面做了加强筋结构，筋位厚度1.2mm，既不会在外壳表面产生缩印，又能提升凸台的结构强度，可承受最大5N·m的螺栓拧紧力矩，完全满足整车厂的装配工艺要求。在实际的整车应用场景中，

　　这类传感器的响应速度直接影响发动机的动力输出表现，所以建模时也还原了内部气路的通道结构，探测端的进气孔做了阶梯式设计，既可以避免进气中的灰尘、油雾直接冲击感应芯片，又能保证压力传递的响应速度，不会因为气路过长、过窄导致信号滞后。接插件尾部的线束引出位置做了弧形过渡，避免线束弯折角度过大导致内部铜线断裂，提升长期使用的可靠性。整个模型的结构拆分完全按照实际生产的装配逻辑来做，外壳上下盖的卡扣位置、超声焊接线的结构都做了还原，焊接线的高度设计为0.3mm，超声焊接时能充分熔融，保证外壳的密封等级达到IP67，满足发动机舱内的防水、防油要求，哪怕在车辆涉水、高压水枪清洗发动机舱的工况下，也不会出现内部进水导致的传感器失效。
