长行程光栅式线性位移检测编码器

　　在数控加工中心的进给轴闭环控制、自动化产线直线模组的位置校准、高精度检测平台的位移采集场景里，这类线性编码器是保障运动精度的核心传感部件，它的核心作用是直接采集运动部件的实际直线位移量，把机械位移转化为可被控制系统识别的电信号，从根源上规避丝杠背隙、传动链磨损带来的位置误差，让设备的运动控制精度维持在微米级区间。

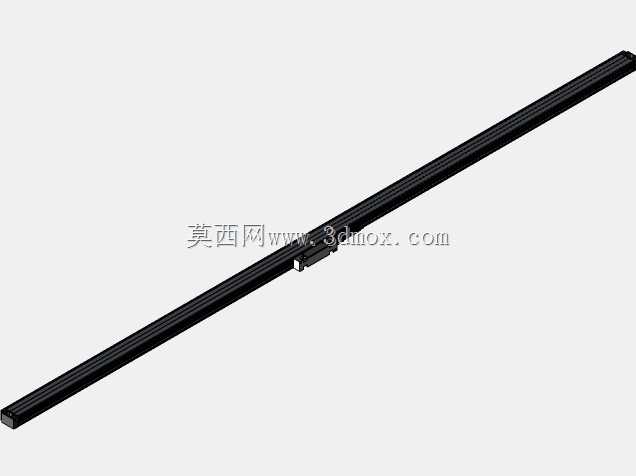

　　从结构设计逻辑来看，这款编码器采用长条形尺身搭配滑动读头的分体式布局，尺身主体为一体化挤压成型的铝合金型材，内部集成精密光栅基底，型材两侧设计有嵌入式密封胶条安装槽，装配后可阻挡车间环境里的切削液飞溅、金属碎屑、粉尘进入尺身内部，避免光栅刻度被污染造成读数跳变；读头部分采用紧凑化的侧装出线结构，出线端做了防弯折的应力释放设计，适配设备往复高速运动时的线缆拖拽工况，不会因为长期往复弯折出现线芯断裂的问题。读头与尺身之间设计有恒定的微小工作气隙，装配时不需要像接触式位移检测部件那样做紧密贴合调整，既降低了安装调试的难度，也避免了长期运动带来的接触磨损，大幅延长部件的无故障运行周期。

　　从安装边界维度考量，这款编码器的尺身截面尺寸控制在窄幅区间，可直接嵌入安装在直线导轨的侧方安装面，不需要额外占用设备上部的安装空间，对于安装空间局促的小型精密设备、紧凑型直线运动模组十分友好；尺身两端设计有标准化的安装定位孔位，孔位间距按照通用工业安装规范排布，可直接适配市面上多数主流设备的安装基面，不需要额外做安装板的二次加工。读头部分的安装面设计有两个定位销孔与两个锁紧螺丝孔，安装时先通过定位销确定读头与运动部件的相对位置，再锁紧螺丝即可完成固定，整个安装过程不需要复杂的专用工装，普通设备装配人员按照操作指引即可完成调试。读头与尺身的相对安装公差容忍度较高，在水平、垂直方向有一定的偏移容错空间，不会因为设备运行过程中的轻微振动出现读数丢失的问题。

　　在功能特性层面，这款编码器支持实时连续位置采集，输出的信号可直接匹配主流的运动控制器、伺服驱动器接口，不需要额外加装信号转换模块；读头内部集成了信号处理电路，可对采集到的原始光栅信号做细分、滤波处理，直接输出稳定的位置数据，抗干扰能力较强，在车间复杂的电磁环境下也能维持信号稳定，不会因为周边伺服电机、变频器的电磁干扰出现信号波动。它的运动跟踪速度可覆盖常规工业设备的直线运动速度区间，不管是低速的精密检测平台微动，还是中高速的自动化产线往复运动，都能精准捕捉位置变化，不会出现跟踪滞后的问题。

　　在实际设备适配场景中，这类线性编码器常被用在需要全闭环位置控制的设备上，比如数控磨床的进给轴，它可以实时反馈砂轮架的实际进给位置，补偿丝杠热伸长带来的位置偏差，保障零件的磨削尺寸精度；在自动化点胶设备的直线运动轴上，它可以精准控制点胶头的移动轨迹，避免因为传动误差出现点胶位置偏移，保障点胶工艺的一致性；在三坐标测量机的运动轴上，这类编码器是测量精度的核心保障，可精准采集测头的每一段位移量，最终保障尺寸测量结果的准确性。设计这款编码器的三维模型时，需要重点还原尺身的密封结构、读头的安装接口、两端的端盖固定结构，同时要预留出读头的运动行程空间，确保在做设备整体装配仿真时，不会出现读头运动到行程端点时与周边部件发生干涉的问题；还要还原尺身的安装孔位坐标，方便设计人员在做设备整体布局时，直接对齐安装基面的孔位，减少后续结构调整的工作量。
