10kW通用无刷直流电机结构设计

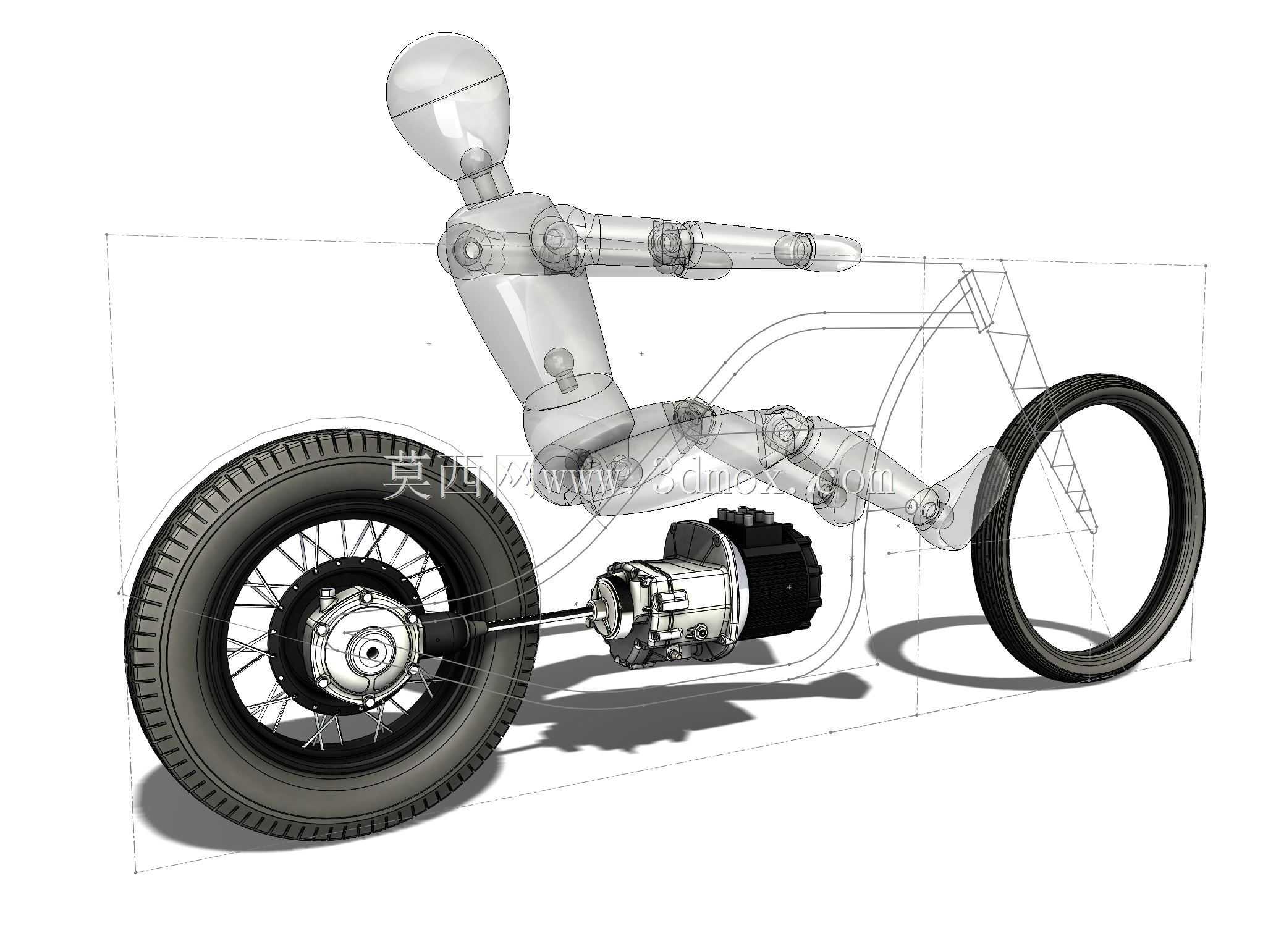

　　在电动工程机械、低速重载电动车辆、大功率工业传动场景中，10kW级无刷直流电机的应用占比正逐年提升，这类动力单元既需要满足持续高负载输出的可靠性要求，又要兼顾安装空间受限场景下的适配性，本次呈现的电机结构设计，正是针对这类中大功率直流驱动需求完成的全参数化三维建模成果。从实际应用场景来看，这款电机可适配电动叉车的行走驱动单元、小型电动工程机械的回转动力源、固定式工业设备的主传动电机，也可作为新能源特种作业车辆的辅助动力单元，覆盖需要宽调速范围、高启动扭矩的直流驱动场景，相比同功率有刷直流电机，无刷结构取消了碳刷与换向器的物理接触结构，能大幅降低长期运行的维护频次，适配长时间连续作业的工业工况。从功能特性层面拆解，

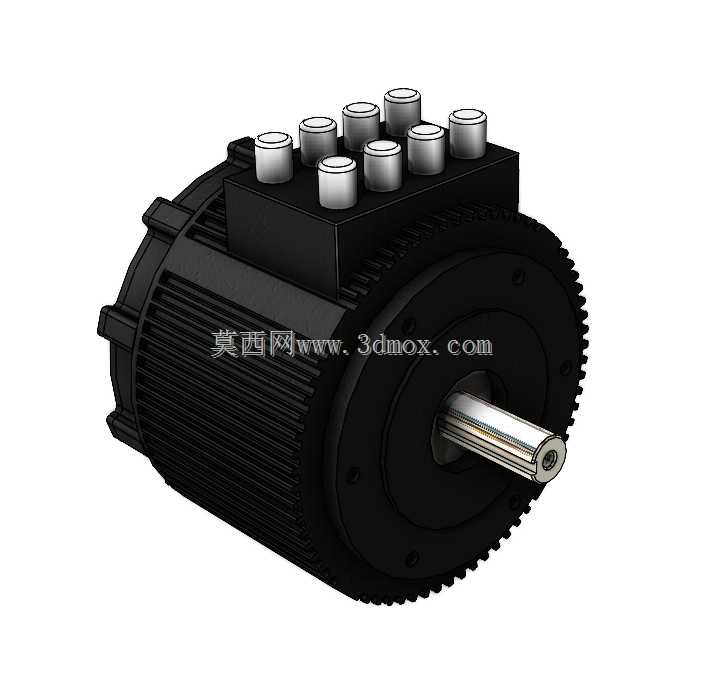

　　这款电机采用外壳轴向散热筋结构，机壳表面的平行散热肋片沿电机轴向排布，能在电机随设备移动或配套散热风扇工作时，形成顺畅的导风通道，带走定子绕组持续工作产生的热量，避免高负载运行下的绕组过热退磁问题；输出轴采用带键槽的花键轴结构，轴端预留标准锁紧螺纹孔，可直接配套联轴器、传动齿轮或皮带轮，传递扭矩时不会出现轴连接打滑的问题，适配硬连接与软连接两类传动方案；顶部的接线端子采用独立凸台布局，八个接线柱分两排规整排布，接线区域与电机主体散热区做了物理分隔，既方便动力线与控制线的接线作业，也能避免接线区域堆积灰尘、油污影响绝缘性能。从设计思路的落地逻辑来看，建模过程中优先保证了安装配合尺寸的通用性，机壳的端盖连接孔采用圆周均布设计，

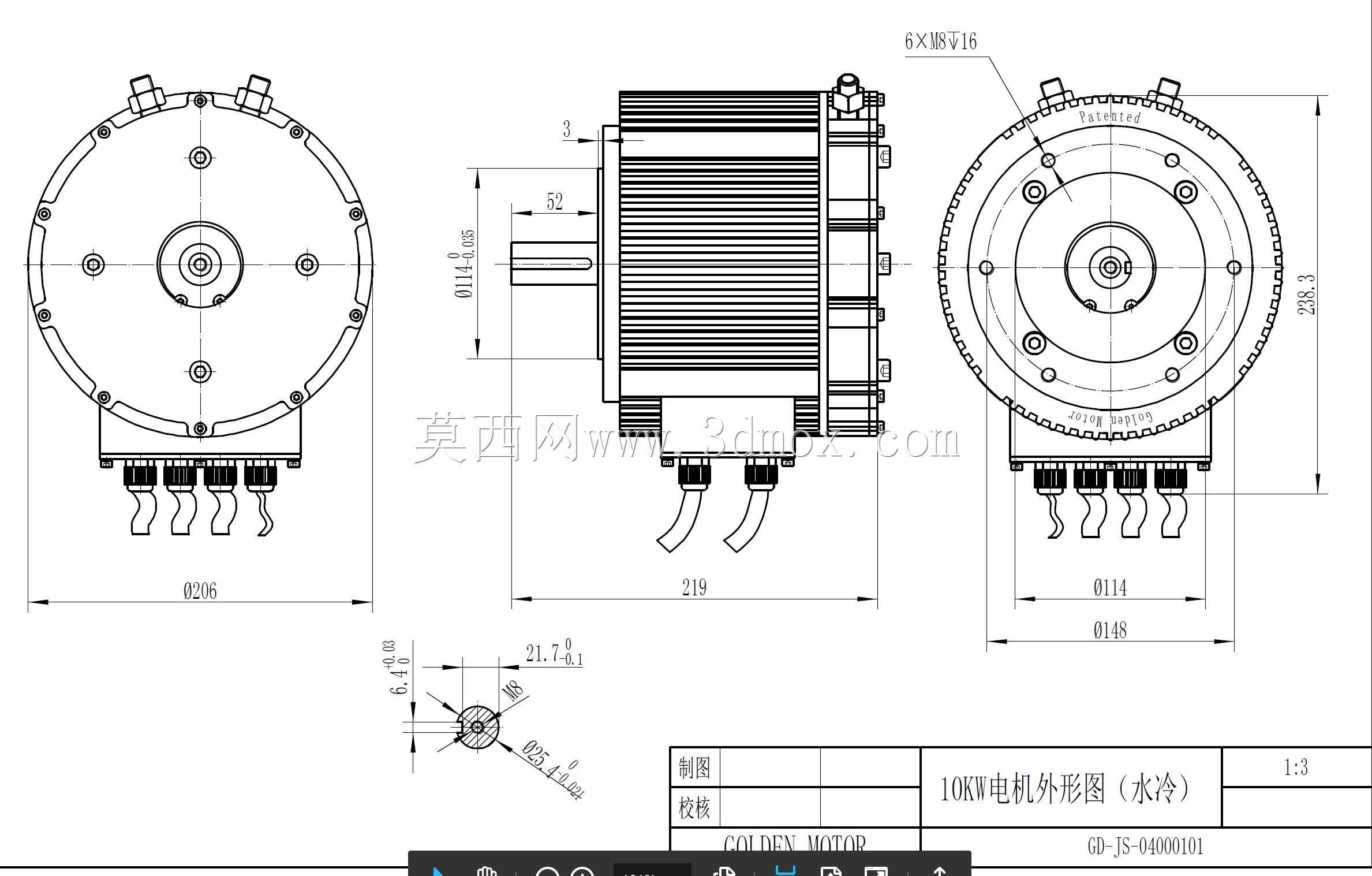

　　适配行业通用的安装法兰尺寸，不需要额外定制转接法兰就能替换同功率等级的传统直流电机，降低设备改造的适配成本；定子与转子的间隙控制在无刷电机的合理区间，既保证磁钢的磁通量利用率，也避免加工装配误差导致的定转子扫膛问题；后端盖预留了编码器安装位，可根据控制需求加装位置传感器，实现闭环调速控制，满足高精度转速调节的场景需求。关于外形尺寸与安装边界，这款电机的主体外径控制在同功率电机的常规紧凑区间，轴向长度从输出轴端面到后端盖端面的尺寸，适配多数设备的动力舱安装空间，底部预留的标准安装脚座孔位，可直接固定在设备的安装基座上，不需要额外设计焊接支架；顶部接线端子的凸起高度做了严格控制，避免安装时与设备上部的结构件产生干涉，

　　输出轴的伸出长度符合通用传动件的配合尺寸要求，键槽的位置与深度满足大扭矩传递的强度要求，不会出现长期高负载下的键槽变形问题。建模过程中对所有配合面都做了公差预留，机壳与端盖的止口配合、轴承位的尺寸精度、轴与转子铁芯的配合尺寸，都参考机械设计手册的公差要求做了参数化设置，结构工程师拿到模型后可直接生成工程图用于加工生产，也可根据具体的设备安装需求，对接线端子位置、安装脚座形式做快速调整，不需要重新搭建基础模型。在结构细节处理上，电机的散热筋厚度做了等强度设计，靠近定子绕组发热核心区域的筋片厚度略大于边缘区域，既保证散热效率，也避免机壳铸造过程中出现厚薄不均导致的缩孔缺陷；端盖的轴承室位置做了加强筋结构，能承受输出轴传递的径向载荷与轴向冲击载荷，适配设备运行过程中产生的振动工况，避免轴承位变形导致的电机异响、轴承过早损坏问题。
