行星齿轮减速直流驱动马达结构设计

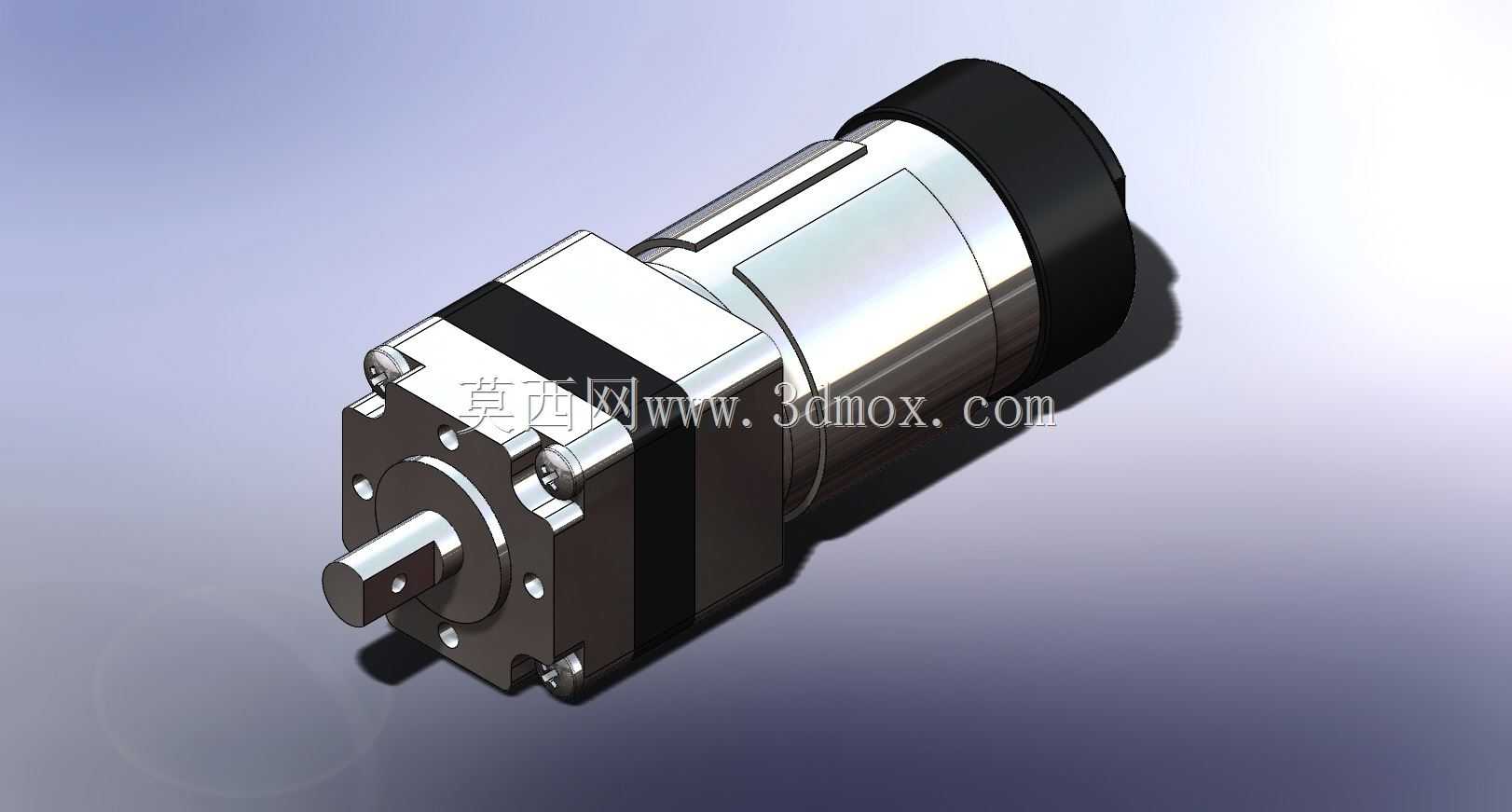

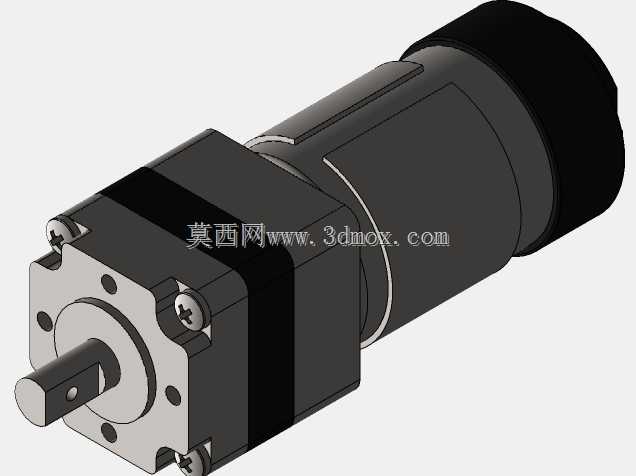

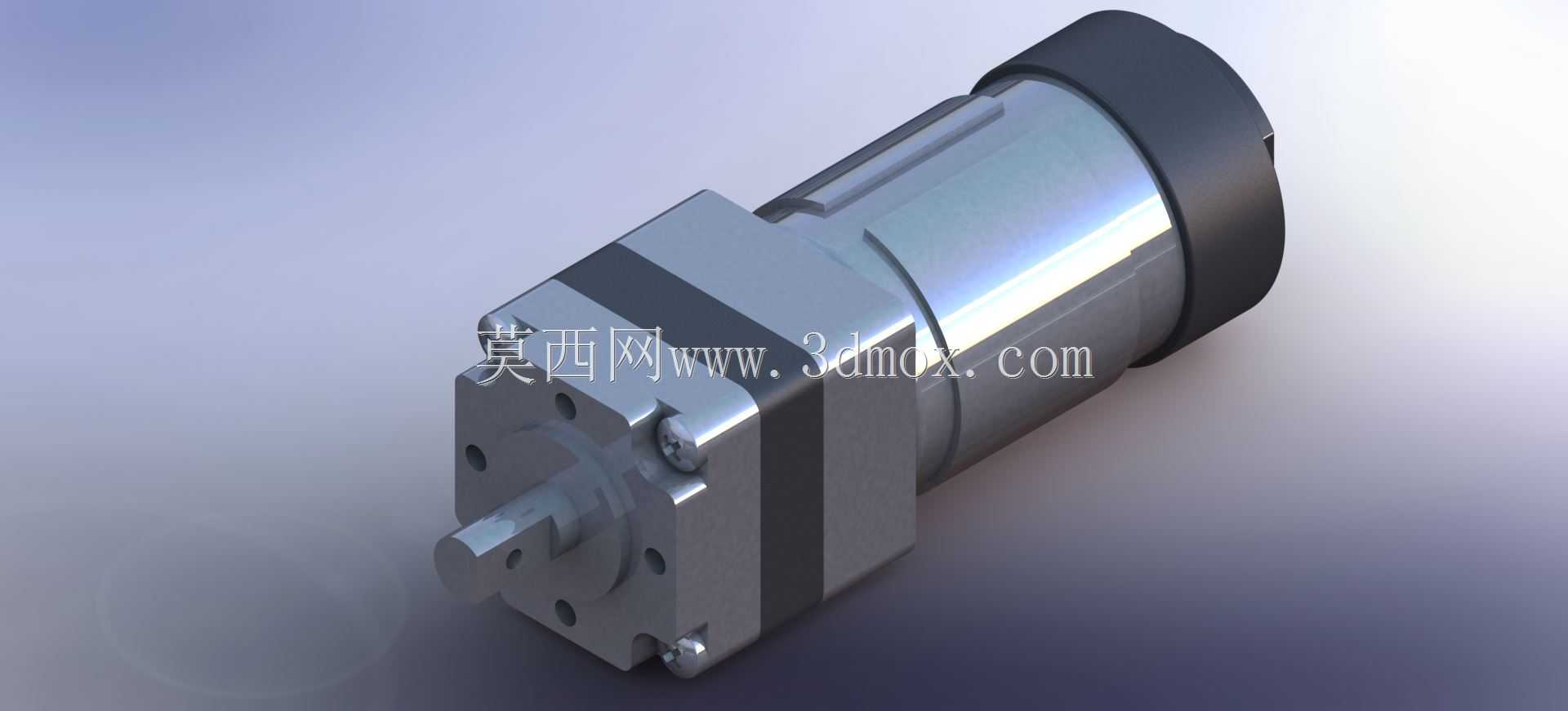

　　这款集成行星减速结构的直流驱动马达，在小型自动化装备、民用智能传动场景中有着极高的适配性，常被用于对输出扭矩有较高要求、安装空间受限的传动链路中，比如小型输送线的驱动端、智能仓储的分拣拨杆机构、民用机电产品的动力执行端，都能见到这类结构的应用。不同于普通直出轴直流电机，这款产品在电机输出端集成了一级行星减速模组，能在不显著扩大径向安装尺寸的前提下，将电机本身的高转速低扭矩输出，转化为适配负载端需求的低转速高扭矩动力，大幅降低负载端额外增设减速机构的设计成本与空间占用。从结构设计逻辑来看，这款马达的设计优先平衡了安装兼容性与传动可靠性，电机本体采用常规圆形机壳结构，适配市面上多数通用直流电机的安装孔位，前端减速箱采用方形安装法兰，

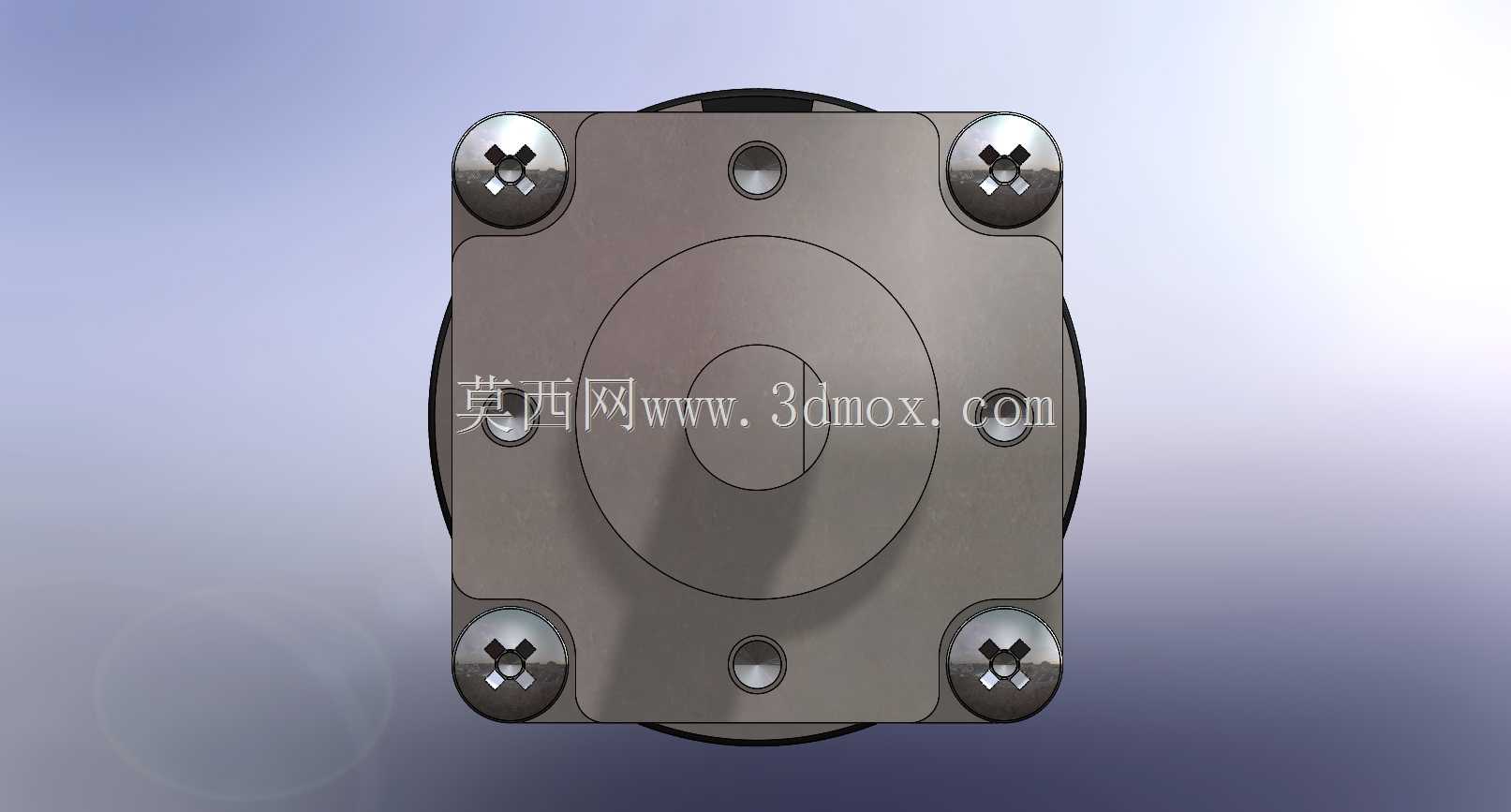

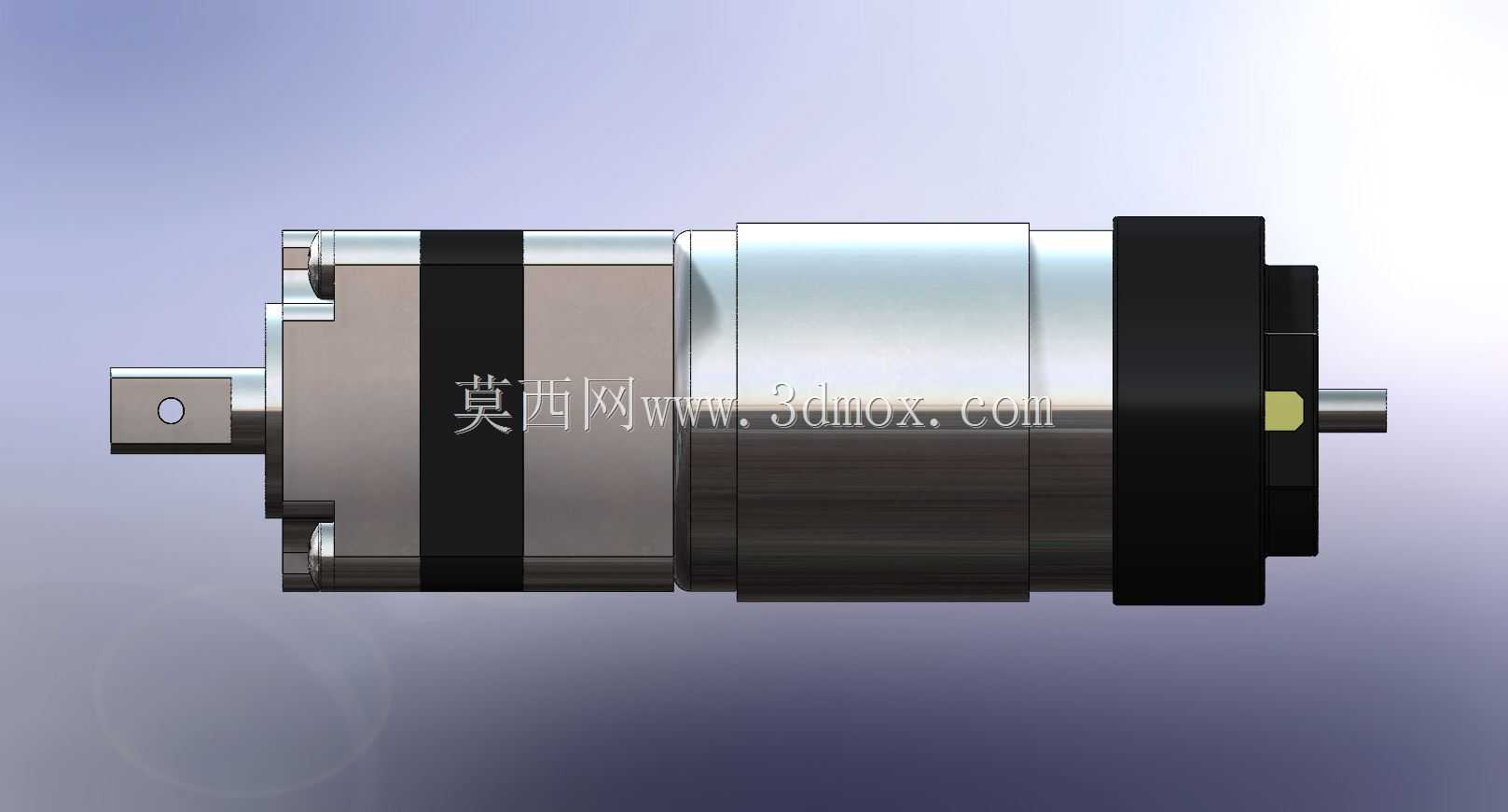

　　法兰面上预留的四个沉头安装孔可直接与负载端的安装面板贴合固定，输出轴采用单扁位结构，能避免传动轮与输出轴之间出现周向打滑，同时轴伸长度控制在合理区间，既保证与联轴器、同步带轮等传动件的配合长度，又不会因为轴伸过长带来径向跳动超标的问题。在安装边界的考量上，这款马达的总长度控制在紧凑范围内，径向最大尺寸出现在后端电机端盖位置，前端减速箱的方形法兰边长小于电机本体直径，在做安装布局时，只要预留出对应法兰的安装平面空间，电机本体部分可嵌入设备内部的空腔中，不会额外占用设备外部的操作空间。行星减速部分的内齿圈与电机前端盖采用一体化设计，减少了分体装配带来的同轴度误差，行星轮的支撑销轴直接压装在减速箱的输出架体上，配合两端的耐磨衬套，

　　能在长期正反转切换的工况下保持稳定的传动精度，不会因为频繁启停出现齿侧间隙过大的问题。实际选型应用时，这类马达的输出特性需要匹配负载端的实际运行参数，比如在持续运行的工况下，需要预留足够的扭矩余量，避免行星轮齿长期在极限载荷下出现磨损；在频繁正反转的场景中，要注意输出轴的径向载荷不能超过设计阈值，防止输出架体的支撑结构出现变形。从建模细节来看，这款马达的所有安装尺寸都按照实物等比例还原，包括法兰面的安装孔间距、输出轴的直径与扁位尺寸、电机本体的外径与总长度，甚至后端出线位置的结构都做了准确复刻，在做设备整体装配干涉检查时，能直接调用模型完成布局验证，不需要反复测量实物尺寸调整安装位置。不同于普通的开式齿轮减速结构，

　　这款行星减速马达的所有传动齿轮都封闭在减速箱壳体内，配合出厂时填充的润滑脂，能在长时间运行过程中保持良好的润滑状态，不需要频繁做维护保养，适合用在不方便定期拆解维护的设备内部。在结构细节处理上，电机本体的外壳采用拉深加工的金属壳体，表面做了氧化处理，既能提升散热效率，又能避免长期使用出现锈蚀；后端的端盖采用冲压结构，与机壳采用卷边铆接的方式固定，装配精度高且结构强度足够，能承受一定的轴向冲击载荷。前端输出轴的轴承采用深沟球轴承，分别布置在减速箱输出架体的前后两端，能承受一定的径向力与轴向力，适配带轮、齿轮等不同类型的传动件连接需求。在做设备结构设计时，这类集成减速结构的马达能大幅简化传动链路的设计，不需要额外设计齿轮箱的安装结构与润滑密封结构，只需要预留对应的安装平面与电气接线空间即可，能有效缩短设备的研发周期，降低整体结构的复杂程度。
