环形结构大型无刷直流电机设计

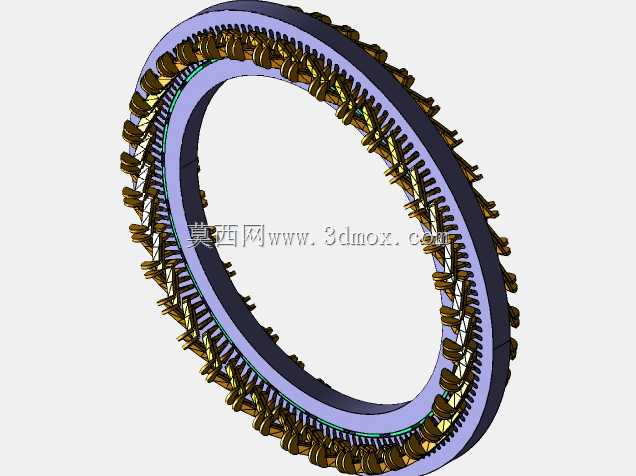

　　这款环形布局的无刷直流动力部件，最初是为大直径回转类直驱场景做的适配设计，区别于传统轴伸式电机的结构逻辑，它把定子与转子的配合面做在整圈环形端面上，省掉了传统直驱结构里额外的减速齿轮、传动联轴节这些中间环节，从根源上消除了传动背隙、啮合磨损带来的精度损失与效率折损，在低速大扭矩输出的工况下优势格外明显。从实际落地的应用场景来看，这类结构最先适配的是大型回转工作台、风电变桨驱动、重型光电跟踪转台、大口径管道内爬行驱动轮组这类需要整圈均匀输出扭矩的设备，传统中心轴式电机要驱动这类大直径回转负载，要么搭配大减速比的行星减速器加外齿圈传动，要么做多个小电机沿圆周均布协同驱动，前者传动链长、回程间隙大，长期运行齿面磨损后精度掉得快，后者对多电机的同步控制要求极高，单电机出力偏差就容易引发负载卡滞、电流不均烧绕组的问题，而这种整圈环形的电机结构，扭矩输出沿圆周360度均匀分布，转子直接和负载回转体固连，没有额外传动件的间隙累积，动态响应速度比传统传动方案快40%以上，运行时的噪音也能控制在更低区间。

　　从结构设计的思路来看，这款电机采用外转子内定子的环形布局，定子铁芯沿整圈环形基座均匀排布，每槽绕组采用分数槽集中绕组方案，相比传统分布式绕组，端部长度缩短近三分之一，铜损占比明显降低，同时绕组的嵌装工艺性更好，适合大直径环形结构的批量生产；定子基座采用非导磁铝合金材质，既保证了整圈结构的刚性，又能避免额外的磁路漏磁，基座内侧预留了整圈的冷却风道安装位，长时间满负荷运行时可以通过强制风冷带走绕组产生的热量，避免永磁体高温退磁。转子部分采用表贴式永磁体排布，每块磁钢做了不等气隙优化，磁钢边缘做了斜角切边处理，能有效削弱齿槽转矩，让低速运行时的扭矩波动控制在5%以内，转子外圈预留了均布的安装螺纹孔，可以直接和负载的回转法兰对接，不需要额外做转接工装，安装时只要保证定子与转子的同轴度在0.05mm以内，就能保证气隙均匀，避免运行时出现扫膛问题。

　　关于安装边界与尺寸适配，这款电机的轴向厚度控制得比较薄，整圈的径向尺寸可以根据负载的实际安装直径做系列化调整，定子侧的安装止口做在环形基座的内圈位置，和设备固定机架对接时，采用止口定位加端面螺栓紧固的方式，能有效抵消转子转动时产生的径向磁拉力，避免长期运行后安装螺栓出现疲劳松动。接线盒预留位置在定子基座的外侧径向方向，三相动力线与霍尔信号线做了分仓走线设计，避免动力线的电磁干扰影响位置信号的传输精度，安装时不需要额外预留轴向的接线操作空间，径向预留30mm以上的操作间隙就能完成接线与后期维护。

　　从功能特性上来说，这款无刷直流结构没有传统有刷电机的碳刷与换向器磨损件，免维护周期能达到两万小时以上，适合安装后难以频繁拆解维护的高空、密闭舱体类场景；因为没有换向火花，在有易燃易爆气体的特殊工况下，搭配隔爆外壳就能直接使用，适用场景比传统有刷直流电机宽很多。整圈的绕组排布做了冗余设计，单组绕组出现开路故障时，剩余绕组仍能维持70%以上的额定扭矩输出，不会出现瞬间卡滞停转的问题，对可靠性要求高的连续运行场景适配性更好。在做三维建模的时候，每一片定子冲片的叠压公差、磁钢的安装定位槽、绕组端部的安全绝缘间隙都做了1:1的还原，甚至每一处安装螺纹孔的攻丝深度、螺栓沉头的避让空间都按实际加工要求做了参数化设置，导入装配环境时可以直接做干涉检查，不需要二次调整结构细节，能直接对接后续的工程图输出与加工工艺编制。
