苏联扎兹ZAZ965小型车用V型发动机结构

　　这款V型布局的小型车用内燃机，最初适配苏联时期扎兹品牌的微型乘用车，在东欧民用车辆普及阶段承担了入门级车型的动力输出职能，后续也被少量改装到小型农用机械、固定式发电辅机场景中，适配低载荷、紧凑安装空间的动力需求场景。从实际使用场景来看，该机型主打小排量低功率输出，针对当时民用车辆轻量化、低成本维护的需求设计，没有追求过高的升功率，反而把结构可靠性、低温启动适应性放在设计优先级的靠前位置，适配苏联境内大部分区域冬季低温的使用环境，零部件的公差设计预留了足够的冷缩余量，避免低温环境下配合面卡滞。从结构设计思路来看，该机型采用V型四缸布局，相比同排量直列机型大幅压缩了轴向安装长度，能够适配微型车局促的后置发动机舱空间，

　　缸体采用铸铁材质兼顾成本与抗磨性能，缸盖为铝合金材质降低整机上部重量，优化车辆后置动力布局的前后配重平衡。进排气系统的布置充分考虑了后置车型的散热与进气效率，空滤总成布置在机体上方靠近车尾进风口的位置，缩短进气路径减少进气阻力，排气歧管顺着V型夹角的外侧引出，避开舱内的电气元件与橡胶管路，减少高温辐射对周边附件的老化影响。安装边界方面，该机型的整机悬置点位采用三点式布置，两个主悬置位分布在缸体两侧的曲轴箱加强筋位置，后悬置位集成在变速箱连接端的壳体上，安装孔位的同轴度公差控制在0.1mm以内，能够适配同系列车型的原厂安装位，不需要额外改制副车架即可完成换装。机体的外部附件布局充分考虑了日常维护的便利性，机油加注口、机油尺、

　　火花塞的位置都预留了足够的操作空间，不需要拆解周边大尺寸附件即可完成常规保养作业，分电器、发电机等电气附件都布置在机体的迎风侧，利用车辆行驶的迎面气流完成散热，减少额外散热风扇的功率消耗。从功能特性来看，该机型采用风冷与水冷结合的散热形式，缸体周边布置了密集的散热鳍片辅助散热，配合小流量冷却循环系统，在低速爬坡工况下也能维持稳定的工作温度，不会出现过热开锅的问题；润滑系统采用压力飞溅复合式润滑，在曲轴、凸轮轴等高速摩擦副位置采用压力供油保证润滑可靠性，缸壁、气门挺柱等位置采用飞溅润滑，简化了润滑油路的结构，降低了油路堵塞的故障概率。燃油供给系统采用化油器式供油结构，结构简单便于维修，对于燃油标号的适应性较强，

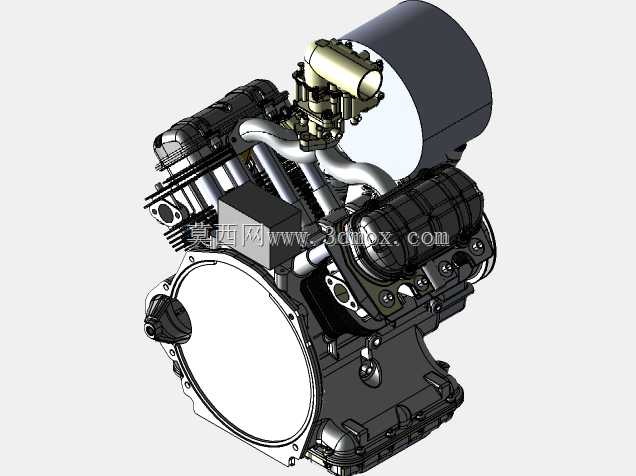

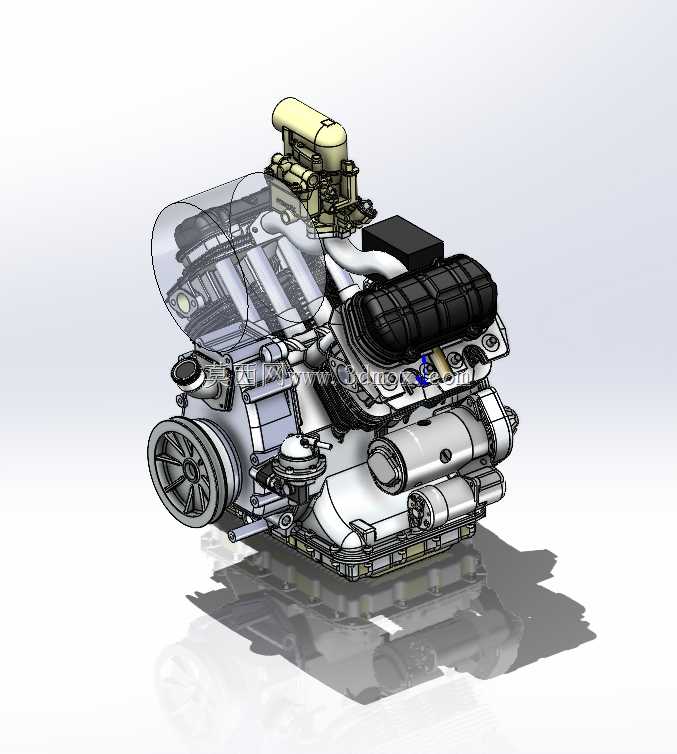

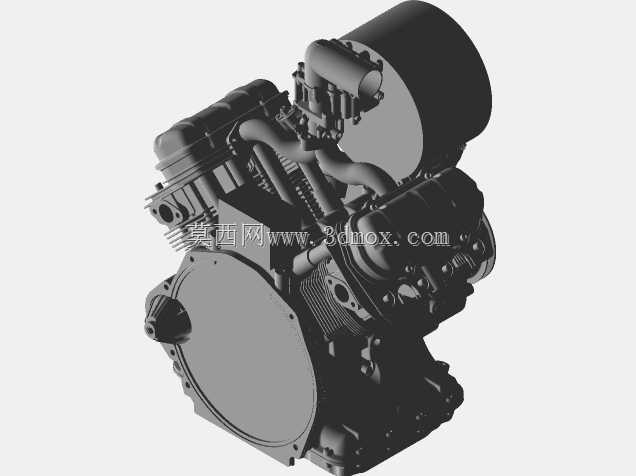

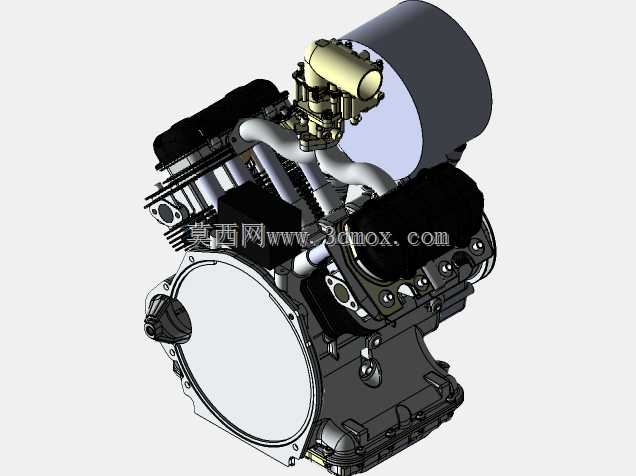

　　在低标号汽油工况下也能维持稳定运转，适配当时不同区域燃油品质参差不齐的使用环境。建模过程中完整还原了机体内部的曲柄连杆机构、配气机构的运动关系，曲轴的平衡重配置、活塞的裙部型线、气门的开闭相位都按照原厂设计参数还原，能够直接用于动力总成的运动仿真、干涉检查，也可以作为老式车型修复、改装项目的结构参考，帮助从业者理解早期小型车用内燃机的设计逻辑，对比现代小排量发动机在结构布局、材料应用上的演进思路。在做安装匹配校核时，可以直接调用该模型的安装点位坐标，核对机舱内部的间隙边界，确认转向机构、悬挂部件与发动机本体的安全间隙，避免实车装配时出现运动干涉；做维修教学演示时，该模型的分层结构能够清晰展示各附件的装配关系，帮助维修人员快速熟悉机型的拆装顺序，减少维修过程中的误操作。
