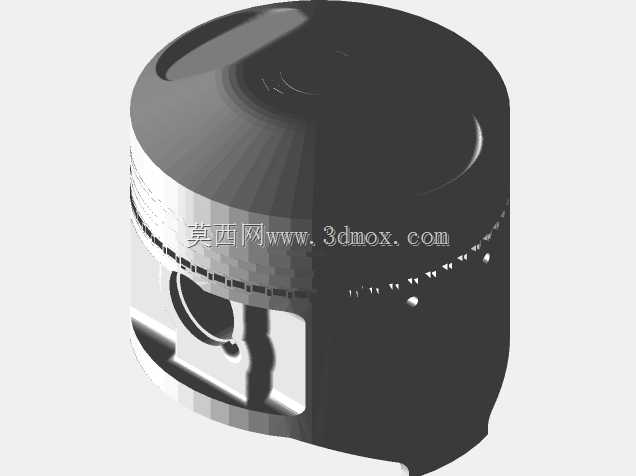

摩托车发动机活塞组件高精度三维结构

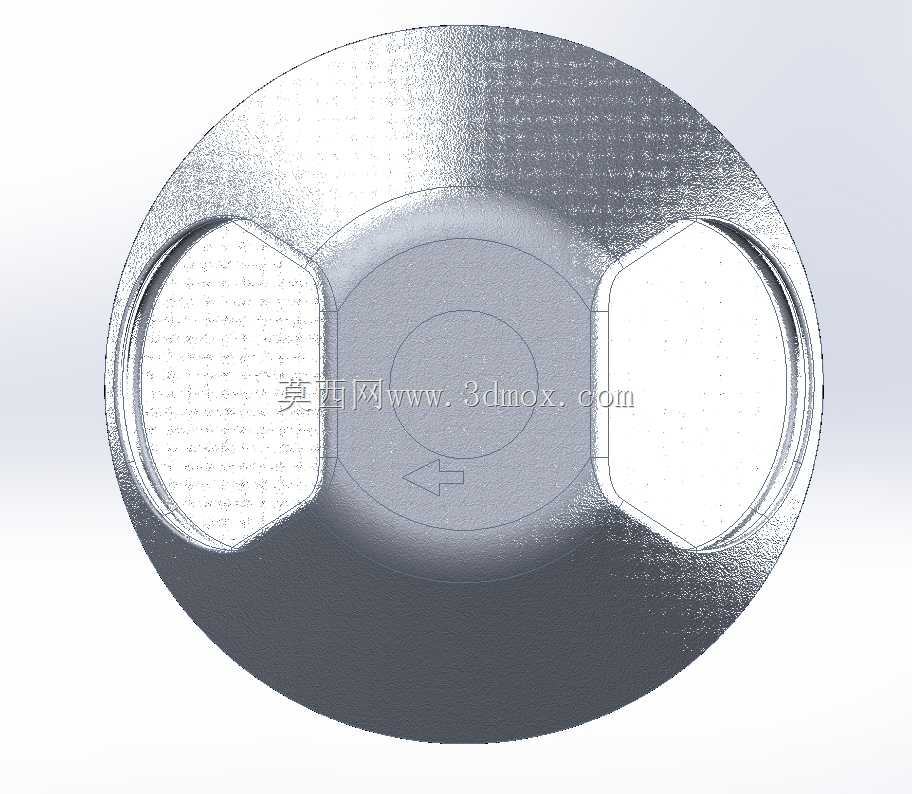

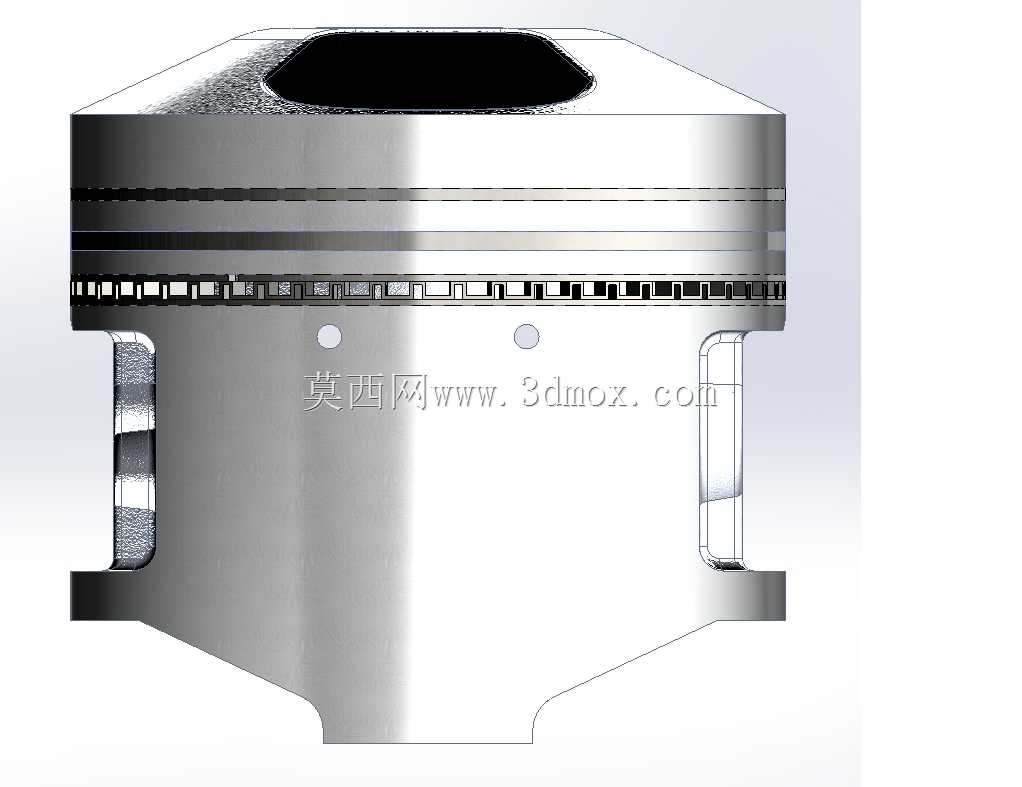

　　该活塞结构主要适配大排量单缸摩托车动力单元，在整机运行中承担燃烧室密封、燃烧压力传递、往复运动导向的核心作用，日常工况下需承受最高超10MPa的瞬时燃烧爆发压力，同时在每分钟数千次的往复循环中，将燃气做功的推力通过活塞销传递给连杆，最终带动曲轴旋转输出动力。从结构设计来看，活塞头部采用微凸顶轮廓，匹配对应排量机型的燃烧室压缩比设计，顶面的凹坑结构可在压缩行程末端形成合理的挤流效应，优化油气混合速率，提升燃烧效率，同时规避气门运动干涉风险，保证高转速工况下气门与活塞顶面的安全间隙。头部环岸区域设置三道环槽，顶部两道为气环槽，适配不同结构的压缩环，分别承担第一道密封高温高压燃气、第二道辅助密封并刮除缸壁多余机油的功能，最下方为油环槽，

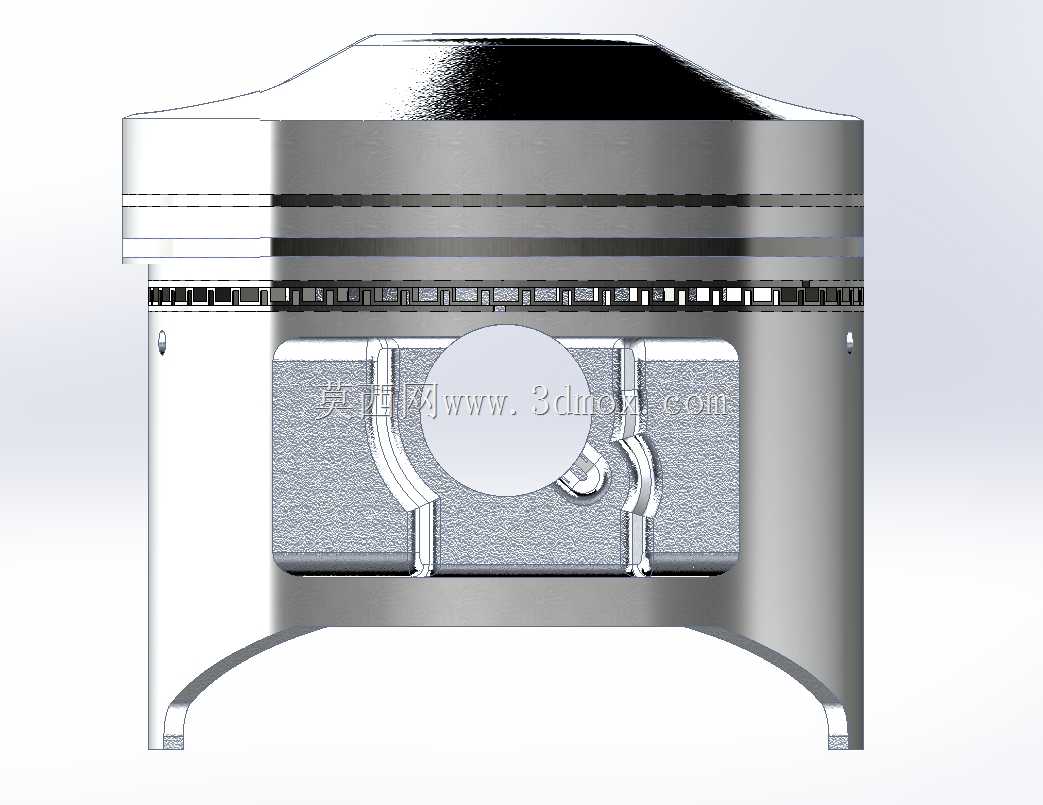

　　槽内加工有均匀分布的回油孔，可将油环刮下的多余润滑油导回曲轴箱，避免机油窜入燃烧室参与燃烧。活塞销座区域采用加厚加强结构，销孔内部设计有微量的椭圆修形，适配活塞销在受载时的微小变形，避免销孔边缘出现应力集中导致的疲劳裂纹，销座与活塞内腔的过渡位置采用大圆弧过渡，分散爆发压力传递时的应力载荷，提升活塞整体的疲劳强度。裙部采用异形中凸变椭圆轮廓，常温状态下裙部截面为长轴垂直于活塞销方向的椭圆形，工作受热膨胀后可趋近正圆，保证与气缸壁的均匀贴合，裙部表面的微观纹理设计可存储少量润滑油，形成稳定的油膜，降低往复运动时的摩擦阻力，同时避免冷启动工况下的干摩擦磨损。从安装边界来看，该活塞的总高度、环岸位置尺寸、活塞销孔直径与中心距、

　　裙部最大外径均严格匹配对应机型的气缸、连杆、曲轴的装配尺寸链，装配时活塞销与销孔、连杆小头衬套的配合间隙控制在微米级，活塞环开口间隙、侧隙、背隙均符合内燃机装配的通用技术要求，装入气缸后活塞与缸壁的配合间隙可覆盖从冷机到全负荷热机的全工况膨胀量，既不会出现间隙过大导致的敲缸、密封不良问题，也不会因间隙过小出现热态拉缸故障。在实际工程应用中，这类活塞的三维模型可直接用于发动机的曲柄连杆机构运动仿真，模拟不同转速下活塞的往复运动惯性力、侧推力变化，验证活塞与气缸、连杆、气门的运动干涉情况，也可用于有限元分析，校核爆发压力工况下活塞的应力分布、热负荷下的变形量，为活塞的结构优化、材料选型提供数据支撑，

　　同时也可作为维修装配环节的三维可视化指导素材，帮助维修人员直观理解活塞的装配方向、环组安装顺序、配合间隙要求。建模过程中对活塞的所有细节特征均做了还原，包括环槽的倒角、销孔的卡簧槽、裙部的减重凹坑、顶面的加工纹理，所有特征的尺寸公差均参考量产内燃机活塞的通用设计规范，保证模型可直接用于后续的工程分析、装配模拟、3D打印样件验证等场景，无需额外做特征补全或尺寸修正。
