大众车型循环球式动力转向装置结构

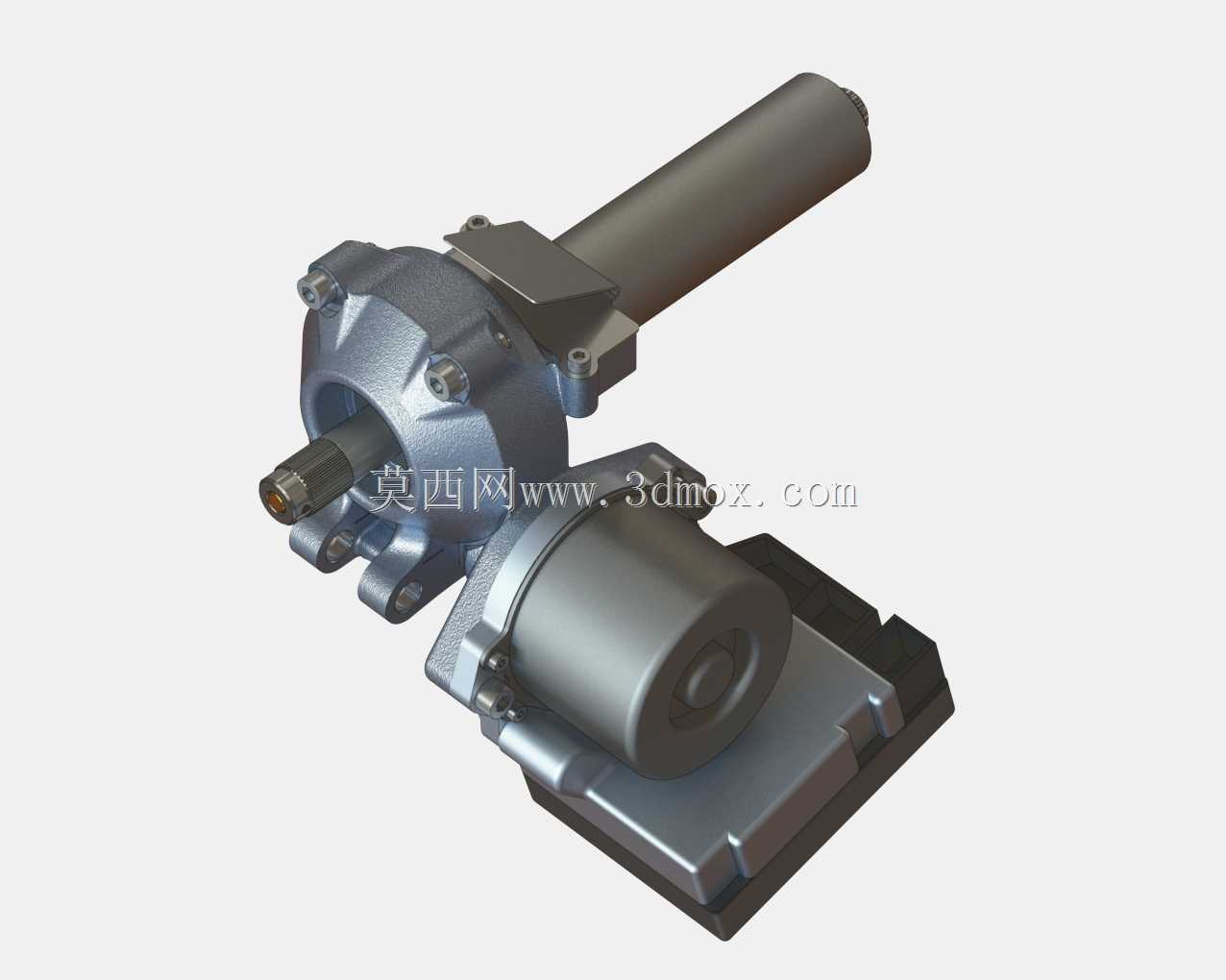

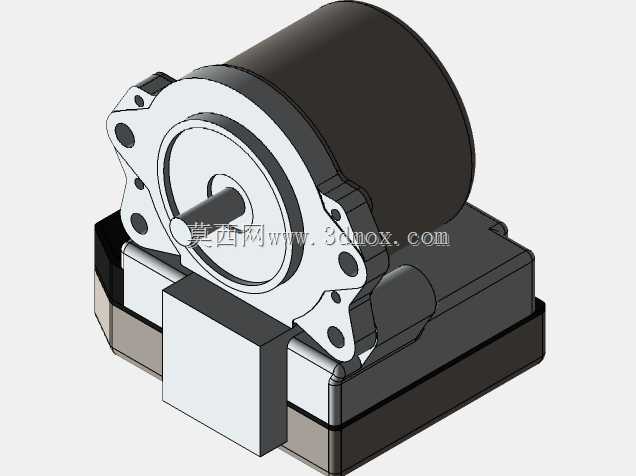

　　这套动力转向装置是适配大众AG平台车型的转向系统核心部件，主要承担整车行驶过程中转向力矩放大、转向动作传递的核心功能，在乘用车底盘系统中属于直接影响操控安全性与驾驶手感的关键总成。从结构组成来看，装置集成了输入轴、循环球螺杆齿条副、齿扇摇臂轴、转向摇臂连接端、动力助力腔壳体几个核心部分，整体采用长轴横向布置的结构形式，输入端连接驾驶舱转向柱，输出端通过摇臂连接转向直拉杆，最终将转向动作传递至转向节带动车轮偏转。

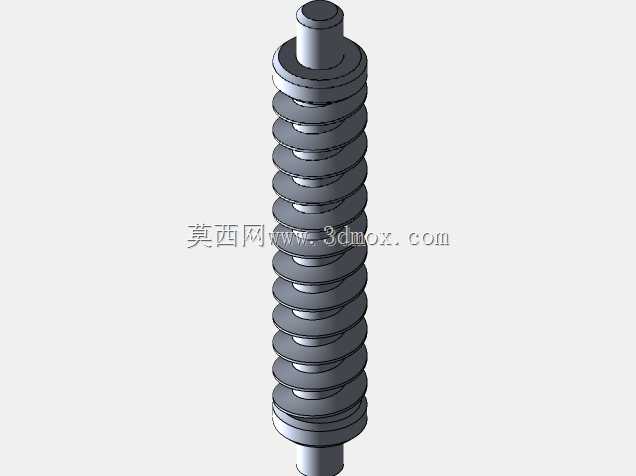

　　在实际装车场景中，这类转向装置多用于前置前驱的家用乘用车平台，安装位置位于前副车架上方、发动机舱后部靠近防火墙的区域，安装边界需要预留足够的摇臂摆动空间，同时要避开排气歧管、半轴等周边运动部件，避免行驶过程中出现运动干涉。设计过程中，循环球副的螺旋滚道参数经过匹配调校，钢球在滚道内的循环路径做了顺滑过渡处理，能够将转向输入的旋转运动转化为齿条的轴向移动，再通过齿条与齿扇的啮合带动摇臂轴转动，相比传统齿轮齿条式转向器，这类循环球结构的传动效率更高，路面冲击反馈的过滤效果更好，能够大幅降低驾驶员转动方向盘的操作力度，即使是低速挪车、原地打方向的工况也能保持轻盈的转向手感。

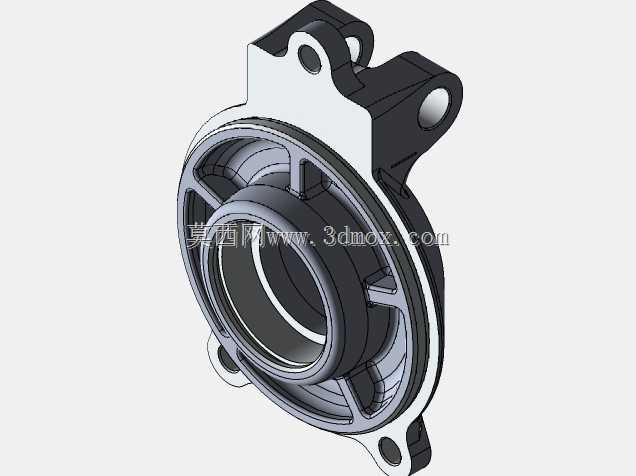

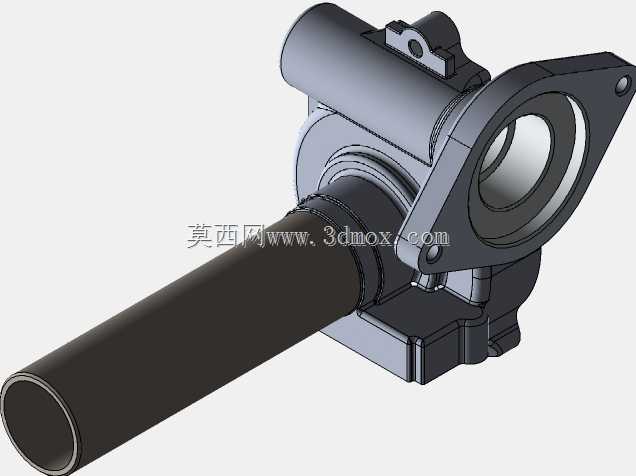

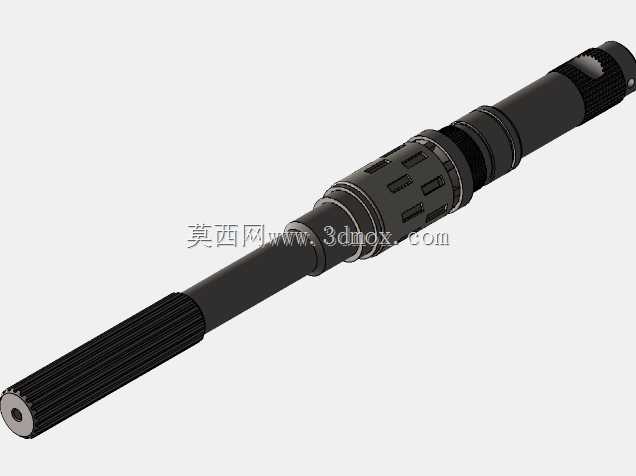

　　从功能特性来看，装置的助力腔与整车液压助力系统连通，发动机驱动的助力泵提供高压油液，根据转向输入轴的扭矩传感器信号调整两侧油腔的压力差，辅助推动齿条轴向移动，实现转向助力功能。壳体采用铸铝材质一体成型，既保证了结构强度能够承受路面冲击带来的反向载荷，又能控制总成重量降低前轴簧下质量，长输出轴的花键参数与原厂转向摇臂完全匹配，安装时不需要额外做转接处理，输入轴的三角花键能够与转向柱万向节直接对接，密封结构采用多层油封设计，能够避免助力油液渗漏，同时阻挡外界泥水、灰尘进入壳体内部磨损传动副。

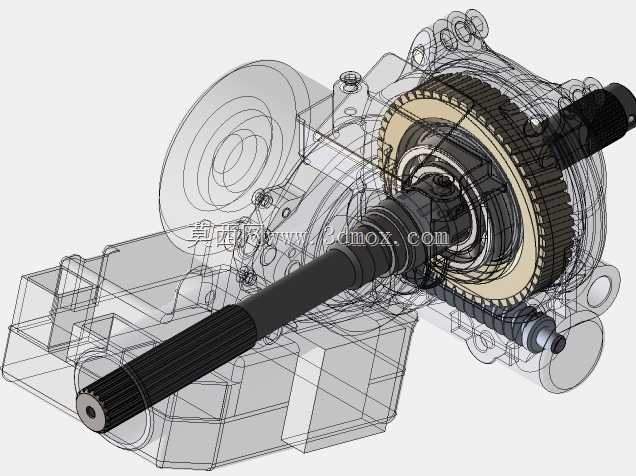

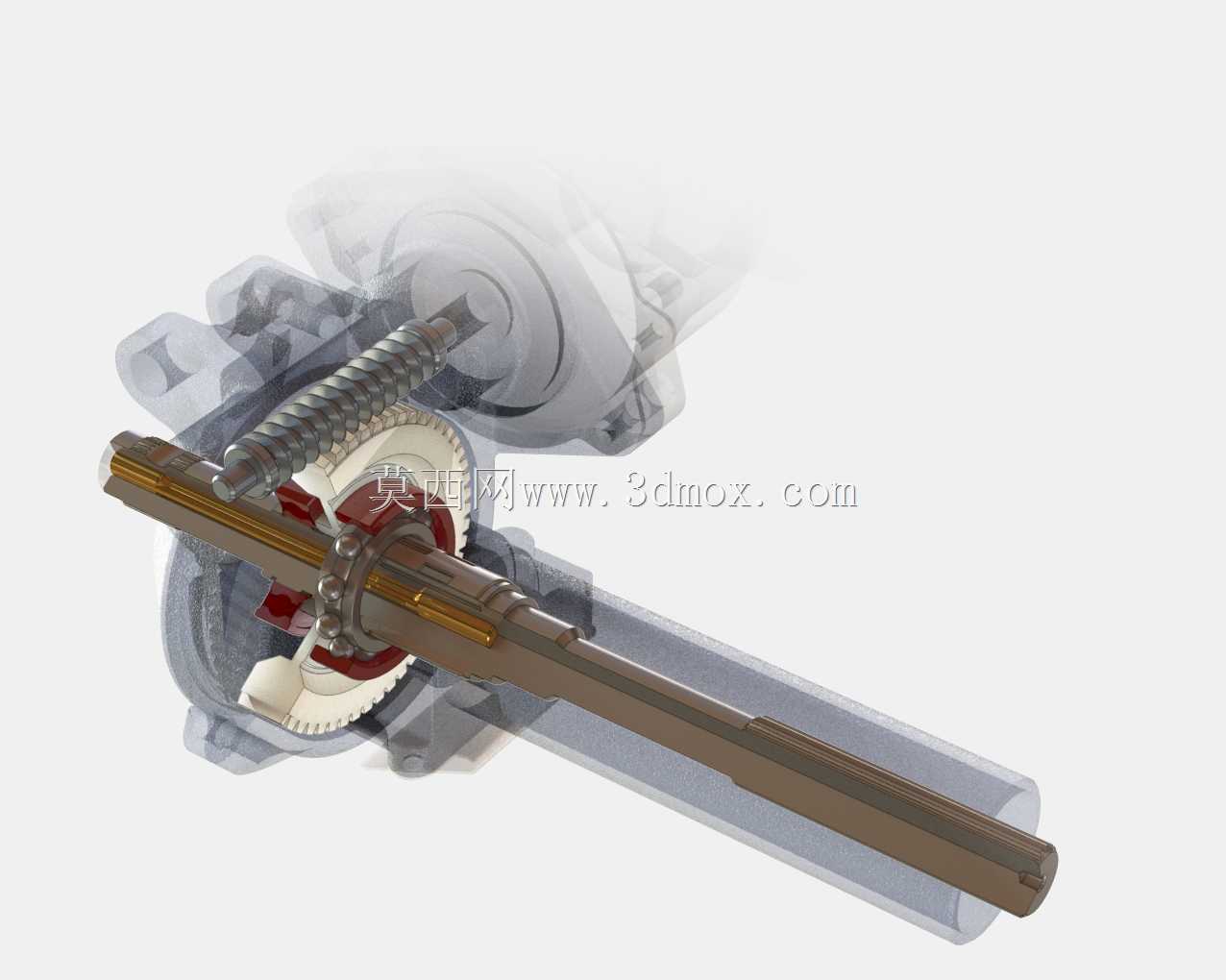

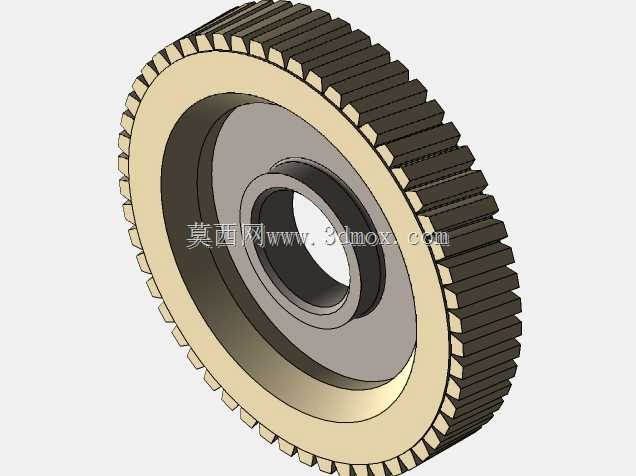

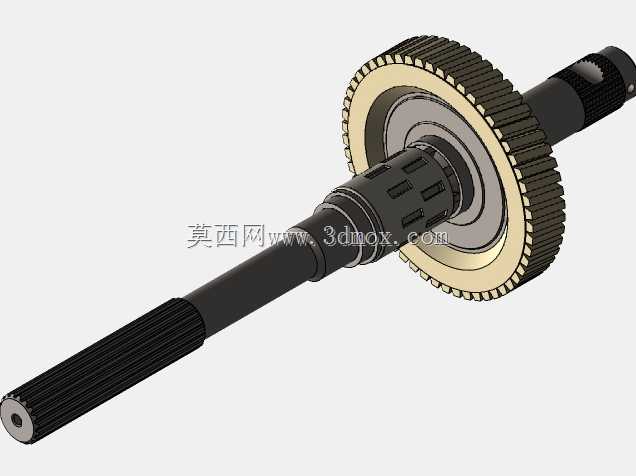

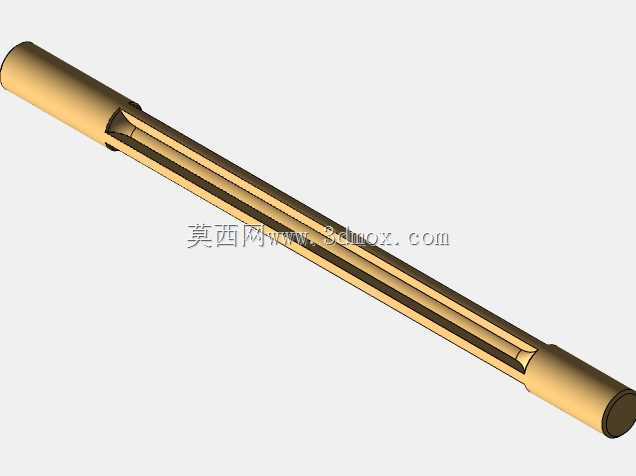

　　建模过程中还原了内部钢球的排列方式、齿扇的变厚齿形参数、壳体上的安装固定凸台位置，以及助力油道的走向结构，所有运动部件的配合间隙都按照实际装车公差做了预留，能够直观演示转向动作的完整传递路径：转动输入轴时，循环球沿螺杆滚道滚动带动齿条轴向移动，齿条带动啮合的齿扇转动，最终带动输出摇臂摆动，整个运动过程没有卡滞点，传动比匹配家用车的转向圈数设定，从左极限到右极限的摇臂摆动角度完全符合实车参数。在结构设计阶段，这类转向器的安装点位置需要和副车架的安装孔位完全同轴，三个固定凸台的平面度公差控制在0.1mm以内，避免安装后出现壳体受力变形导致的转向卡滞问题，输入轴的中心线需要和转向柱万向节的中心线保持在允许的夹角范围内，防止十字轴万向节出现异常磨损。

　　对于底盘结构设计人员来说，这套模型可以直接用于整车转向系统的布置校核，验证转向过程中各个部件的运动包络是否与周边零部件存在干涉，也可以作为转向系统教学的演示模型，直观展示循环球式动力转向器的内部结构与工作原理，相比传统的剖面教具，三维模型可以任意拆解查看每个零件的配合关系，也能模拟不同转向角度下的部件位置变化，帮助设计人员快速理解转向系统的匹配逻辑。在售后维修领域，也可以借助这套模型判断转向器故障点的位置，比如转向沉重、助力不足、方向跑偏等常见故障，都可以通过模型的结构对应找到对应的密封件、传动副或者油道位置，提升故障排查的效率。
