越野车辆UAZ等速万向传动轴结构

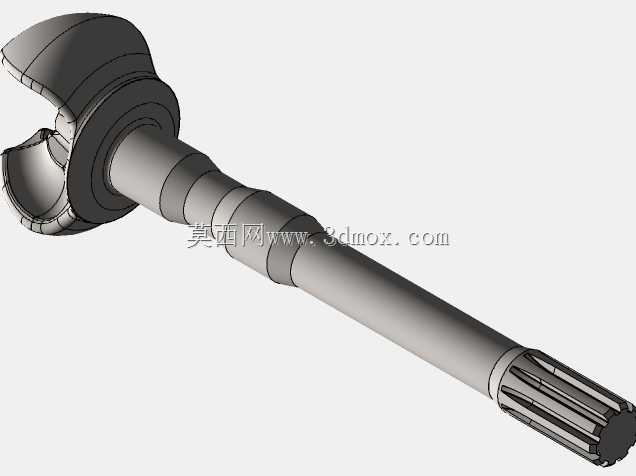

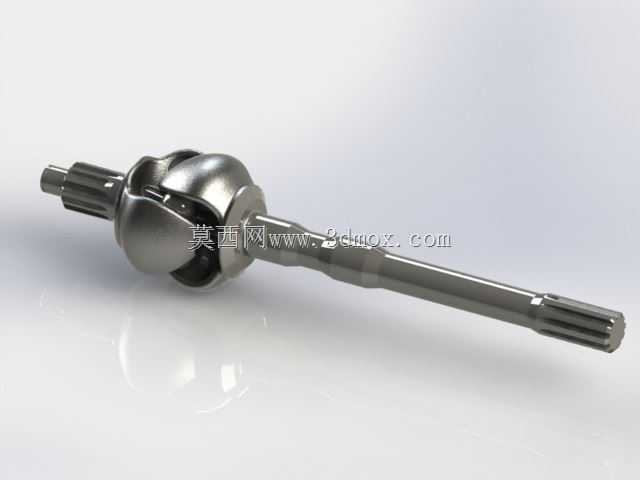

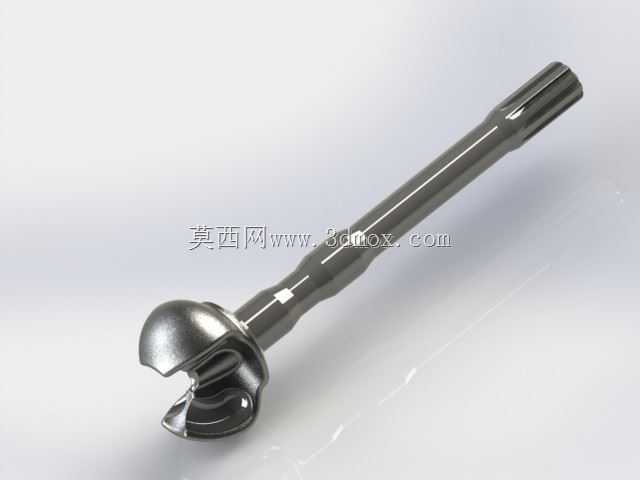

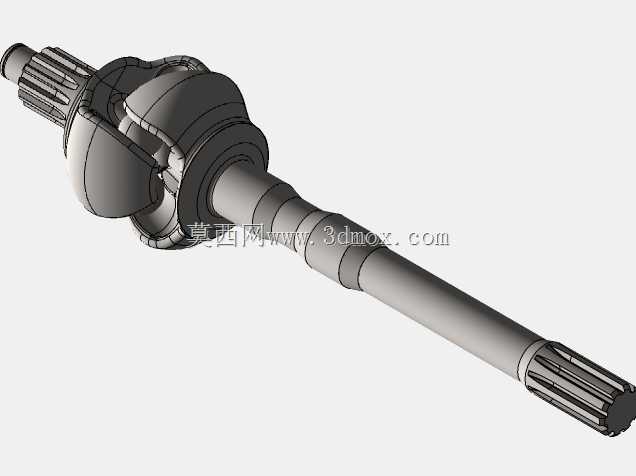

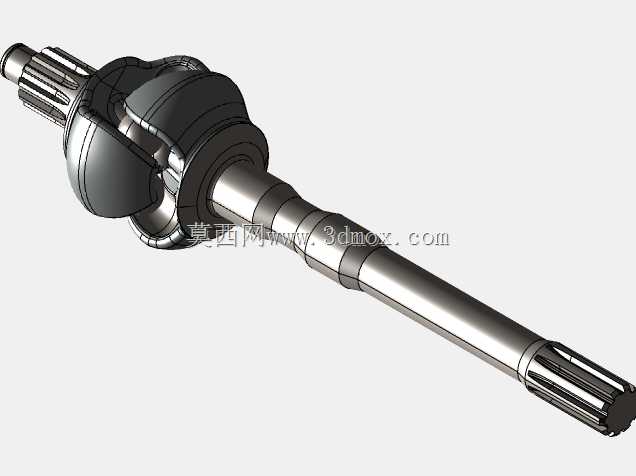

　　在硬派越野车辆的底盘传动系统中，这类带万向节的传动轴承担着在车轮跳动、悬架行程动态变化过程中持续稳定传递动力的核心作用，尤其适配UAZ这类非承载式车身的越野车型，能够在悬架上下大幅位移、转向轮存在偏转角度的工况下，避免传动系统出现卡滞、扭矩传递中断或者转速波动的问题。从结构设计逻辑来看，该部件采用球笼式等速万向节作为核心铰接结构，区别于传统十字轴万向节的不等速特性，球笼结构内部的钢球在保持架约束下始终处于两轴夹角的平分面上，保证主动轴与从动轴的转速时刻保持一致，大幅降低越野工况下传动系统的冲击载荷，减少差速器、轮边减速器的额外磨损。轴身部分采用变径设计，靠近万向节的轴段做了加粗处理，提升扭转刚度，避免大扭矩输出时轴身出现扭转变形，

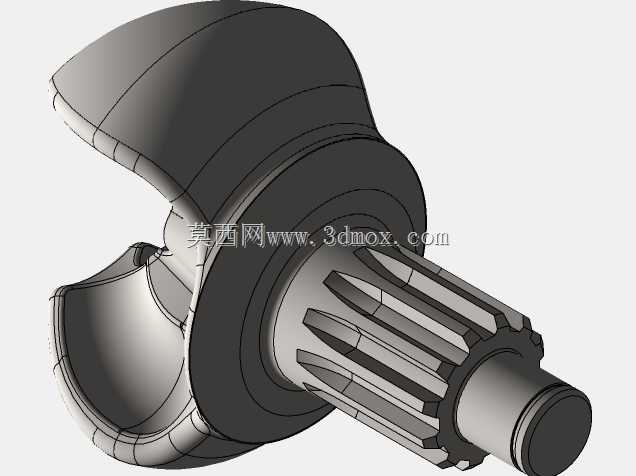

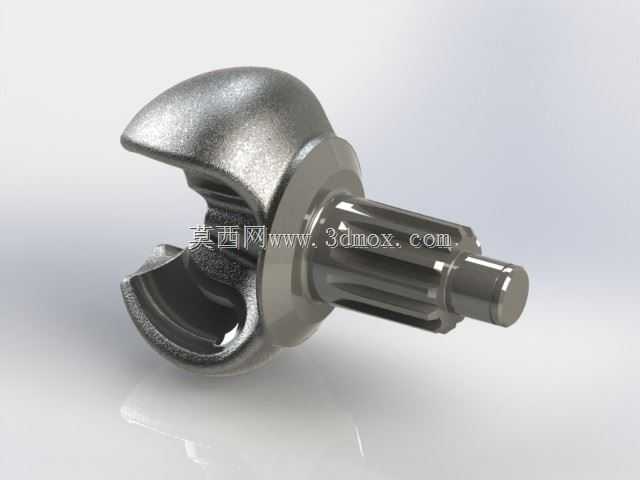

　　两端的花键结构分别对接差速器输出端与轮边轮毂输入端，花键齿形采用渐开线设计，齿侧配合间隙控制在合理范围，既保证装配时的顺畅度，又能在承受冲击扭矩时避免齿面出现点蚀、崩齿问题。万向节的密封结构在设计时预留了足够的摆动余量，能够满足车轮最大转向角度、悬架最大跳动行程下的密封需求，防止泥水、沙尘进入万向节内部磨损钢球与滚道，适配越野场景下的复杂非铺装路面行驶需求。从安装边界来看，该传动轴的整体长度匹配短轴越野车型的前桥传动布局，两端花键的模数、齿数与原厂轮毂、差速器接口完全适配，安装时无需额外改动桥壳或者悬架结构，直接替换原厂部件即可完成装配。轴身的表面处理采用调质后镀硬铬工艺，既保证芯部具备足够的韧性应对冲击载荷，

　　表面的高硬度层又能抵御行驶中飞溅的砂石击打，避免轴身出现锈蚀、磕碰损伤。在实际使用场景中，这类传动轴不仅能够在铺装路面传递常规行驶扭矩，在四驱模式下攀爬陡坡、穿越泥泞路段时，能够承受发动机输出的最大扭矩，配合差速锁的锁止工况，将动力稳定传递到接地车轮，不会因为万向节的角度变化出现动力损耗。设计过程中针对万向节的滚道曲率做了优化，钢球与滚道的接触应力控制在材料许用应力范围内，即使在持续大扭矩、大夹角的极端工况下，也能保证足够的疲劳寿命，避免越野过程中出现传动断裂的故障。轴身的动平衡精度控制在G16等级，适配越野车辆最高行驶车速下的转动稳定性，不会因为轴身转动偏心引发底盘振动，提升行驶过程中的操控稳定性。两端花键的末端设计有卡簧槽，

　　装配时通过卡簧实现轴向定位，防止车辆行驶过程中传动轴出现轴向窜动，避免花键异常磨损或者脱出的风险。万向节的保持架采用高强度合金钢锻造加工，经过渗碳淬火处理后具备足够的表面硬度与芯部韧性，能够约束钢球在滚道内的运动轨迹，即使在承受瞬时冲击扭矩时也不会出现保持架断裂的问题。针对越野场景下的涉水需求，万向节的密封罩采用耐油橡胶材质，具备耐低温、耐老化的特性，在零下四十度的低温环境下依然能够保持弹性，不会因为密封件硬化导致泥水进入万向节内部。
