真空料仓关风卸料组合装置结构设计

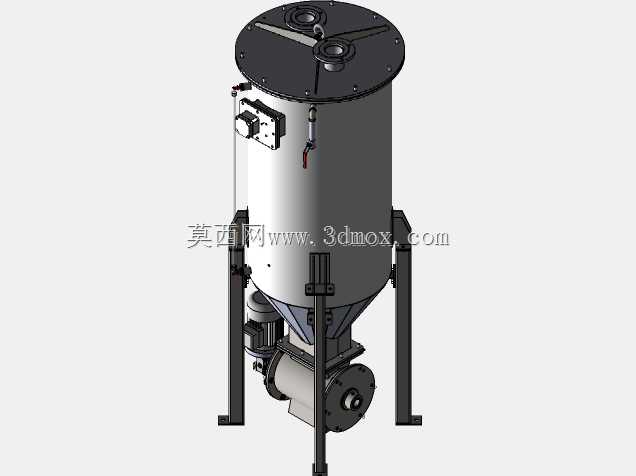

　　这套组合装置主要面向粉体、小颗粒物料的负压输送工况设计，常见于食品加工、粮食仓储、化工粉体配料、塑料粒子输送等生产场景，承担负压系统内的物料暂存、锁气卸料双重功能，解决负压输送管路中卸料环节漏气导致系统真空度不足的核心痛点。装置上部为立式圆柱储料仓段，顶部采用平盖式封头设计，封盖上预留两个外接接口，分别用于对接负压输送管路、安装真空泄压或料位检测元件，接口位置避开顶部中心的检修区域，方便日常开盖维护时无需拆卸主输送管路。仓体直筒段采用等径设计，侧壁预留了观察窗安装位与气动敲击锤安装支座，观察窗可直接观测仓内物料料位与架桥情况，气动敲击锤的安装位置经过受力校核，支座焊接处做了加强筋处理，避免长期敲击导致仓壁变形。

　　直筒段下部过渡为圆锥料斗段，锥角设计参考常见粉体物料的安息角参数，针对流动性一般的粉体物料采用60度锥角设计，避免物料在锥段滞留架桥，锥段外壁同样预留了辅助流化装置的安装接口，可根据输送物料的流动性选配气碟、流化棒等辅助破拱元件。锥段底部直接连接关风器（旋转卸料阀），关风器采用侧置减速电机直联驱动的结构，叶轮与壳体之间的间隙控制在0.1mm以内，保证锁气效果的同时避免叶轮与壳体刮擦，关风器的进出口采用法兰连接结构，与上部料斗、下部出料管路的对接法兰尺寸统一，方便现场安装时直接配对，无需额外加工过渡法兰。整个装置的支撑采用三支腿式焊接结构，支腿采用矩形型钢制作，支腿之间设置横向连接撑杆，增强整体框架的抗扭刚度，

　　支腿底部预留地脚螺栓安装孔，可直接固定在车间地面或设备平台上，安装时需保证整个装置的垂直度偏差不超过1/1000，避免关风器叶轮偏磨导致锁气失效。设计过程中优先考虑了装置的维护便利性，关风器的端盖采用快拆式螺栓连接，无需拆卸上下连接管路即可抽出叶轮进行清理或更换密封条；顶部平盖采用铰接式结构，松开周边快开螺栓即可向上翻开，方便进入仓内清理残留物料或检修内部元件。仓体侧壁的检测元件接口采用统一的标准管螺纹，可兼容常见的阻旋式料位开关、电容式料位计的安装尺寸，用户可根据自身控制需求选配不同类型的料位检测元件，无需额外修改接口。在安装边界方面，装置的最大外径由上部直筒段决定，支腿的外轮廓尺寸略大于仓体外径，

　　现场布置时需在装置周边预留至少600mm的操作空间，用于日常操作敲击锤、观察料位、检修关风器；顶部需预留至少800mm的竖向空间，满足开盖检修的操作需求；关风器侧置的电机部分向外突出，布置时需避开周边的立柱、管线等障碍物，保证电机的散热空间与检修拆卸空间。装置的出料口中心与支腿安装中心的位置经过同轴度校核，保证出料时物料的重力直接传递到支腿框架上，避免长期运行后关风器连接法兰处受偏载导致密封失效。针对负压工况的受力特点，仓体壁厚按照-0.06MPa的工作压力进行计算，直筒段与锥段的焊接处做了圆滑过渡处理，避免应力集中导致仓体抽瘪，顶部平盖设置了加强筋，抵消负压工况下平盖的变形量。关风器的叶轮叶片采用耐磨橡胶密封条镶嵌结构，输送磨琢性较强的物料时，可单独更换密封条而无需更换整个叶轮，降低后期维护成本。整个装置的管路接口全部采用标准法兰或管螺纹设计，可直接对接常见的负压输送系统管路，无需定制特殊转接头，适配性较强。
