工业槽型带式物料输送设备结构设计

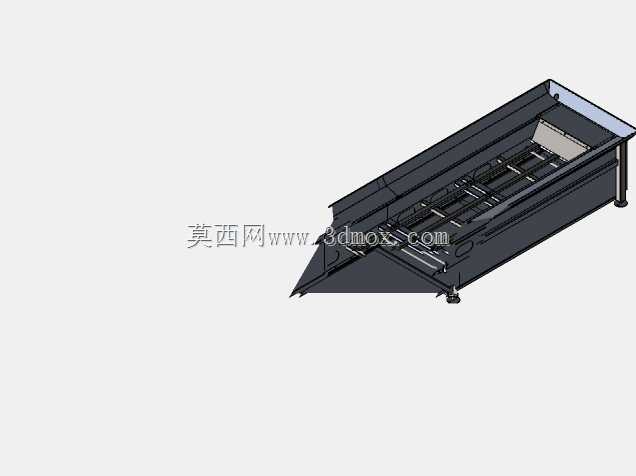

　　这款槽型结构的输送设备，主要面向散状、颗粒状及小块状工业物料的短距离转运与工位间衔接作业，在粮食加工、建材生产、矿产分选、零部件制造车间的物料流转环节都有广泛适配空间，可直接对接料仓出料口、加工设备进料端，完成不同工序间的物料连续传递，替代传统人工搬运的低效作业模式，降低车间物料转运过程中的撒漏、人力损耗问题。从结构设计逻辑来看，整体采用长槽型壳体作为主体承载框架，两侧的立板结构既作为输送带的侧边防护，避免输送过程中物料从带面两侧滑落，同时也为托辊组、驱动端、张紧端的安装提供了刚性安装基准，壳体框架采用折弯钢板拼焊成型，在保证整体结构刚性的前提下，尽可能降低设备整体自重，减少安装基础的承重要求。

　　设备的承载段采用多组平行布置的槽型托辊作为带面支撑，托辊间距根据常规散料输送的载荷分布做了优化排布，进料端托辊间距适当缩小，抵消物料落料时的冲击载荷，避免带面受冲击出现凹陷、跑偏问题；回程段采用平托辊支撑输送带下分支，减少带面运行过程中的垂度，降低运行阻力。驱动端布置在设备的高位出料侧，采用内置式安装布局，将驱动滚筒、传动组件整合在槽体端部的护罩内，既减少设备整体的占地宽度，也能避免车间粉尘、散落物料侵入传动部件，延长传动组件的维护周期；张紧端布置在低位进料侧，采用螺旋张紧结构，张紧行程可覆盖输送带长期运行后的塑性伸长量，操作人员无需拆解设备护罩即可在端部完成张紧度调节，日常维护操作便捷。设备的进料端设置了倾斜导料溜板，

　　可直接承接上游料仓落下的物料，导料板的倾斜角度根据散料的自然安息角做了适配设计，避免物料落料时在进料口堆积堵料，同时导料板与带面之间预留了均匀的间隙，搭配柔性密封胶条，减少细颗粒物料从进料端缝隙撒漏。出料端采用敞口式落料结构，可直接对接下游设备的进料口，端部设置的清扫刮板紧贴输送带工作面，可刮除粘附在带面上的细颗粒物料，避免物料带入回程段托辊与滚筒之间，造成带面磨损、滚筒粘料引发的跑偏问题。从安装边界来看，设备整体呈长条形倾斜布置，低位进料端的高度可适配常规车间地面料仓的出料口高度，高位出料端的高度可对接常见加工设备的进料口标高，设备宽度方向的安装预留空间只需在槽体两侧留出不小于三百毫米的操作空间，即可满足日常维护、

　　托辊更换的操作需求；设备底部设置了可调式支撑脚座，安装时可根据现场实际地面平整度调节支撑高度，保证设备整体的安装水平度，避免因基础不平导致的带面跑偏问题。在细节设计上，槽体两侧的立板上预留了观察口位置，可在设备运行过程中随时观察内部带面的运行状态、物料输送情况，无需停机拆解即可快速判断是否存在堵料、带面跑偏、托辊卡滞等问题；所有转动部件的安装位置都做了安全防护设计，外露的转动轴端都设置了防护端盖，避免车间作业过程中衣物、工具卷入转动部件引发安全隐患。输送带的选型适配常规工业散料的输送需求，带面的防滑结构可适配一定倾斜角度的物料提升作业，避免倾斜输送过程中物料出现下滑、滚落问题，槽型带面的容积可满足每小时数十吨的散料输送能力，适配中小产能生产线的物料转运需求。设备整体的结构模块化程度较高，槽体段可根据现场实际输送距离做分段拼接，驱动、张紧、托辊组都采用标准化的安装接口，后期维护更换部件时无需对主体结构做二次加工，可快速完成备件更换，减少设备停机维护的时间。
