工业带护栏登高作业操作平台结构

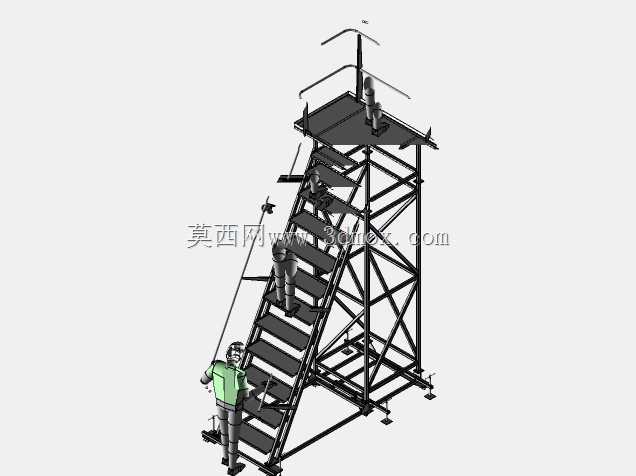

　　这套登高作业平台结构，核心面向厂区内固定点位的高空作业需求，常见于生产线旁的设备运维、料仓顶部操作、大型工装的高位装配场景，区别于移动式登高梯，该结构采用固定地脚锚固的安装形式，整体稳定性更强，可承载多人同时在平台面开展作业，适配长期固定的高位操作工位使用。从结构组成来看，整套装置分为斜向踏步梯段、顶部作业平台、周边防护护栏、底部支撑桁架四个核心部分，踏步梯段的步距按照人体工程学参数设置，单步高度控制在180-220mm区间，踏步面采用防滑花纹板结构，避免作业人员上下梯时打滑，梯段侧边设置连续扶手，扶手高度符合工业安全规范要求，从踏步面起算高度不低于1.1m，扶手杆件采用圆管弯折成型，握持手感顺滑无尖锐棱角。

　　顶部作业平台的净使用面积可满足2-3名作业人员同时站立操作，同时预留小型工具、待装零件的临时放置空间，平台周边除梯段接入位置外，全部设置三横杆式防护护栏，护栏底部设置不低于100mm高的挡脚板，防止平台面上的工具、零件滑落砸伤下方人员，护栏的立杆与平台主框架采用螺栓紧固连接，后期可根据实际使用需求快速拆装调整。底部支撑桁架采用型钢焊接成型的空间桁架结构，主受力杆件选用矩形钢管，斜向支撑杆件按照受力路径布置，有效抵消梯段及平台承载时产生的侧向倾覆力矩，桁架底部设置四个可调式地脚支撑，可根据安装地面的平整度调整支撑高度，保证整个平台的水平度，地脚板预留膨胀螺栓安装孔，可通过膨胀螺栓与混凝土地面牢固锚固，避免平台受侧向力时发生位移。

　　设计过程中，首先根据目标作业高度确定平台顶面的标高，再反向推导梯段的总长度、踏步数量，梯段的倾斜角度控制在45度以内，保证人员上下通行的舒适度，支撑桁架的杆件排布避开了梯段的通行空间，同时在桁架侧面预留了管线固定卡扣的安装位，若作业点位需要接入气源、电源管线，可直接沿桁架杆件排布固定，无需额外设置管线支架。安装边界方面，整套结构的占地投影为矩形，安装时需要保证地面的混凝土强度不低于C20，地脚锚固深度不小于120mm，平台安装完成后，护栏顶部的水平晃动量控制在10mm以内，额定承载能力按照每平方米200kg的均布载荷设计，可满足常规工业检修、装配作业的载荷需求。不同于简易焊接的临时登高梯，该结构的所有连接节点都做了加强处理，

　　梯段与主桁架的连接位置采用双面角焊缝焊接，焊缝高度不小于较薄焊件厚度的0.7倍，所有钢制构件表面都做了除锈后喷涂防锈漆+面漆的处理，可适应一般工业厂房内的使用环境，若用于户外或腐蚀环境，可更换为镀锌构件或不锈钢材质。在实际使用场景中，这类平台常布置在搅拌设备顶部、大型储料仓侧边、生产线高位操作工位旁，替代传统的临时脚手架登高方式，既提升了作业的安全性，也减少了临时架体搭设的时间成本，平台的护栏位置还可根据作业需求预留工具挂板的安装孔，方便作业人员将常用工具挂置在护栏上，解放双手开展操作。梯段的踏步宽度设置为800mm，可满足单人携带工具顺畅上下，若有双向通行需求，可调整梯段宽度至1200mm，支撑桁架的腹杆排布经过受力优化，在保证整体结构刚度的前提下尽可能减少钢材用量，控制整体自重，方便运输与现场安装，所有外露的构件端部都做了封板处理，避免管内进入积水、杂物造成内部锈蚀，延长结构的整体使用寿命。
