料斗式称重储料装置结构设计

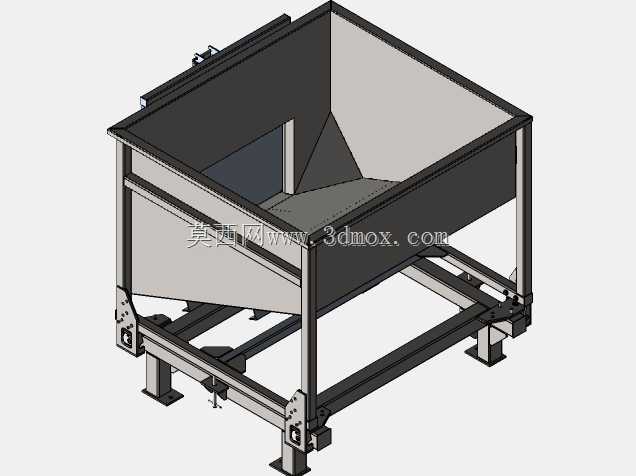

　　在散状物料加工、中转的生产场景里，这类带称重功能的料斗装置是衔接上游供料与下游工序的核心配套结构，常见于粮食加工、饲料生产、建材粉料分装、小型化工配料工段，用来完成散料的暂存与定量称重输出，替代传统人工称重投料的低效模式，减少物料转运过程中的撒漏与计量误差。从结构设计逻辑来看，整个装置采用框架式承力结构，外部方管焊接框架作为主要承力载体，料斗本体通过连接支座固定在框架内侧，框架底部预留的支脚结构既可以直接通过膨胀螺栓固定在混凝土地面，也能适配配套的输送线机架安装，安装时需要保证上平面水平度偏差不超过千分之二，避免称重传感器受力偏载影响计量精度。料斗内部做了导流斜面设计，靠近出料端的位置设置了三角形导流筋，

　　既可以避免物料在斗内结拱架桥，也能让物料下落时均匀流向出料口，减少物料对斗壁的局部冲击，斗壁采用折弯拼接结构，折边处做满焊处理，焊缝打磨平整避免挂料，针对不同物料特性，斗体内壁还可以根据使用需求衬贴耐磨板或者防粘衬层，降低物料残留。称重功能的实现依托框架与支脚之间预留的传感器安装位，设计时在四个支脚连接位置都预留了传感器安装接口，可适配常用的悬臂梁式称重传感器，额定称重载荷覆盖500kg级的散料计量需求，传感器安装位设计了横向与纵向的调节余量，方便现场安装时调整受力状态，避免安装应力影响称重数值的稳定性。料斗上部采用敞口设计，上方可以对接绞龙出料口、皮带机落料端或者人工投料工位，敞口边缘做了外翻折边，既提升了斗口的结构刚度，

　　也能防止投料时物料从边缘撒落，出料端设置了可适配闸门安装的接口，可根据使用需求配套手动插板阀或者气动卸料阀，实现称重完成后的定量卸料。框架侧面预留了走线槽位，称重传感器的线缆可以沿着框架方管内部或者侧面固定的走线架排布，避免现场物料剐蹭损坏线缆，框架底部的横梁除了提升整体结构刚度外，还可以作为检修平台的支撑，方便操作人员定期检查传感器状态、清理斗内残留物料。从安装边界来看，装置整体占地面积控制在小型工段可适配的范围，不需要额外做大型设备基础，只要地面承载力满足满载总重量的1.5倍以上即可安装，料斗的有效容积按照500kg散料的堆积密度做了匹配，针对堆积密度差异较大的物料，也可以通过调整导流板的位置适配不同的物料填充率，

　　避免出现溢料或者容积浪费的情况。设计时充分考虑了现场使用的维护需求，所有连接位置都采用可拆卸的螺栓连接加焊接定位的方式，易磨损的斗壁板可以单独拆卸更换，不需要整体切割更换料斗，降低后期维护成本，框架表面做喷砂除锈后喷涂防锈漆，适配车间内多粉尘的使用环境，延长结构的使用寿命。
