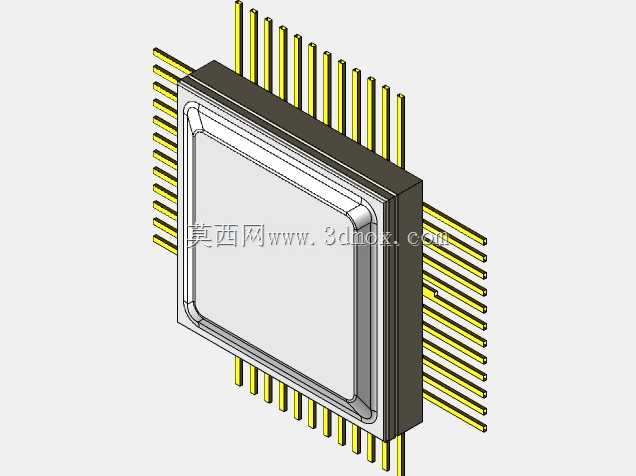

QFP封装H16.48-1B芯片三维结构模型

　　在通讯终端设备的主板设计环节，这类四方扁平封装的集成电路是核心信号处理载体，日常接触的消费类通讯终端、工业通讯采集模块、便携数据传输设备的主控板上，都能见到这类封装器件的身影。不同于BGA类底部引脚的封装形式，这类翼型引脚向外伸展的QFP封装，在中小批量通讯产品的生产线上，对SMT贴装的设备精度容错率更高，后期维修拆焊也无需专用的底部加热台，普通恒温风枪即可完成器件更换，这也是很多中低速信号处理类通讯芯片偏好选用这类封装的核心原因。做主板结构布局的时候，首先要卡准器件的安装边界：本体塑封部分的方形基座是核心的高度避让基准，四周伸出的镀金引脚是焊接定位的关键，引脚的共面度公差直接决定了回流焊后的虚焊率，建模时特意把每根引脚的折弯弧度、

　　伸出长度做了等比例还原，没有做简化的直条引脚处理，就是为了结构工程师做PCB板框干涉检查的时候，能精准模拟引脚焊盘与周边丝印、阻焊层的位置关系，避免出现引脚和板上相邻贴片电容、电阻的间距不足导致的焊接连锡问题。从设计逻辑上看，这类封装的金属散热盖和内部塑封基座的配合间隙做了精准还原，实际生产中这个间隙是填充导热凝胶的位置，建模时保留了0.15mm的均匀间隙，方便热仿真工程师直接导入模型做器件工作状态下的热传导模拟，不用再额外修正模型的配合尺寸。引脚部分的建模特意区分了根部与塑封体结合的固定段、中间的折弯缓冲段、末端的焊接平段三个部分，实际应用中，缓冲段的折弯角度是抵消PCB板受热形变应力的关键结构，如果建模时把引脚做成刚性直连，

　　做板级振动仿真的时候就会出现引脚应力值远超实际工况的错误结果，没法准确评估器件在车载通讯、工业户外通讯设备这类高振动场景下的引脚疲劳寿命。做整机结构堆叠的时候，器件顶部的金属盖表面到主板表面的总高度是上层屏蔽罩、结构件避让的核心尺寸，模型里把这个高度公差控制在±0.05mm的还原精度内，结构工程师不用再反复核对器件手册的尺寸标注，直接导入装配体就能完成高度方向的空间校验。另外，引脚的中心间距、每边引脚的数量排布都严格按照实际器件的排布规律制作，做PCB封装库的工程师可以直接参考模型的引脚坐标生成焊盘图形，避免手动输入坐标时出现的引脚序号错位、间距偏差问题，减少打样后出现的封装不匹配问题。在通讯设备的EMC整改环节，

　　这类模型的精准度也会影响仿真结果：塑封本体的介电常数参数可以直接赋予模型材质，金属引脚和顶部散热盖设置为导体属性，就能模拟器件工作时的近场辐射情况，提前预判引脚走线的辐射超标风险，不用等样机制作完成后再反复整改屏蔽结构。很多刚接触结构设计的工程师容易忽略这类器件引脚的折弯半径，实际生产中如果引脚折弯半径过小，SMT贴装时引脚受外力很容易出现断裂，建模时按照行业通用的引脚折弯半径标准做了圆弧过渡，没有做直角折弯的简化处理，更贴近真实器件的物理形态。在做自动化产线的吸嘴取件模拟时，模型顶部的平整金属盖区域是真空吸嘴的接触位置，模型还原了顶部表面的平面度特征，能准确模拟吸嘴取件时的吸附力分布，评估取件过程中是否会出现器件偏移、掉件的问题。对于通讯类产品的结构设计来说，这类核心器件的三维模型精度直接决定了整个主板堆叠的效率，不用反复和硬件工程师确认器件尺寸，也避免了因为模型简化导致的装配干涉、散热空间不足、焊接工艺性差等一系列量产阶段才会暴露的问题。
