适配10mm钻头的快换式钻夹头结构设计

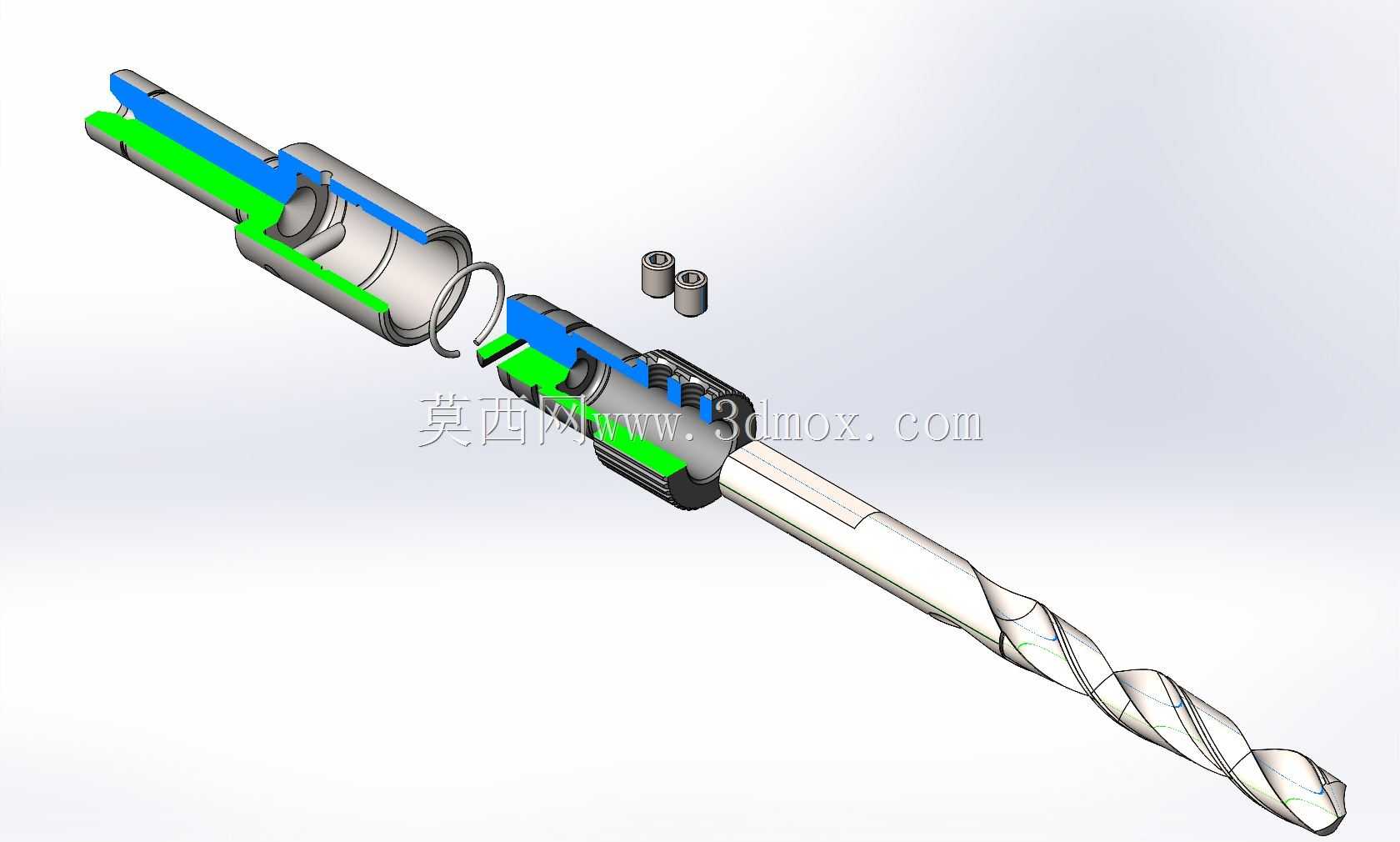

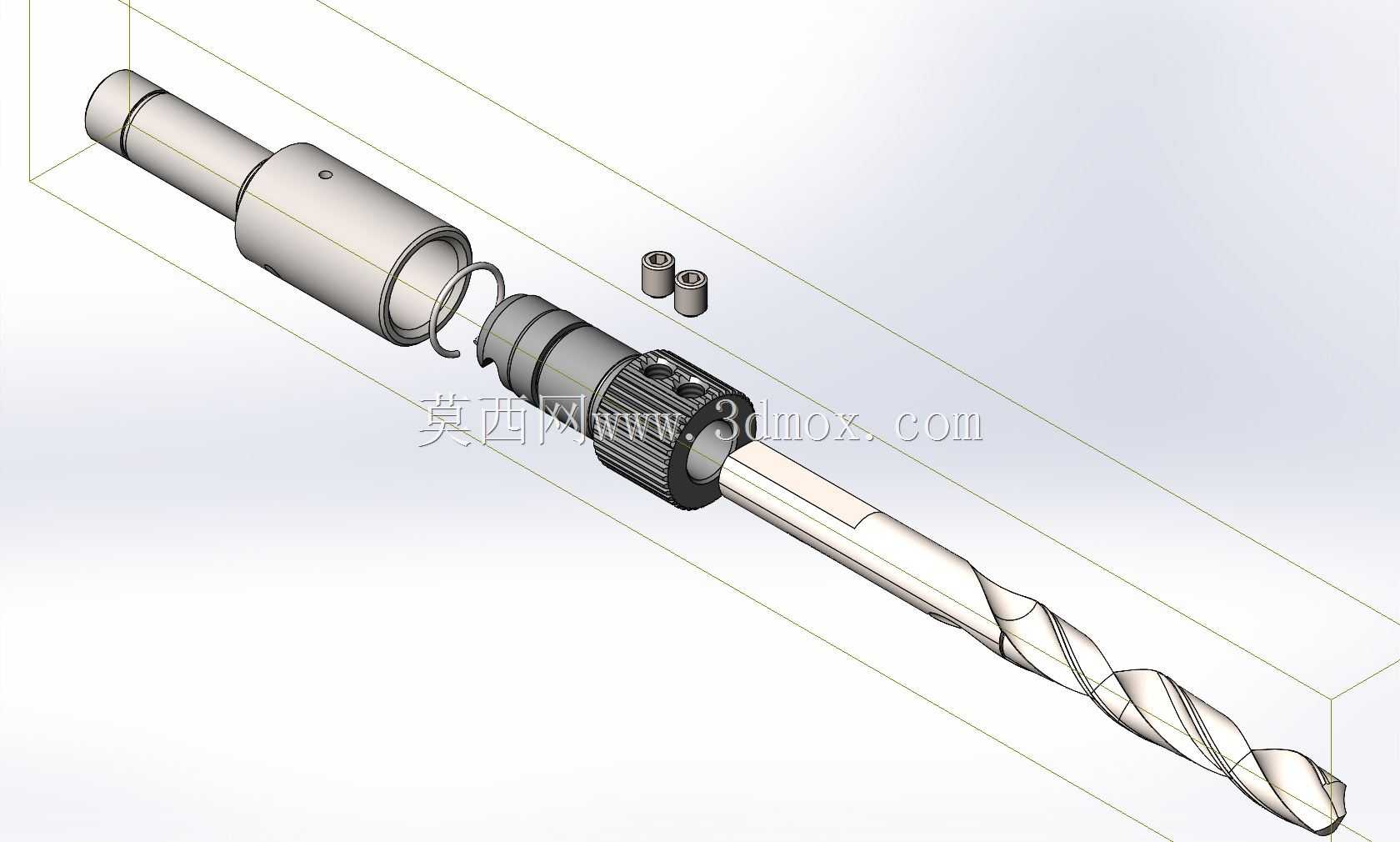

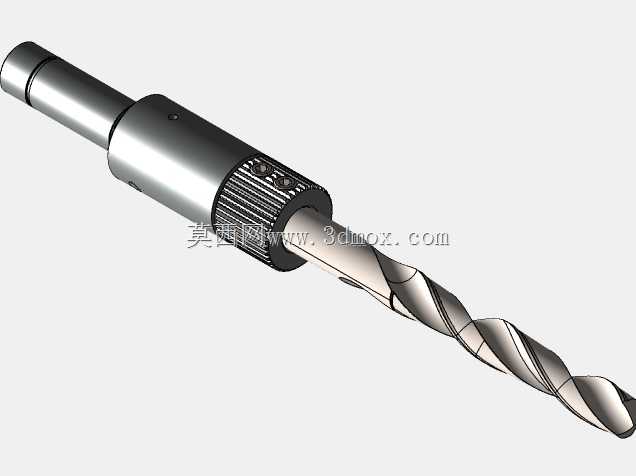

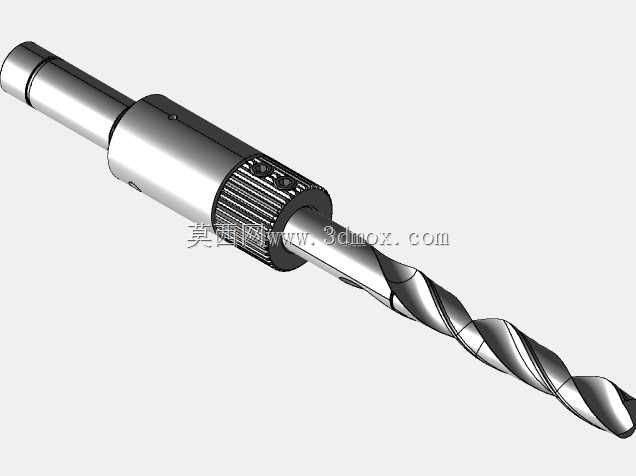

　　在钻削加工、钳工装配、多工序工位切换的生产场景中，传统钻夹头需要借助扳手反复松紧夹爪来更换钻头，单支刀具更换耗时通常在30秒以上，遇到批量加工需要频繁切换不同直径钻头的工况，辅助工时占比甚至能超过总加工时长的15%，快换钻夹头正是为解决这一痛点设计的刀具夹持部件。这款快换钻夹头适配直径10mm的罗兰·施耐德钻头，整体采用同轴式分段结构，从机床连接端到刀具装夹端依次设置莫氏锥柄连接段、快换锁紧套、弹性夹持腔、钻头定位段，各段同轴度公差控制在0.02mm以内，保证钻削过程中刀具的径向跳动量满足IT7级加工精度要求。快换机构的核心设计在于钢珠锁紧与弹簧复位的组合结构，锁紧套外壁做滚花防滑处理，

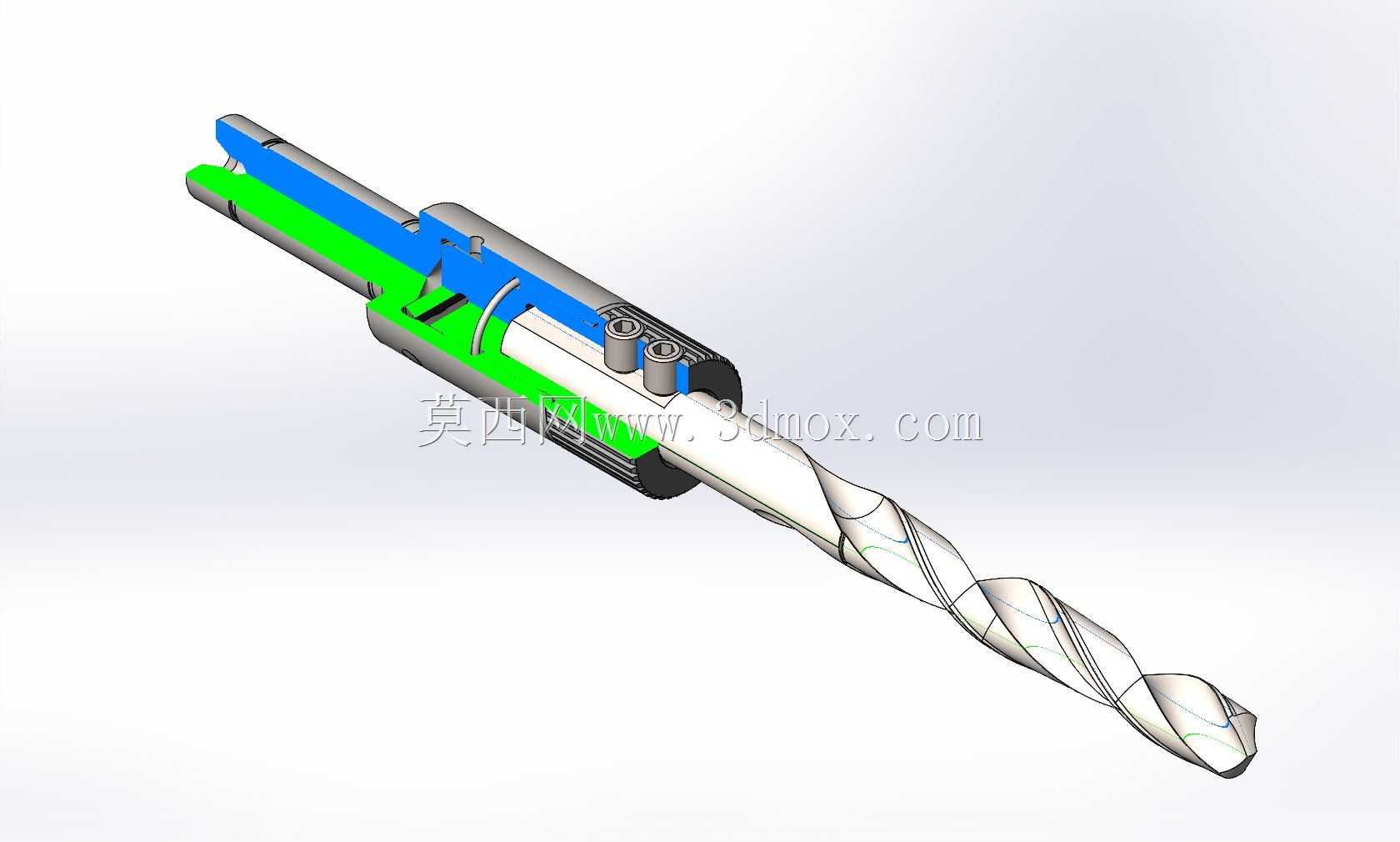

　　操作人员单手向后拉动锁紧套即可压缩内部复位弹簧，让周向均匀分布的3颗锁紧钢珠退入套环的避让槽内，此时可直接将钻头柄部插入夹头的定位内孔，松开锁紧套后弹簧推动套环复位，钢珠被挤入钻头柄部的对应锁紧凹槽内，完成刀具的轴向与周向固定，整个换刀过程无需额外工具，耗时不超过3秒，能大幅压缩多工序加工的辅助时间。从安装边界来看，夹头与机床连接的柄部采用标准莫氏短锥设计，可直接适配台钻、手电钻、加工中心钻削工位的标准输出轴，无需额外转接套；整体最大外径控制在28mm，可在最小孔径30mm的狭窄加工空间内完成作业，不会与工件型腔、夹具压板发生干涉；轴向总长度127mm，装夹10mm直径标准麻花钻后，刀具悬伸量控制在45mm，

　　既保证了足够的钻孔深度行程，又能避免悬伸过长导致的刀具振颤。夹头内部的弹性夹持腔采用开口弹簧钢套结构，与钻头柄部的接触面积达到85%以上，相比三爪夹头的线接触夹持方式，夹紧力分布更均匀，在1200r/min的最高工作转速下，可传递最大18N·m的钻削扭矩，钻削45号钢时进给量可达0.15mm/r，不会出现钻头打滑、移位的问题。日常维护层面，夹头的锁紧套与主体之间预留有防尘密封间隙，可阻挡钻削过程中的铁屑、切削液进入内部锁紧机构，每累计工作100小时仅需在钢珠与弹簧接触面涂抹少量锂基脂润滑，即可保证快换机构的动作顺畅，不会出现卡滞、锁紧失效的问题。在实际生产线应用中，这类快换钻夹头尤其适合汽配零件的多孔径钻削加工、

　　五金件的批量钻孔攻丝工位、维修现场的快速刀具切换场景，相比普通扳手式钻夹头，能让单工位的加工效率提升20%以上，同时减少因扳手松紧不当导致的夹头螺纹磨损、钻头夹伤等问题，延长刀具与夹头的整体使用寿命。设计过程中针对钢珠锁紧的受力做了有限元校核，在最大钻削扭矩工况下，钢珠与钻头凹槽的接触应力为420MPa，低于轴承钢的许用接触应力，不会出现钢珠碎裂、凹槽压溃的失效风险；复位弹簧采用65Mn弹簧钢制作，疲劳寿命可达10万次以上，满足长期高频换刀的使用需求。夹头外露的金属表面均做了发黑防锈处理，在潮湿的切削液工作环境下不会出现锈蚀，锁紧套的滚花深度0.5mm，即使手上沾有切削液也能可靠拉动，不会出现打滑脱手的情况。
