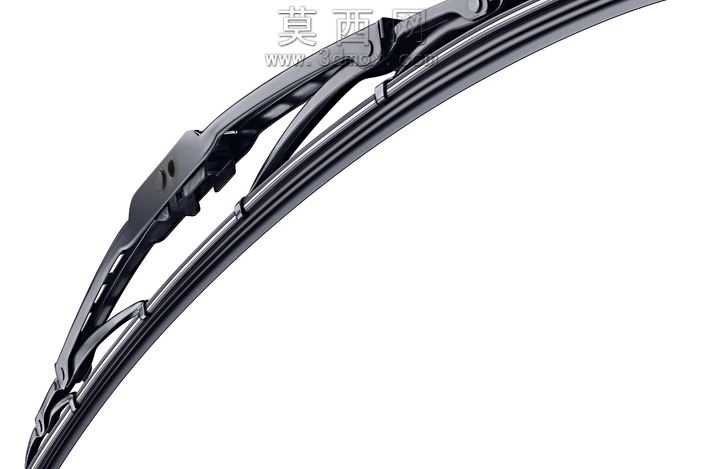

车辆挡风玻璃愈合式雨刮系统三维结构

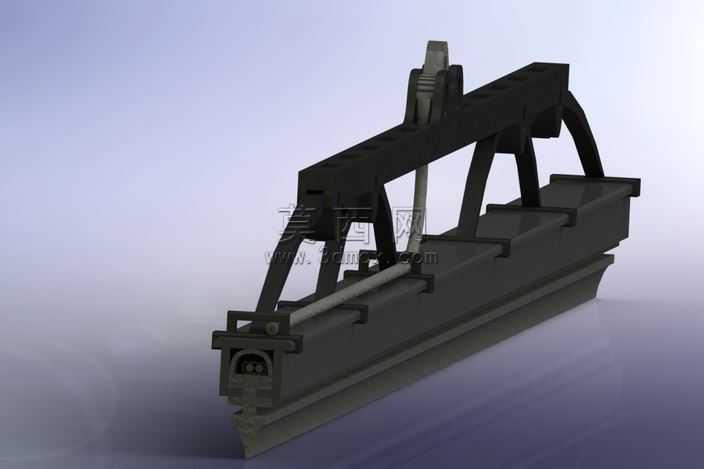

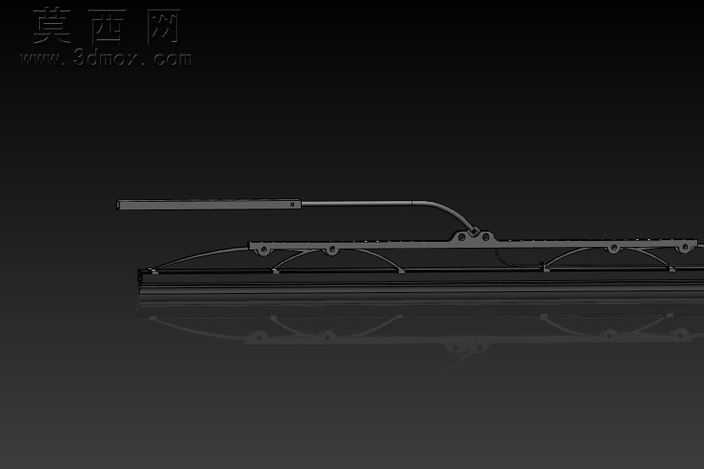

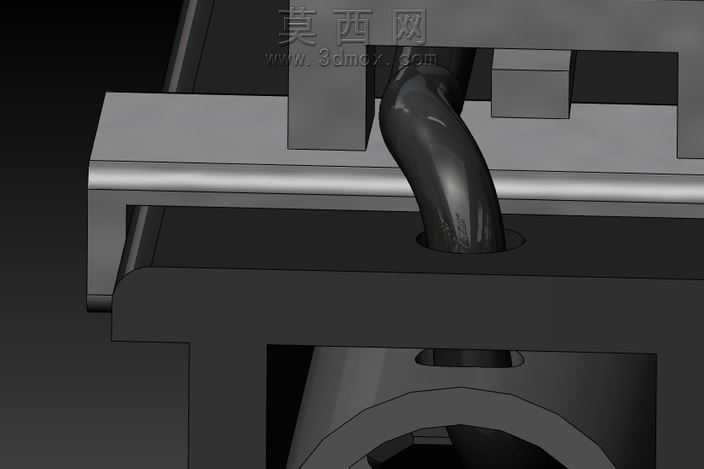

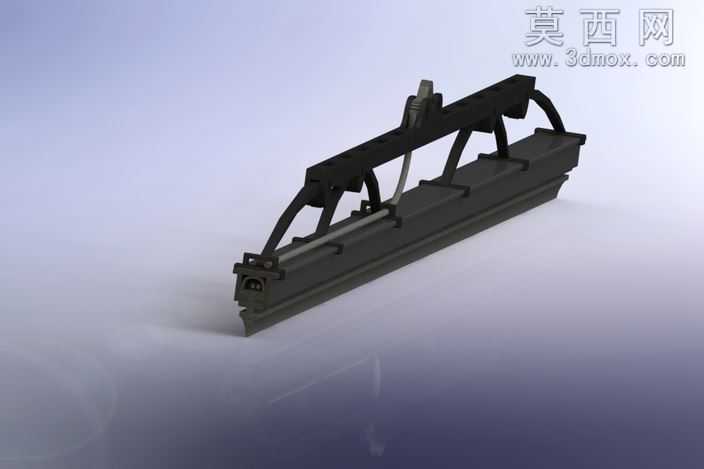

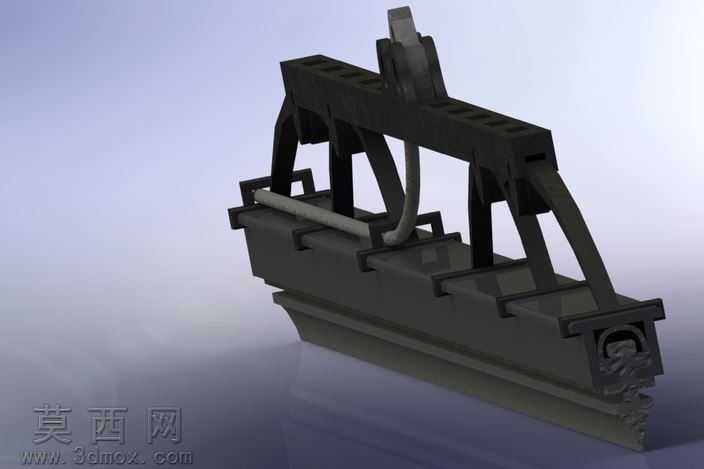

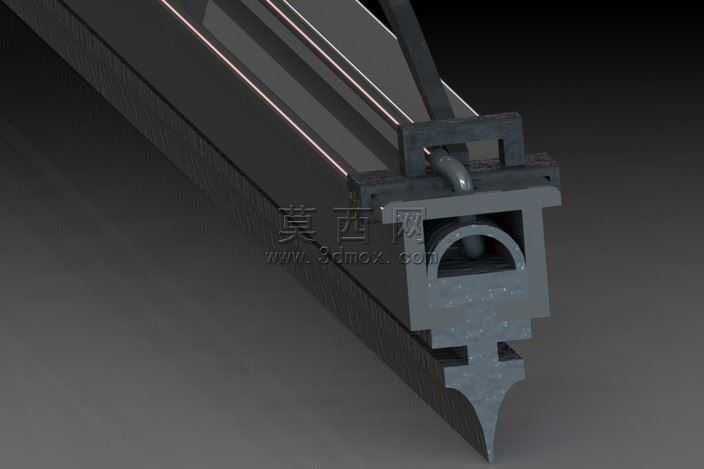

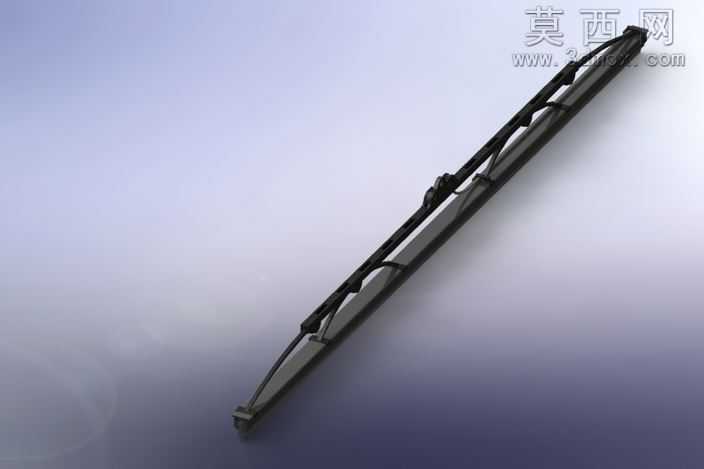

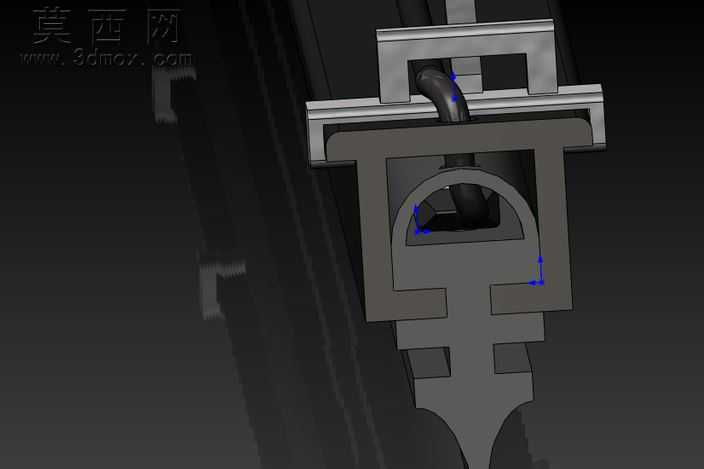

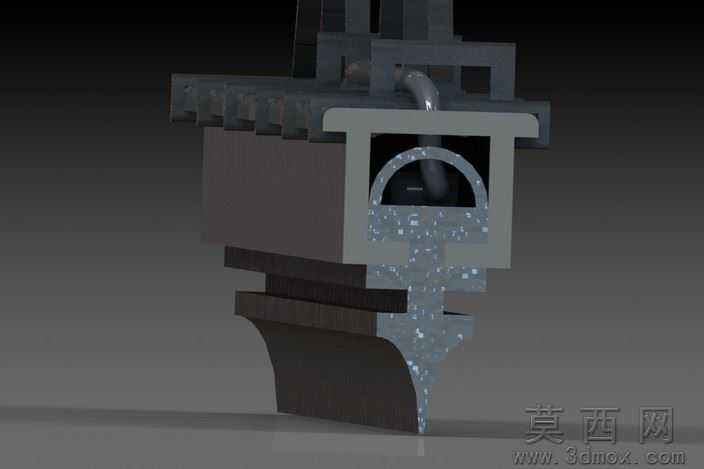

本模型采用SolidWorks进行全参数化三维建模，完整还原车辆挡风玻璃愈合式刮水系统的整套机械结构与配套功能组件，建模过程中严格遵循汽车雨刮器的实际装配逻辑，对雨刮臂、多连杆传动机构、雨刮叶片安装座、铰接转动副等核心机械部件逐一进行特征建模，保证各部件的装配间隙、转动行程、联动轨迹完全匹配实车运行状态。模型针对雨刮叶片内置的加热元件做了精细化结构表达，清晰呈现加热元件在雨刮胶条内部的排布走向、与连接端子的装配关系，同时还原了配套自动调温器的安装位与接线结构，能够直观展示低温环境下加热融冰除霜的功能实现逻辑。材质渲染阶段，对金属传动杆件赋予哑光冷轧钢材质，对铰接销轴赋予镀锌防锈金属质感，对雨刮胶条赋予耐老化黑色橡胶材质，对加热元件走线部分赋予耐高温绝缘塑胶材质，通过光影渲染突出各部件的材质差异与结构层次，清晰展现整套雨刮系统的分层装配关系。设计过程中重点优化了多连杆传动的运动轨迹校核，确保雨刮摆动过程中刮拭范围完全覆盖挡风玻璃的有效视野区域，同时针对不同长度规格的雨刮叶片，匹配对应长度参数的加热元件模型，通过参数化关联设计保证不同规格下加热元件的单位长度电阻值趋于一致，确保加热功率均匀分布，避免局部过热或加热不足的问题。整套模型结构完整，装配关系清晰，可直接用于汽车雨刮系统的结构教学、功能演示、改型设计参考，能够直观呈现带加热功能的愈合式雨刮系统相较于传统雨刮的结构优势与功能特点。
