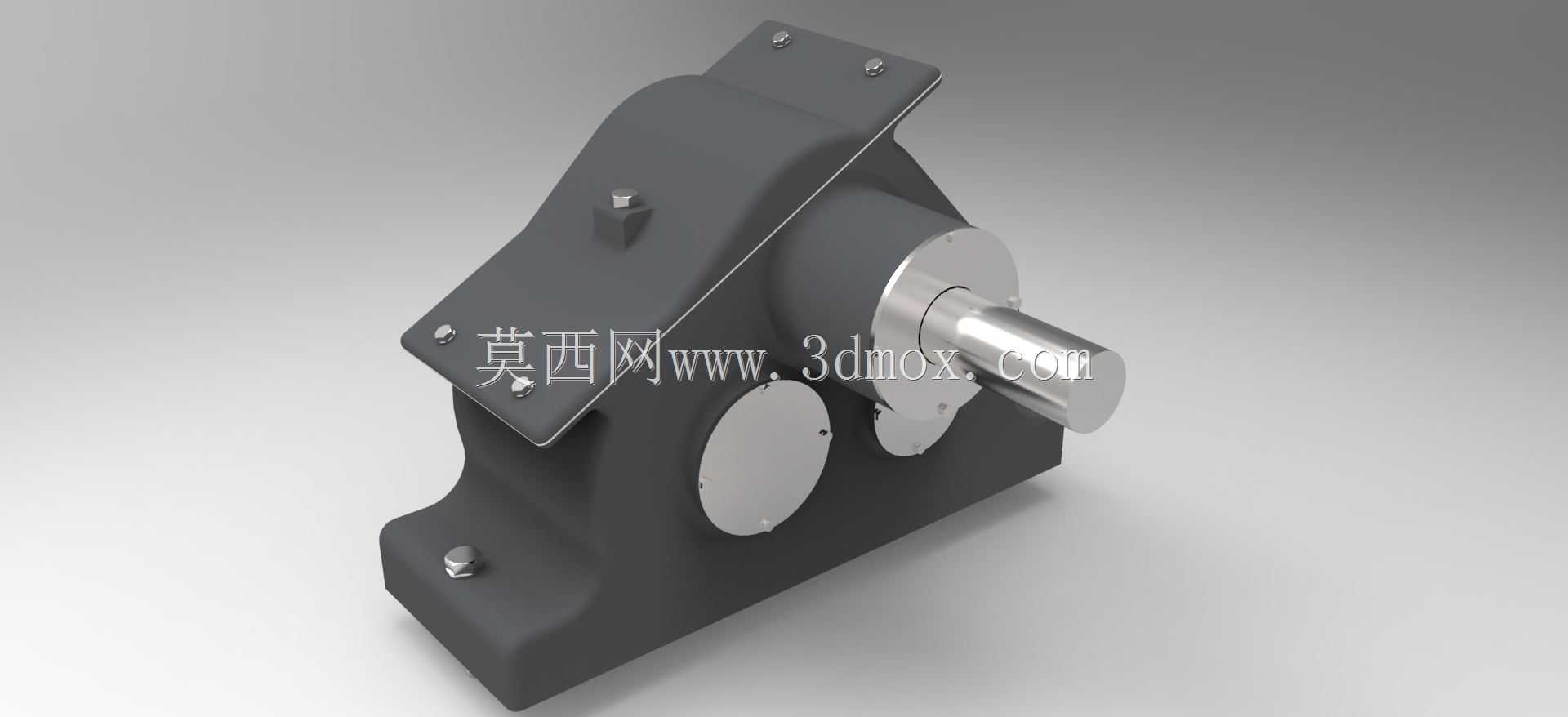

单往复式泵配套三级减速齿轮箱结构

　　该齿轮箱为单往复式泵的核心传动配套部件，主要应用于中小流量高压往复泵的动力传输场景，常见于小型液压顶升设备、低压流体输送工位、车载辅助液压动力单元等需要将原动机高转速转换为低转速大扭矩输出的工况，承担着匹配原动机与往复泵工作转速、传递额定工作扭矩的核心作用。从传动方案设计来看，整体总减速比设定为18，采用三级直齿圆柱齿轮传动搭配V带传动的组合减速结构，其中V带传动级速比为2.35，剩余减速比由三级直齿轮组分配承担，这种布局一方面利用V带的缓冲吸振特性，降低原动机端的振动冲击传递到齿轮啮合端，避免齿轮受交变冲击载荷出现断齿、点蚀失效，另一方面V带的过载打滑特性可以在泵端出现瞬时过载时保护齿轮与泵体核心部件，降低突发故障的损坏范围。

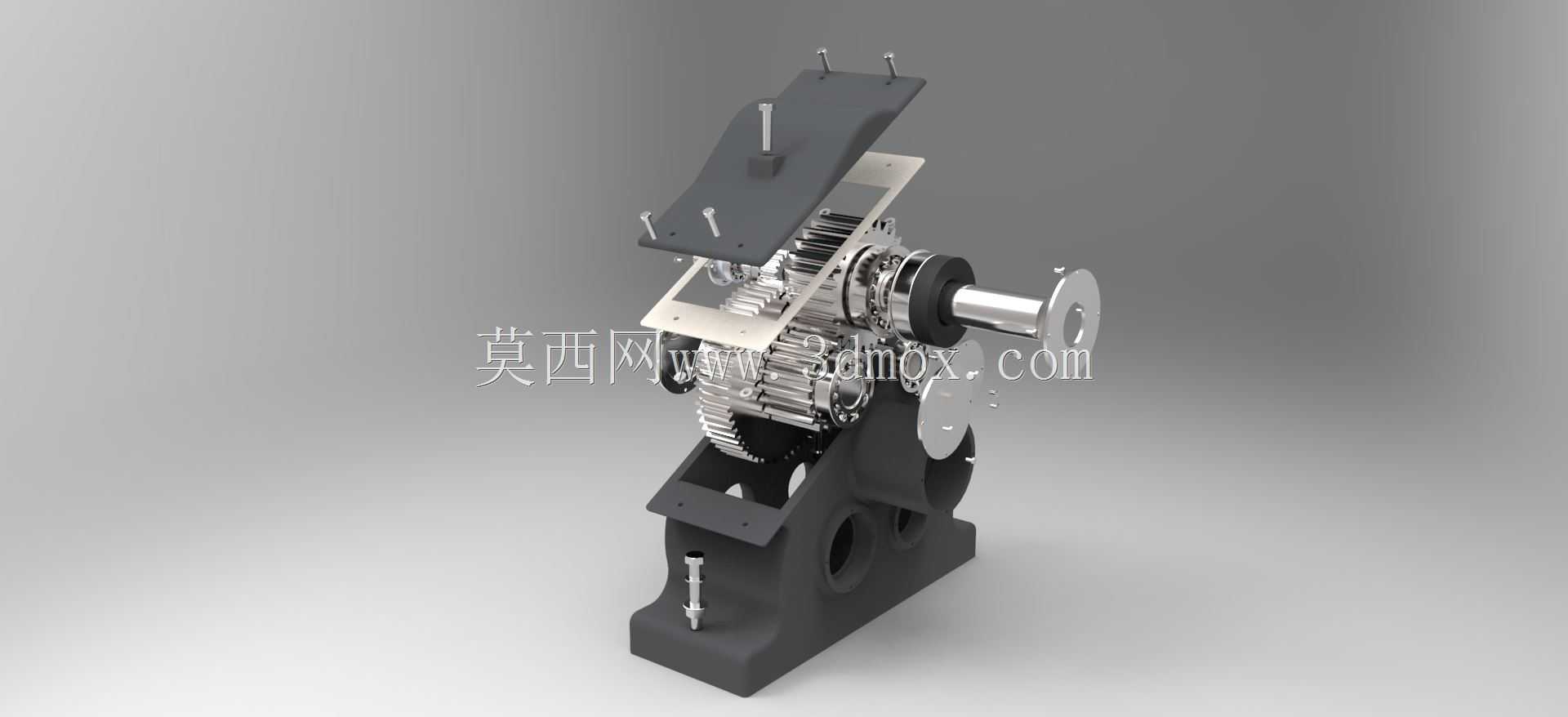

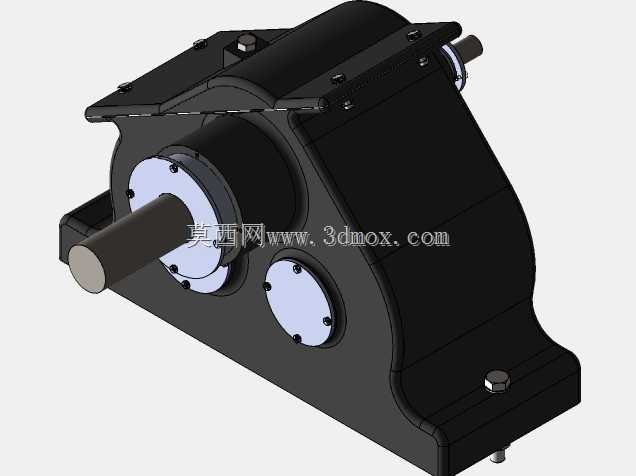

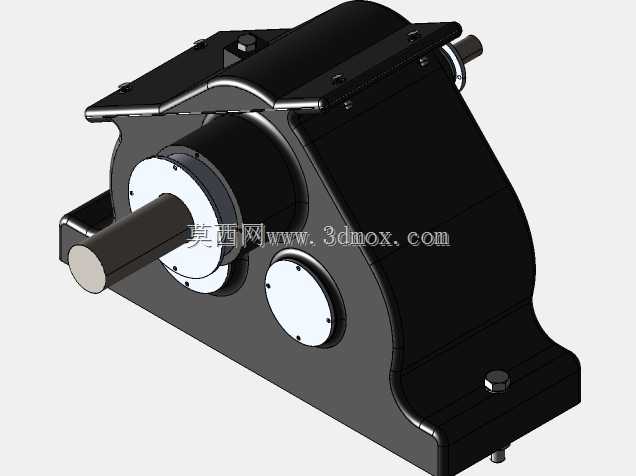

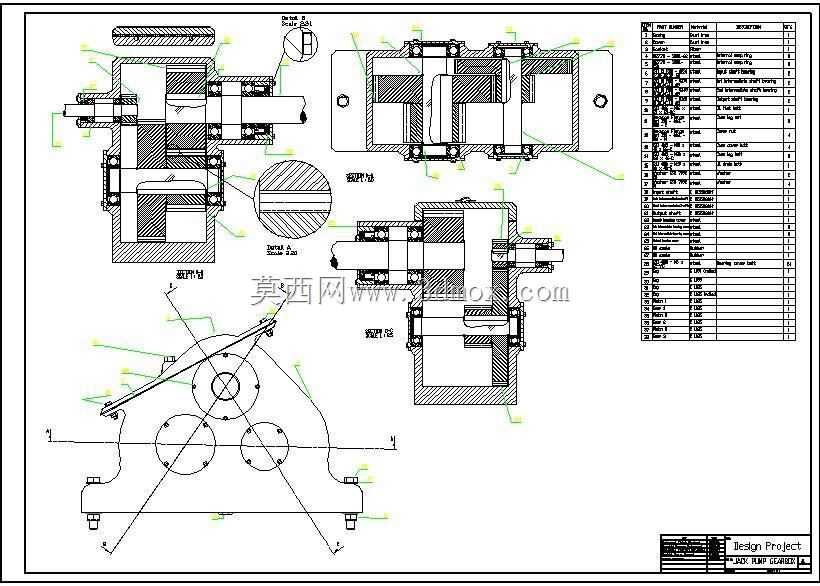

　　齿轮箱的壳体采用分体式铸铁结构设计，安装基准面设置在壳体底部，预留了对应规格的安装螺栓过孔，可直接固定在往复泵的机架安装位上，输入轴端预留了V带轮的安装轴颈与键槽，适配标准A型三角带的带轮安装尺寸，输出轴端采用法兰式连接结构，可直接与往复泵的曲柄输入端对接，无需额外加装联轴器，减少传动链的累积误差。内部的轴承选型根据各级齿轮的受力情况匹配，高速级采用深沟球轴承承受径向载荷，低速级因输出扭矩较大，搭配圆锥滚子轴承承受径向与轴向的复合载荷，轴承位的壳体厚度根据载荷分布做了差异化设计，受力集中的轴承安装座位置做了加厚加强处理，非受力区域做了壁厚优化，在保证整体结构刚性的前提下控制整体重量。齿轮参数设计上，

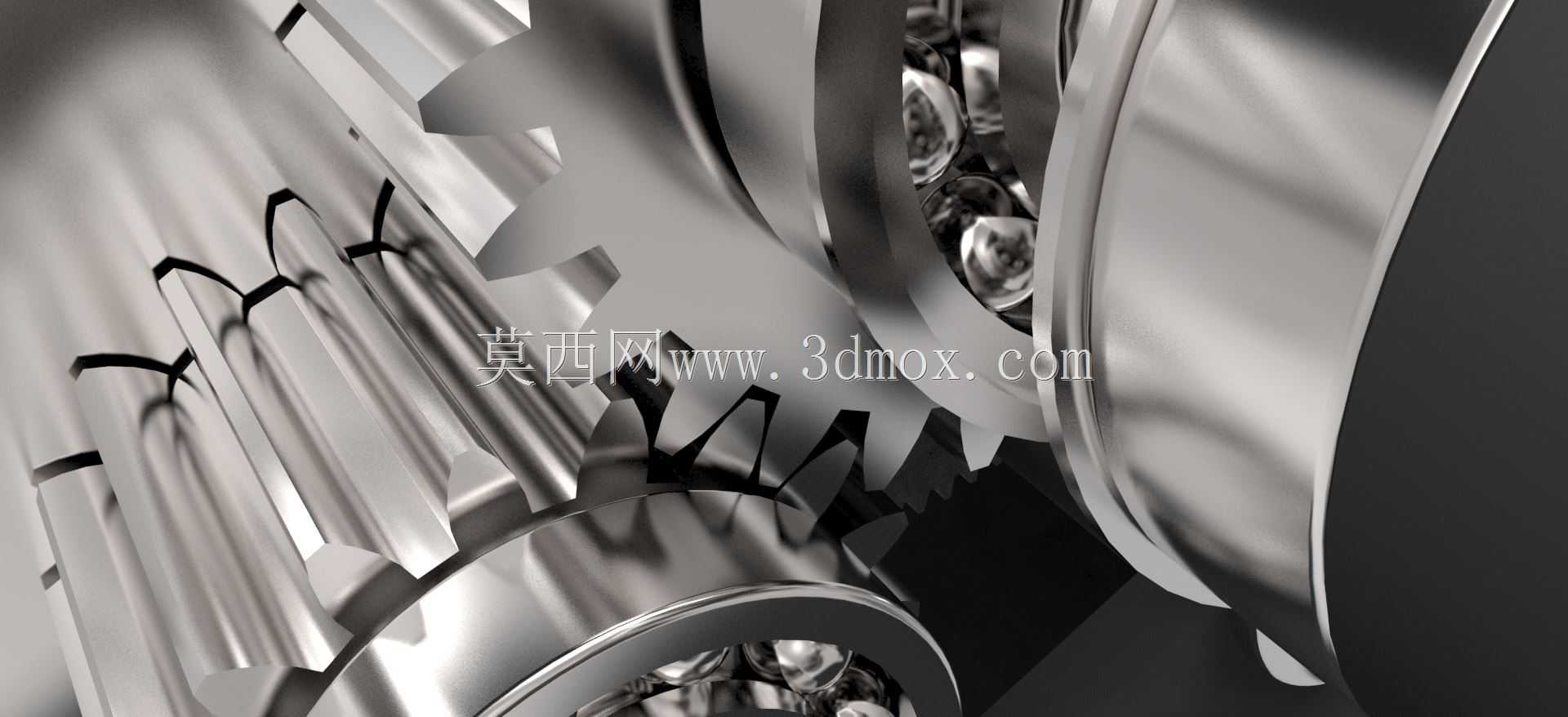

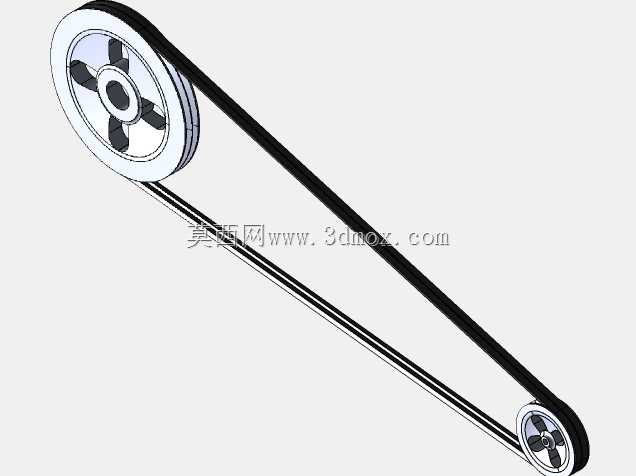

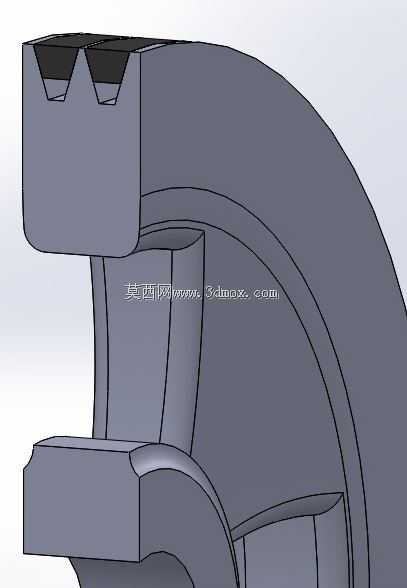

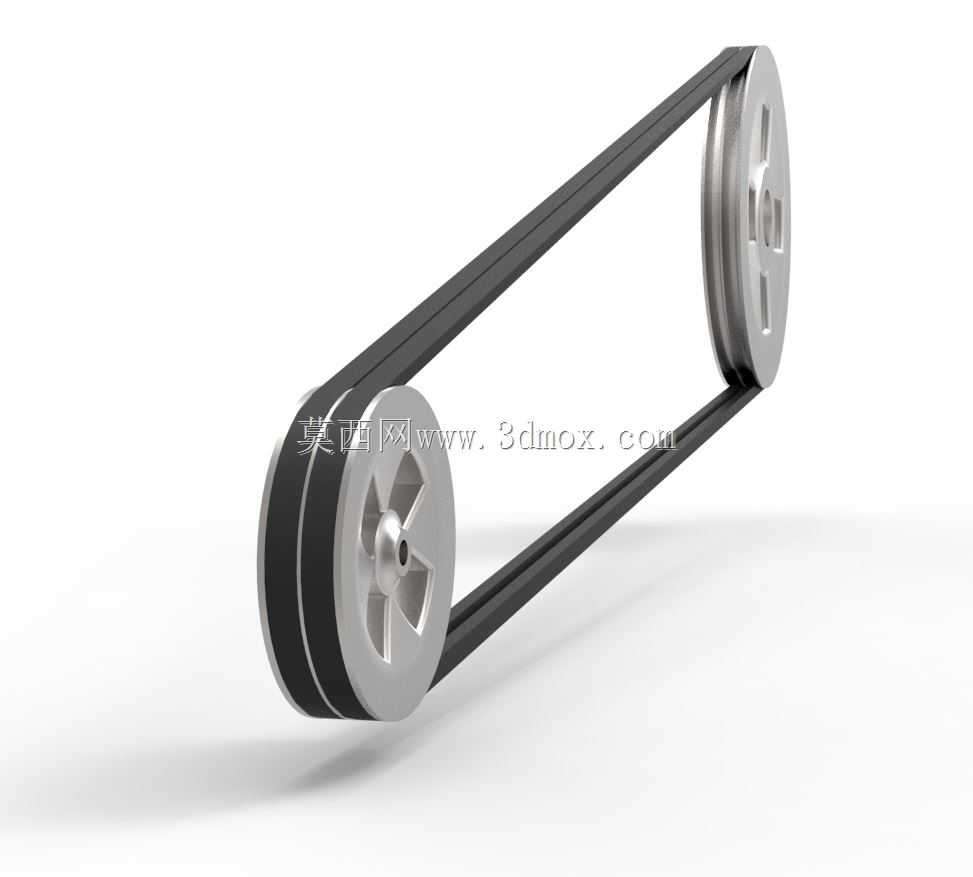

　　各级齿轮均采用标准渐开线直齿圆柱齿轮，齿宽根据传递扭矩做了匹配计算，齿面硬度适配中载连续工作工况，齿轮轴的轴肩定位尺寸、轴承齿轮的轴向固定结构都做了冗余设计，避免长时间运行出现轴向窜动。皮带轮的安装位置设置在齿轮箱输入轴的外伸端，带轮的包角满足三角带传动的最小要求，张紧调节可通过调整原动机的安装位置实现，无需额外加装张紧轮，简化整体结构。安装边界方面，齿轮箱整体的轴向、径向尺寸都适配常规小型单往复泵的安装空间，输入轴中心高、输出轴的连接法兰止口尺寸都符合行业通用的安装互换要求，可直接替换同参数规格的现有齿轮箱部件，无需对原有泵组机架做改造。在实际运行过程中，该齿轮箱可适配常规4极三相异步电机作为原动机，

　　通过V带传动将电机1450r/min左右的额定转速降低后输入齿轮箱，经过三级齿轮减速后，输出端转速可匹配单往复泵80r/min左右的额定工作转速，满足泵的柱塞往复频次要求，输出扭矩可覆盖额定工作压力下的泵轴扭矩需求，齿轮箱的润滑采用油浴式润滑，壳体下部设置了油位观察与放油螺塞，日常维护时只需定期检查油位、更换润滑油即可，维护难度较低。
