废纸回收碎浆机螺旋输送转子结构

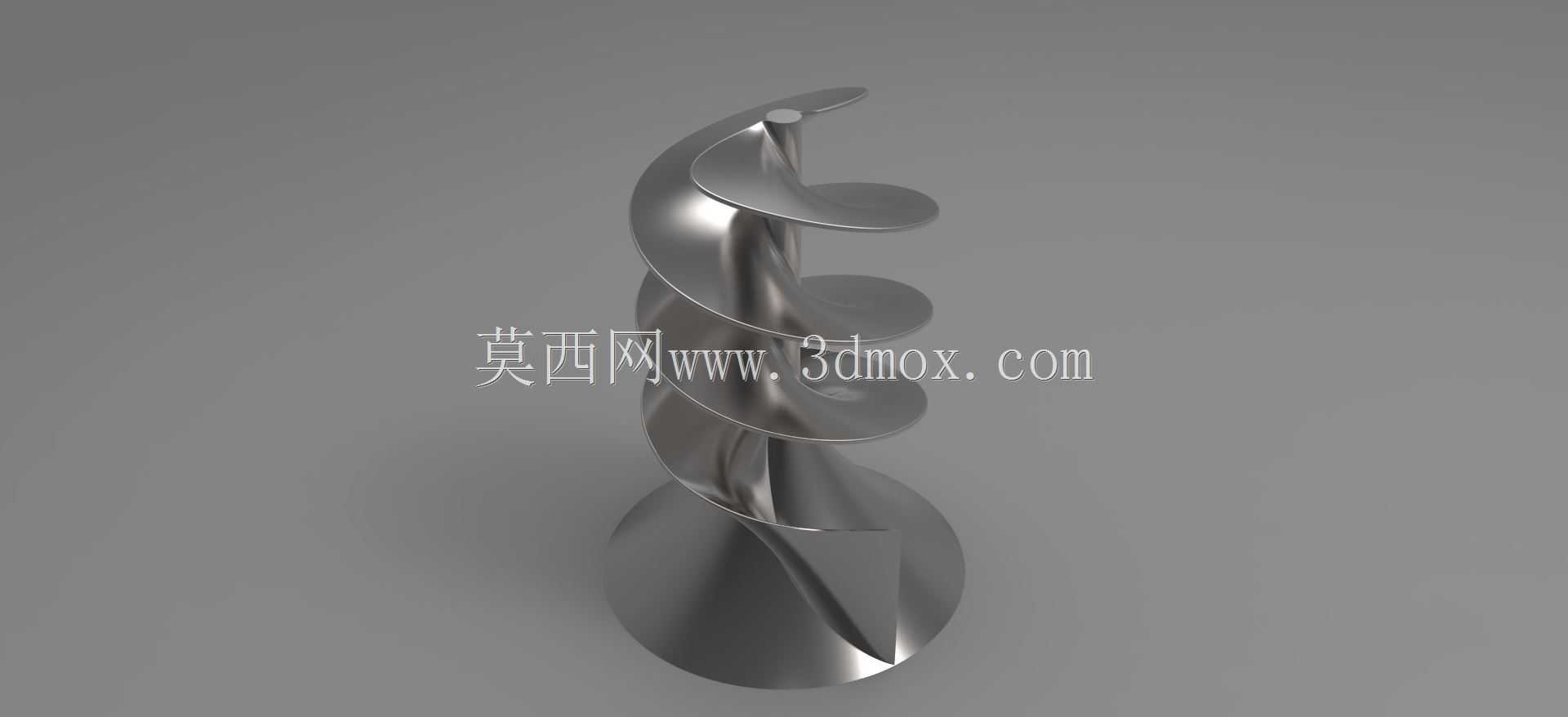

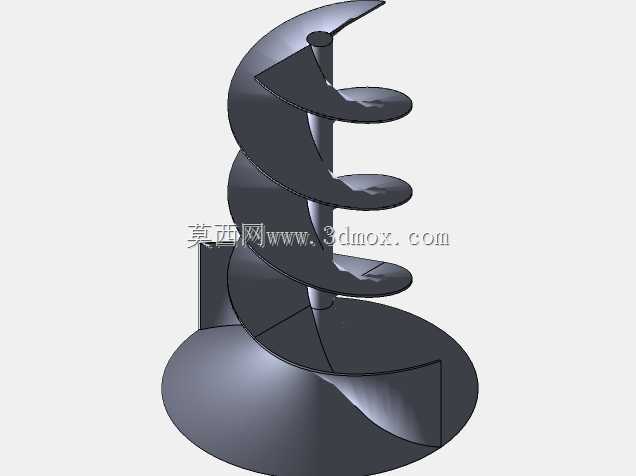

　　在废纸回收制浆的生产线前端，碎浆环节是决定后续纸浆筛分、磨浆效率的核心工序，而碎浆机内部的转子部件，直接承担着废纸碎解、浆料推送、粗渣导流的多重作用，本次呈现的螺旋式碎浆转子，正是针对中小型废纸回收线的低浓碎浆工况开发的核心工作部件。不同于传统盘式碎浆转子依靠叶片高速击打碎解纸料的结构，这款转子采用连续变螺距螺旋曲面构型，整体从底部的锥形导流端向上延伸出三段连续的螺旋翼面，底部锥面与碎浆机槽体底部的弧面适配，工作时转子低速旋转即可在槽内形成稳定的轴向流场，避免传统盘式转子高速击打造成的纤维过度切断问题，能最大程度保留废纸纤维的原有长度，提升后续成纸的抗张强度与耐破性能。从安装边界来看，这款转子的底部设计有标准的锥度配合轴孔，

　　适配常用的碎浆机主轴安装尺寸，轴孔内部预留有键槽与锁紧螺纹孔，安装时可直接与下方的减速电机输出轴配合，无需额外设计转接法兰，转子整体最大回转直径适配6立方容积的碎浆槽，安装时需保证螺旋翼面最外端与槽体内壁的间隙保持在15-20mm，间隙过小会造成翼面与槽壁摩擦磨损，间隙过大则会在槽壁处形成浆料滞留区，导致湿强纸类的难碎解纸片无法被有效卷入碎解区域。从功能特性上看，螺旋翼面的边缘做了堆焊耐磨层的设计预留，实际生产中可在翼面迎料边堆焊硬质合金，应对废纸中夹带的订书钉、细沙等硬质杂质的冲刷磨损，延长转子的连续工作寿命；每段螺旋翼面的倾角从下往上逐步收窄，底部大倾角翼面负责将槽底沉积的重质杂质向中心排渣口导流，

　　中部等倾角翼面负责对浸泡后的废纸团进行揉搓碎解，上部小倾角翼面则负责将初步碎解的浆料向上推送，与槽体上方的筛板配合实现合格浆料的快速输出。设计过程中针对螺旋曲面的成型做了反复的流场仿真验证，最初的等螺距方案在测试中出现了槽体中部浆料循环不畅的问题，纸团容易在中层形成堆积，后续通过调整中段螺旋的导程，将中段螺距缩小12%，同时在翼面末端增加微小的折边结构，旋转时可在翼面后方形成局部湍流，既能打散抱团的湿纸团，又不会造成过高的动力消耗，匹配的驱动电机功率相比同处理量的盘式碎浆转子降低18%左右。实际工况适配中，这款转子可处理包括办公废纸、瓦楞纸箱、旧报纸在内的多种废纸原料，碎浆浓度范围在4%-8%之间，

　　工作时无需额外添加强力碎解助剂即可在15分钟内完成单槽废纸的碎解作业，转子整体采用整体铸造后数控加工成型，螺旋曲面的表面粗糙度控制在Ra3.2以下，减少浆料附着的同时降低旋转阻力，顶部的轴端设计有吊装螺纹孔，方便后期检修时的转子拆装更换，无需动用大型吊装设备即可完成维护作业。在生产线布局中，该转子安装于碎浆槽的中心位置，下方配套的减速机构需设置可靠的密封结构，防止浆料渗入轴承座造成润滑失效，转子的动平衡等级按照G6.3级做校验，避免高速旋转时出现振动过大损坏槽体衬层的问题，螺旋翼面的厚度从根部到边缘逐步递减，根部厚度达到25mm保证结构强度，边缘厚度8mm兼顾揉搓效果与耐磨性能，长期运行中即使边缘出现磨损，也可通过补焊耐磨层后做动平衡校正继续使用，降低备件更换成本。
