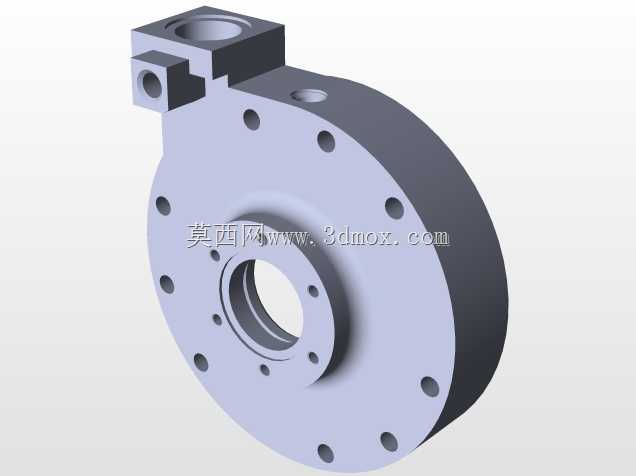

带侧装接口法兰式蜗壳泵体结构

　　该结构属于流体输送设备的核心承压壳体部件，常见于单级离心泵、微型容积式泵的主机配套场景，多用于小流量高扬程的流体输送工况，在小型冷却循环系统、精密计量输送设备、紧凑型液压动力单元中都能见到这类壳体的应用，其核心作用是为内部叶轮或者转子组件提供封闭的承压容腔，同时完成流体的动能向压力能的转换，兼顾外接管路的连接定位功能。从结构设计逻辑来看，主体采用圆形蜗壳流道构型，流道截面顺着流体旋转方向逐步扩大，能够有效降低流体在腔体内的沿程阻力损失，减少紊流带来的能耗与振动。主端面的环形法兰沿圆周方向均匀布置多组贯通安装孔，孔位的分度圆直径、孔径公差均匹配配套端盖或者泵盖的安装尺寸，安装时可通过螺栓实现端面的压紧密封，

　　法兰端面预留的密封槽可适配O型圈或者密封垫片，保证腔体在额定工作压力下无介质泄漏。中心位置的阶梯通孔是转子组件的安装定位基准，孔的内径尺寸匹配轴承或者轴套的外径公差，能够为旋转轴提供稳定的支撑定位，同时保证轴与腔体之间的同轴度要求，避免转子运转时出现偏磨、扫膛问题。侧上方延伸出的凸台结构集成了两组不同通径的接口，较大的接口为介质入口或者出口，较小的接口可作为排气孔、测压接头安装位或者辅助流道接口，凸台与主体蜗壳之间采用大圆角过渡，避免应力集中导致的承压失效，凸台上的安装孔位可直接对接外接管路或者功能阀件，无需额外加装转接块，有效压缩了整机的安装空间。在安装边界设计上，主体圆形法兰的最大外径为整机径向安装的最大尺寸，

　　侧方凸台的外伸长度为轴向之外的最大侧向尺寸，设计安装位时需要预留足够的扳手操作空间用于侧方接口的管路拆装，同时主端面法兰的安装孔位采用对称分布设计，可适配多种安装角度的调整，满足不同设备的管路走向需求。壳体的壁厚设计根据不同位置的承压需求做了差异化处理，蜗壳流道外壁厚度满足额定压力下的强度要求，安装凸台位置做了局部加厚，避免螺栓锁紧时出现局部变形，所有孔位的边缘都做了倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免密封件被切边损坏。这类壳体在实际加工时多采用铸造后二次机加工的工艺，建模时所有的拔模角度、加工余量都已经在结构中做了预留，流道部分的曲面曲率连续，能够保证铸造时的充型流畅性，避免出现砂眼、缩孔等铸造缺陷，

　　机加工面的余量均匀，可减少后续加工的走刀时间，降低加工成本。在实际选型适配时，需要核对侧方接口的通径是否匹配系统管路流量，主法兰的安装孔分度圆是否与配套端盖一致，中心轴孔的尺寸是否匹配所选转子组件的轴径，同时要确认壳体材质是否适配输送介质的腐蚀性、温度要求，避免出现过早的腐蚀或者变形失效。
