齿轮油泵泵体三维结构设计

　　齿轮油泵泵体属于液压与润滑系统中的基础承载零件，其三维结构需要同时容纳齿轮副、轴系、密封件、进出油通道以及外部安装接口。实际建模时，不能只把泵体看作一个封闭壳体，而应从齿轮啮合空间、吸排油路径、壁厚承载、加工基准和装配边界几个方面反复校核。该类零件常见于发动机润滑回路、小型液压站、机床供油系统、变速箱润滑单元以及工程机械辅助油路中，主要作用是为齿轮副提供定位腔体，并在齿轮旋转过程中形成容积变化，使低压侧油液被吸入、高压侧油液被送出。

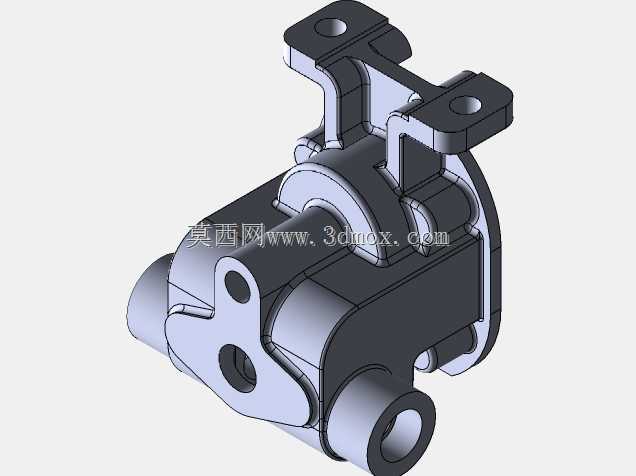

　　从结构布局看，泵体上部设置带孔安装耳板，耳板开孔用于穿装紧固件，使泵体能够固定在发动机机体、支架或液压集成块附近。安装耳并非简单外伸板件，其根部需要与主体壳体圆滑过渡，以降低螺栓预紧和振动工况下的应力集中。建模时应重点关注耳板孔中心距、孔轴线与泵体结合面的平行关系，以及耳板下表面与被安装面之间的接触范围。若安装面贴合不足，紧固件受力后容易引起壳体微变形，进而影响齿轮端面间隙。

　　泵体中部为齿轮容纳腔，腔体轮廓需要包络主动齿轮与从动齿轮的旋转轨迹，并保留合理的径向间隙。齿轮油泵对间隙十分敏感，径向间隙过大将增加内泄漏，过小则可能在热膨胀或加工偏差下出现刮擦。因此腔体圆弧、侧壁和齿轮外圆之间的关系需要在三维阶段明确，不能仅依赖后期二维图纸表达。齿轮端面与泵盖、泵体之间的轴向间隙同样关键，壳体端面应具备良好的平面度基准，便于铣削、磨削或精加工后形成稳定密封面。

　　侧向圆形接口对应油液进出通道，通道走向应尽量减少急弯和截面突变。吸油侧阻力过大会造成充油不足、噪声增大甚至气蚀，压油侧通道则需要承受较高压力，并避免在薄弱区域产生局部应力。模型中可以看到泵体外部保留了多个凸台和圆孔，这些特征既可能用于轴孔定位、销钉配作，也可能用于连接螺钉、油口对接或工艺封堵。进行结构设计时，孔位之间必须保留足够壁厚，尤其是油道孔与螺栓孔交叉位置，应防止钻削贯通造成泄压或渗漏。

　　泵体外形并非规则方块，而是围绕内部齿轮腔和外部装配空间形成的复合曲面壳体。下部圆筒状结构与主腔体相连，能够增强局部刚性，并为轴系或油路提供延伸空间。外部加强过渡区分布在耳板、筒体和主壳交接处，这类过渡不能随意加厚，因为铸件或压铸坯件在厚薄突变位置容易产生缩松、冷隔等缺陷。若采用铸铁或铸铝工艺，应保持壁厚相对均匀，并在凸台、轴承孔和连接法兰附近设置必要的加工余量。

　　在尺寸边界方面，需要优先确定齿轮节圆、齿宽、轴心距、泵体总宽、安装孔位置、油口中心高以及结合面轮廓。泵体长度方向受齿轮外径和油道布置影响，高度方向受安装耳与下部筒体限制，宽度方向则取决于齿轮厚度、端盖连接区域和密封面宽度。三维装配时应把齿轮、轴、端盖、密封件、螺栓一并放入检查，确认齿轮旋转不与壳体内壁干涉，螺栓装入后不与油道、销孔或外部管路冲突，端盖压紧后密封面有连续接触带。

　　从使用工况看，齿轮油泵泵体不仅承受内部油压脉动，还承受齿轮轴传递来的径向力和设备振动。高压区附近的壳体壁面应具有足够刚度，避免受压后胀大导致端面间隙变化；低压区则应保证吸油通畅，流道截面不宜突然缩小。轴承孔或轴支撑部位需要保持同轴度，孔端倒角应兼顾压装和密封装配。对于需要批量生产的泵体，还应考虑拔模方向、分型面、毛坯成型和刀具可达性，使三维模型不仅能展示外观，也能服务于后续加工、装配与检验。

　　整体设计思路是在紧凑外形内完成齿轮容腔、油液通道、紧固连接和安装固定的集成。泵体外部每个凸台、孔位和过渡圆角都应对应明确功能，内部腔体则围绕齿轮运动轨迹和密封间隙展开。通过三维模型可以直观检查壳体壁厚、油路连通、安装边界及零部件干涉情况，为齿轮油泵的结构优化、工艺编制和样机装配提供可靠依据。
