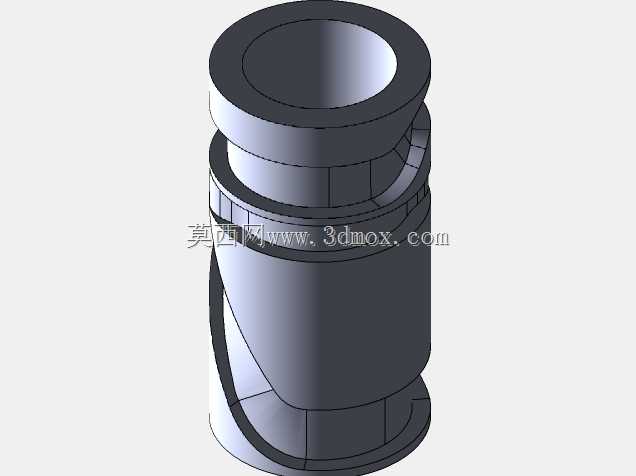

多工位并行动作筒形凸轮执行构件

　　在多工位自动化装配、检测类设备的传动布局中，这类带复合空间沟槽的筒形凸轮构件，是实现单动力输入下多动作并行输出的核心传动件，常见于小行程高频往复的工位切换、工件夹持联动、进给动作同步的设备场景，比如小零件分选设备的分料与定位联动、小型通讯接插件装配工位的多动作同步执行、精密检测设备的探针组时序进给机构中，都能看到这类构件的实际应用。区别于盘形凸轮仅能实现单组从动件的平面运动，筒形凸轮的沟槽加工在圆柱外表面，可在单周回转过程中，通过不同导程、不同升程角的沟槽段，同时驱动多组沿筒体轴向、周向分布的从动件，按照预设的时序完成各自的动作行程，不需要额外布置多组独立的动力源与传动链，能大幅压缩机构的整体占用空间，

　　同时保证多组动作的时序同步精度，避免多动力协同带来的累计误差与调试成本。从设计逻辑来看，这类凸轮的沟槽曲线需要先拆解三个并行动作的时序要求：首先要明确每个动作的起始角度、行程长度、运动规律选择，对于有停留要求的工位，要在对应转角段设计零升程的直槽段，保证从动件在动作到位后有足够的停留时间完成装配、检测等工艺动作；对于有快进快退要求的动作段，会选择修正等速运动规律，在行程两端加过渡缓冲曲线，避免从动件产生刚性冲击，降低运行过程中的振动与噪音。沟槽的宽度设计需要匹配配套从动滚子的直径，预留合理的配合间隙，既要保证滚子在槽内滑动顺畅无卡滞，也要控制间隙量避免反向传动间隙过大影响动作精度；筒体两端的轴段是安装定位基准，

　　需要与设备机架上的轴承座配合，保证凸轮回转时的同轴度，避免因偏心导致从动件运动轨迹偏差。安装边界上，这类筒形凸轮的轴向尺寸需要匹配设备内部的安装空间，两端的轴伸长度要预留轴承、联轴器的安装位置，筒体的外径尺寸要保证从动件摆臂的运动范围内无其他构件干涉，沟槽的深度要满足滚子的啮合长度，避免运行过程中滚子脱槽引发机构故障。实际应用中，这类构件的从动件通常会布置在筒体的不同周向位置，每组从动件的摆臂通过滚子嵌入对应沟槽，当凸轮做连续回转运动时，不同沟槽段的轨迹变化会带动各摆臂按照预设的时序摆动或直线移动，三个并行动作完全由凸轮的沟槽轮廓保证时序一致性，不需要额外的电气控制做协同，在高速运行场景下的稳定性远高于多气缸、多电机协同的方案，

　　同时也能降低设备的电控调试难度，减少故障点。需要注意的是，这类凸轮的加工精度直接决定机构的运行效果，沟槽的表面粗糙度、轮廓度误差都会影响从动件的运动平稳性，在设计阶段就要考虑加工工艺的可行性，避免出现过小曲率半径的沟槽段导致加工难度陡增，同时要考虑长期运行后的磨损补偿，在从动件摆臂上通常会设计滚子的间隙调整结构，抵消磨损带来的传动间隙。
