220V2.05kW弯折型浸入式电加热管结构

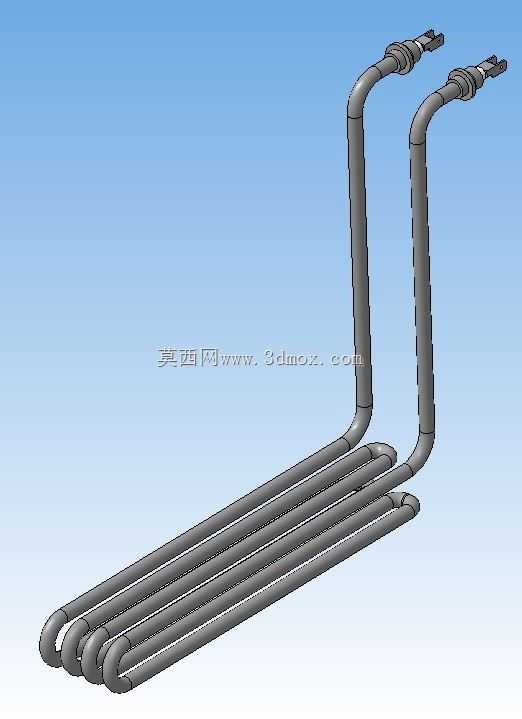

　　该款电加热元件为双组并联弯折结构的浸入式加热管，额定工作电压220V，额定发热功率2.05kW，主要适配小型储水式设备、小型恒温槽、商用小型饮品加热设备、小型工业辅助加热工位的液体升温需求，依靠直接浸入待加热液体的方式实现热量的高效传递，相比外置加热结构热转换效率更高，升温响应速度更快，能够在较短时间内将腔体内液体提升至目标工作温度。从结构设计来看，两组加热管均采用多段连续弯折的成型工艺，将有效发热段排布为多层平行的U型折返结构，在有限的安装投影面积内最大化拉伸了有效发热长度，既保证了额定功率下的发热丝表面负荷处于合理区间，避免发热丝长期超温工作缩短使用寿命，也让发热区域在液体腔体内分布更均匀，减少局部液体过热沸腾、结垢的问题。

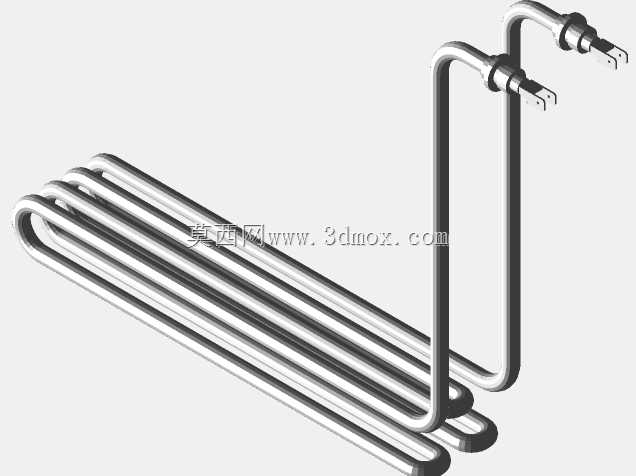

　　加热管的冷端引线段采用90度直角弯折设计，引出端统一朝向安装面外侧，接线端子采用压接式扁形接线结构，适配常规的螺栓压接接线工艺，现场接线时无需额外加工端子，配合耐高温绝缘瓷套实现带电部分与安装面板的可靠绝缘，安装时仅需在设备腔体壁面开设对应间距的两个安装孔，配合密封垫圈与锁紧螺母即可完成固定，安装边界清晰，不需要额外预留过大的操作空间，适配壁厚2-8mm的各类金属或非金属腔体壁安装。设计过程中充分考虑了浸入式加热的实际工况，发热段的弯折圆角均采用统一的大圆弧过渡，避免弯折半径过小导致管内氧化镁粉填充不均、局部绝缘性能下降的问题，同时所有弯折段的轴线保持平行，安装后发热段之间留有均匀的流道间隙，保证液体能够在发热管之间自由流动，

　　带走发热管表面的热量，避免出现热量堆积。两组加热管的冷端长度保持一致，安装后引出端处于同一平面，方便现场布线时的走线整理，也能避免不同长度引线导致的接线应力不均问题。在实际选型应用中，该结构的加热管适配最高工作温度100℃以内的水基介质加热场景，可用于小型实验设备的恒温加热、商用开水器的辅助加热、小型清洗设备的液体升温、食品加工小型设备的汤汁保温加热等场景，安装时需要保证所有发热段完全浸入液体液面以下，严禁干烧，否则会导致发热管表面温度快速超过管材耐受极限，出现管材氧化烧穿、绝缘失效的问题。结构建模过程中严格还原了加热管的实际成型尺寸，每一段弯折的角度、平行段的间距、引出端的长度、接线端子的结构尺寸均按照实际加工工艺参数绘制，

　　可直接用于设备装配阶段的干涉检查，提前验证加热管与腔体内其他结构件的位置关系，避免实际装配时出现加热管与腔体内部的挡板、管路、传感器等部件发生位置干涉的问题，也可以根据该模型的安装尺寸直接匹配对应的密封件、安装紧固件的规格，减少选型阶段的反复核对工作量。从长期运行的角度来看，该结构的加热管表面负荷设计在水加热场景的合理区间内，配合均匀的流道设计，能够有效减缓管壁结垢的速度，延长加热管的清洗维护周期，双组独立的管体结构也可根据实际控温需求选择单组工作或者双组同时工作，实现两档功率调节，适配不同阶段的升温功率需求，比如初始升温阶段双组满功率运行快速升温，保温阶段单组低功率运行维持温度，降低能耗的同时减少温度波动幅度。
