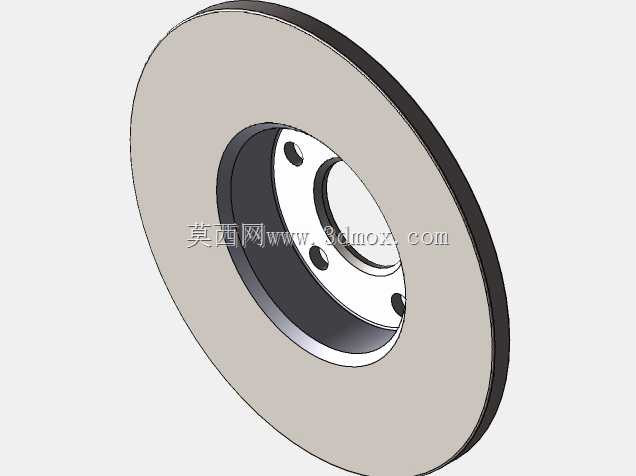

乘用车后轮制动盘结构三维数模

　　在乘用车底盘制动系统的开发流程中，后制动盘作为后轮制动执行端的核心承载部件，其结构合理性直接决定了整车制动效能的稳定性、热衰退抗性以及长期使用的耐久表现，不同于前制动盘需要承担更高比例的制动载荷，后制动盘的载荷分配更偏向于驻车制动配合、行驶过程中的制动力平衡匹配，因此在结构设计上需要兼顾摩擦副匹配、安装定位精度、热变形控制以及周边零部件的间隙避让要求。这款后制动盘的建模完全参照量产车型的原厂生产数据表搭建，所有几何尺寸均与实物的实测边界保持高度一致，能够直接用于底盘总装的干涉校验、制动系统的运动仿真以及相关零部件的匹配设计工作。从实际应用场景来看，这类通风或实心结构的后制动盘，主要适配于常规家用乘用车的后轮盘式制动配置，

　　日常行驶过程中，制动卡钳的摩擦片夹紧制动盘两侧摩擦面，通过摩擦力将车轮的转动动能转化为热能耗散，从而实现车辆的减速或驻车动作；在连续下坡、频繁制动的工况下，制动盘需要快速将摩擦产生的热量传导至周边空气，避免因温度过高导致摩擦系数下降引发制动失效，因此建模过程中完整还原了制动盘的壁厚、散热筋结构（若为通风盘）、安装法兰的厚度等关键尺寸，能够支撑热-结构耦合仿真的前处理工作，无需额外对模型进行尺寸修正。从设计思路层面，这款后制动盘采用了主流的分体式结构设计，中间的安装帽台与外圈的摩擦环通过铸造一体成型，安装端面上的螺栓孔位置度、中心定位孔的尺寸公差都严格按照量产件的装配要求设置，能够保证与轮毂轴承、转向节的安装配合精度，

　　避免装车后出现制动抖动、偏磨等问题；摩擦面的平面度、端面跳动量的相关结构特征在模型中也做了精准还原，设计时预留了合理的磨损余量，符合售后维修以及量产装配的尺寸要求。在安装边界方面，模型完整保留了制动盘与周边零部件的间隙参考特征，安装帽台的高度、摩擦环的外径尺寸、内圈的避让空腔都与实车状态一致，在总装装配时可以直接校验与制动卡钳、防尘挡板、轮毂螺栓、轮辋内侧的间隙是否满足设计要求，避免出现运动干涉；摩擦面的表面粗糙度相关的结构特征虽然不做几何层面的细化，但整体尺寸基准完全符合工程图纸的标注要求，能够直接用于后续的工程图导出、工艺工装设计参考。不同于很多简化建模的制动盘模型，这款数模没有对安装法兰的加强筋、螺栓孔的倒角、

　　摩擦环边缘的去毛刺结构做省略处理，所有非加工面的铸造拔模斜度也按照实际生产工艺做了还原，能够真实反映零件的实际生产状态，在做虚拟装配、生产线工装夹具设计的时候，不会因为模型的过度简化导致干涉判断失误。对于制动系统的设计人员来说，这类高精度的制动盘模型可以直接用于卡钳匹配计算，通过摩擦面的有效半径、盘体厚度参数，能够快速核算不同制动压力下的制动力矩输出，匹配整车的制动助力器参数、ABS系统的标定逻辑；对于三维建模从业者来说，这款模型的建模逻辑完全遵循工程化建模思路，所有特征都具备参数化修改的基础，可以通过调整摩擦环外径、安装孔分布圆直径、帽台高度等参数，快速适配不同轴距、不同整备质量车型的后制动盘设计需求，大幅缩短同平台车型的零部件开发周期。在日常的维修教学、职业院校的汽车构造课程中，这款模型也可以用于拆解演示制动盘的安装位置、配合关系，帮助学员更直观理解盘式制动的工作原理，相比实物拆解具备更高的展示灵活性，可以通过剖面、透明度调整等方式展示内部的结构细节。需要注意的是，盘式后制动盘在设计时需要充分考虑涉水后的排水性能，这款模型的摩擦面沟槽、安装端面的排水缺口都做了对应还原，能够保证车辆涉水行驶后制动效能的快速恢复，避免出现水衰退现象；同时盘体的重量分布经过动平衡对应的结构优化，模型上的平衡块安装位置特征也有体现，符合量产件的动平衡校正要求，避免高速行驶时出现车轮抖动的问题。
