传动用滚子链配套链轮结构设计

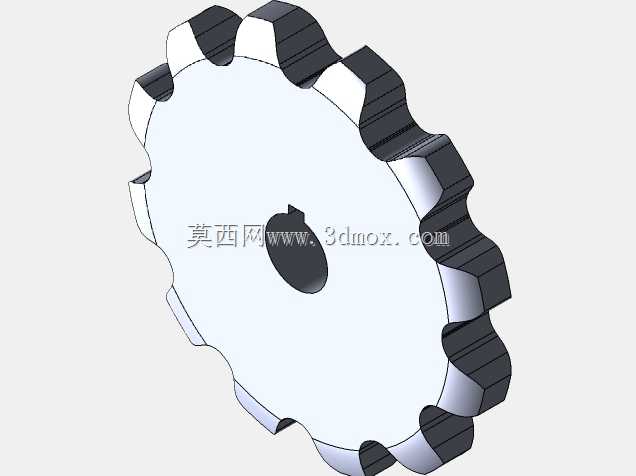

　　链传动作为机械传动系统中应用极广的动力传递形式，在输送线、农机传动、轻工设备、机床辅机、物流分拣设备中都承担着长距离定比传动的核心作用，而链轮作为链传动的核心啮合零件，其齿形设计、安装基准、结构强度直接决定整套传动机构的运行寿命与传动平稳性。本次设计的链轮针对短节距精密滚子链配套开发，区别于齿轮的渐开线连续啮合，链轮的齿形为非共轭的三段圆弧加直线齿廓，啮合过程中链节滚子依次卡入齿槽完成动力传递，设计过程中优先保证链节能平稳自如地进入和退出啮合，尽可能降低啮合时的链节冲击与接触应力，同时兼顾加工便利性与适配性。从结构上看，该链轮采用整体式辐板结构，中心设置带键槽的安装孔，通过平键与传动轴实现周向固定，依靠轴肩与锁紧挡圈完成轴向定位，

　　这种结构适配中小载荷的常规传动场景，相比齿圈与轮毂分体的装配式链轮，整体式结构加工工序更少，装配累积误差更低，适合转速不超过600r/min、传动功率在15kW以内的工况使用。齿形参数设计阶段，严格匹配对应链条的节距、滚子外径参数，齿沟圆弧半径取值略大于滚子半径，保证滚子能顺利落入齿沟同时避免卡滞，齿顶圆弧做了平滑过渡处理，防止链节啮入时齿顶与链板发生剐蹭，齿面工作段的倾角经过反复校核，保证链条在张紧侧与松侧切换时不会出现跳齿、脱链问题。安装边界方面，链轮的齿顶圆、齿根圆尺寸严格按照链条配套参数计算，轮毂长度根据轴径匹配，保证与传动轴的配合长度足够传递额定扭矩，键槽的位置与尺寸公差符合平键连接的标准要求，

　　安装时需保证链轮的端面跳动与径向跳动控制在允许范围内，避免链条运行中出现偏磨、异响问题。实际应用场景中，这类链轮常成对使用，分别安装在主动轴与从动轴端，通过调整两轴的中心距与张紧装置的预紧力，保证链条的悬垂度处于合理区间，在食品输送线、小型农机的动力传输、包装设备的进给机构、自动化仓储的输送辊道驱动单元中，这类结构的链轮都有大量应用。设计过程中没有采用复杂的特殊齿形，而是选用加工性更好的标准齿形，普通铣床配合成型铣刀即可完成齿形加工，后续如果需要提升耐磨性，可对齿面做高频淬火处理，表面硬度达到HRC40-45即可满足多数常规工况的耐磨需求，相比齿轮传动，链轮传动对安装中心距的误差容忍度更高，不需要严格的密闭润滑腔，在多粉尘、

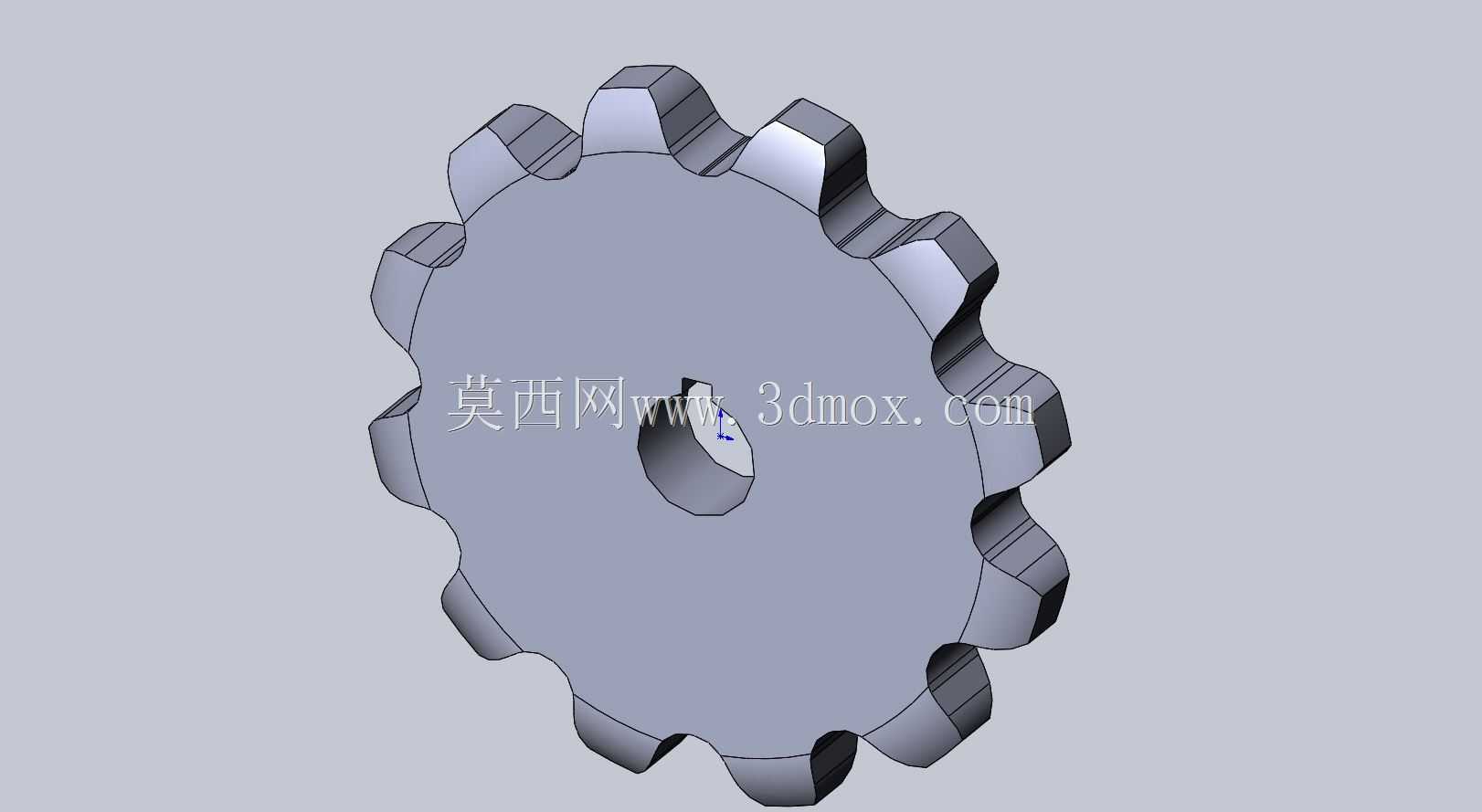

　　有少量杂物的 open 式传动场景中适应性更强，但设计时需要注意，链轮的齿数选择不能过少，否则会导致链节的动载荷增大，加速链条与链轮的磨损，也不能过多，避免传动比过大时链条松边垂度过大引发脱链。从三维建模的细节来看，齿形的每个齿槽都做了等距偏移，保证所有齿的齿距误差控制在建模精度允许范围内，中心键槽的边角做了应力释放的圆角处理，避免应力集中导致轮毂开裂，辐板与齿圈、轮毂的过渡位置都设置了铸造或锻造圆角，适配毛坯加工的工艺要求，不会出现尖锐的直角结构导致加工时崩刀或热处理时开裂。在设备选型匹配时，需要先确认配套链条的型号参数，再对应选择同节距、同滚子直径适配的链轮，同时确认安装轴的轴径、键槽尺寸与链轮中心孔参数一致，安装时要保证两配对链轮的共面度，避免出现偏斜导致链条单侧磨损过快，日常维护中只需定期清理齿槽内嵌入的杂物，补充润滑脂即可大幅延长整套链传动机构的使用寿命。
