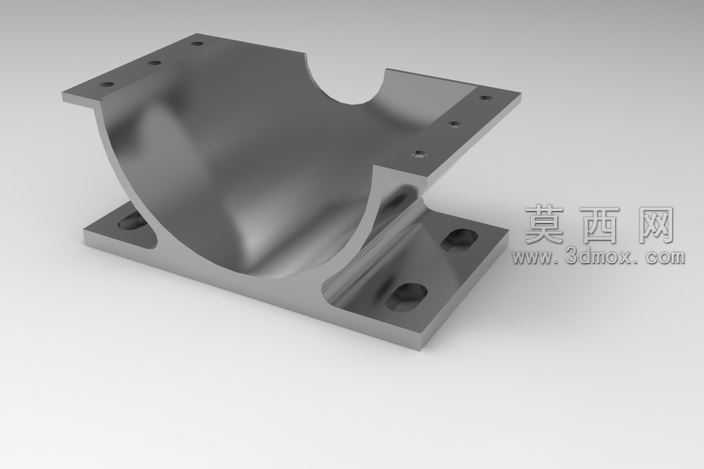

半圆槽式双安装面金属支撑座结构设计

本作品为一款半圆槽式双安装面金属支撑座，采用三维建模软件完成全参数化设计，整体建模过程遵循机械零件设计的基准统一原则，首先以底部安装板的下表面作为主基准面，绘制底部矩形安装板的轮廓草图，通过拉伸凸台命令生成底座基体，在底座上对称布置四个沉头安装孔，孔位尺寸严格遵循通用五金配件的安装规范，保证与配套机架的孔位适配性。完成底座建模后，以上表面为基准向上构建两侧的支撑立板，立板与底座之间采用圆角过渡结构，避免应力集中问题，提升零件的结构强度。两侧立板之间构建内凹的半圆弧形容纳槽，圆弧面与立板、底座的衔接处均做平滑圆角处理，保证曲面过渡自然无棱角，圆弧槽的半径尺寸经过参数化约束，可根据配套轴类零件的直径快速调整参数完成适配。上部的安装法兰板与两侧立板顶端衔接，法兰板上同样对称布置四个安装孔，用于上部构件的连接固定，法兰板与立板的衔接处设置加强筋结构，筋板的厚度与圆角参数经过结构受力校核，保证支撑座在承受径向载荷时不会出现结构变形。建模完成后对零件进行材质赋予，选用金属哑光钢材材质，调整材质的粗糙度、反射率参数，模拟真实金属加工后的表面质感，渲染阶段采用三点布光法，主光源从斜上方45度角照射，突出零件的曲面轮廓与结构层次，辅光源补亮暗部细节避免阴影过死，背景采用浅灰色渐变背景，突出金属零件的质感与结构特征。整体设计兼顾结构强度与安装实用性，双安装面的设计可同时实现底部与机架固定、上部与功能构件连接的需求，半圆槽结构可用于容纳配套的轴类、管状零件，起到支撑定位的作用，所有安装孔的沉头深度、孔径尺寸均符合通用机械安装标准，可直接导出工程图用于生产加工，建模过程中所有特征均保留参数化历史记录，方便后续根据实际使用需求调整尺寸参数，完成同系列不同规格支撑座的快速衍生设计。
