单级卧式齿轮减速传动箱体结构设计

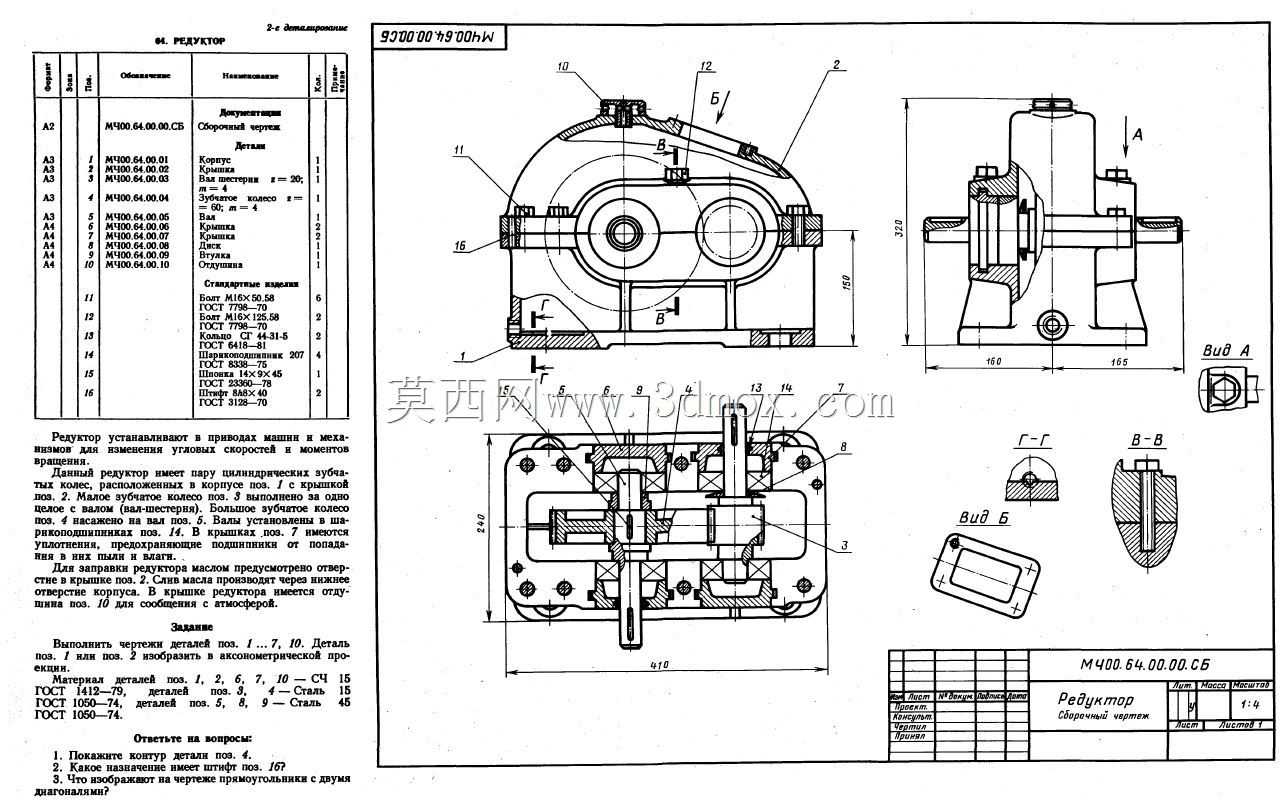

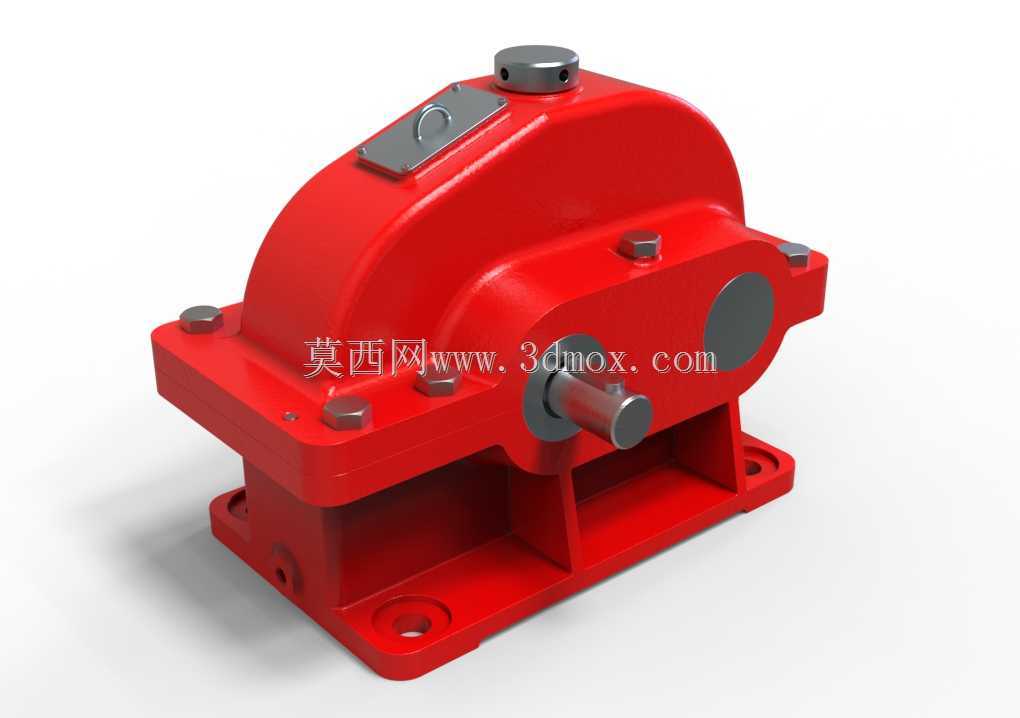

　　在各类工业传动场景中，齿轮箱是动力传递路径上的核心部件，这款单级卧式齿轮箱主要适配中小功率的动力传输需求，常见应用在输送线驱动单元、小型机床进给机构、轻工包装设备的动力端、农用小型机具的传动系统中，承担转速匹配与扭矩放大的核心作用，能够将原动机输出的高转速低扭矩动力，按照固定传动比转换为作业端需要的低转速高扭矩输出，保障作业端的驱动力符合工况负载要求。从结构设计逻辑来看，这款齿轮箱采用剖分式卧式箱体结构，上下箱盖通过沿箱体结合面均匀布置的螺栓实现紧固连接，这种设计一方面便于内部齿轮副、轴承、传动轴的装配与后期维护检修，无需整体拆解箱体即可完成内部易损件的更换，另一方面剖分面经过精密铣削加工，

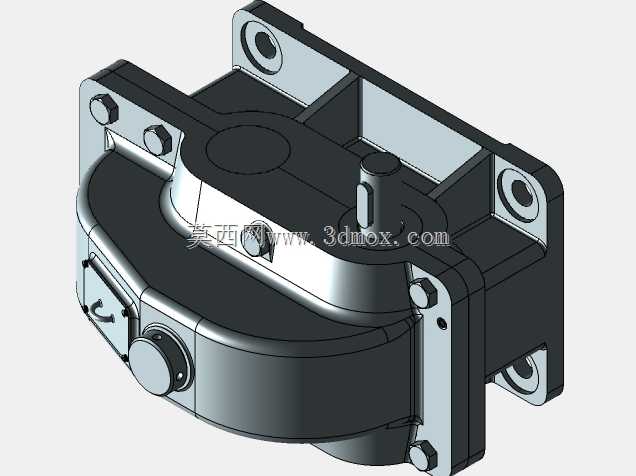

　　配合密封垫片可以有效避免箱体内润滑油的渗漏，同时阻挡外部粉尘、碎屑进入箱体内部污染润滑介质与传动零件。箱体底部采用一体化铸造的安装底座，底座上开设四个对称布置的长圆形安装孔，安装孔的间距经过标准化设计，能够适配多数常规传动机架的安装孔位，长圆孔的设计也给安装过程中的位置微调留出了调整余量，降低现场安装的对位难度，底座与箱体主体之间设置有加强筋结构，能够提升箱体整体的刚性，避免设备运行过程中因传动负载波动产生的箱体形变，保障齿轮副的啮合精度始终处于合理区间。输入轴与输出轴采用平行轴布置方式，轴伸端均伸出箱体外部，轴与箱体的配合位置设置有轴承安装位与密封结构，既可以支撑传动轴承受传动过程中的径向与轴向载荷，

　　也能防止润滑油顺着轴伸位置泄漏。箱体顶部设置有透气塞与观察盖板，透气塞用于平衡箱体内外的气压差，避免设备运行过程中箱体内温度升高、气压增大导致的密封件失效漏油问题，观察盖板则可以在不拆解上箱盖的情况下，快速检查内部齿轮的啮合状态、润滑油液位情况，日常巡检维护的便利性大幅提升。从安装边界来看，这款齿轮箱的整体外形为规整的近似长方体结构，底部安装面为平面，安装时需要保障安装基座的平面度符合要求，避免强行安装导致的箱体变形，输入轴与原动机、输出轴与作业端的连接优先采用弹性联轴器，能够补偿少量的安装同轴度误差，减少传动过程中的冲击振动。箱体内部的齿轮副采用渐开线圆柱齿轮设计，啮合传动过程中传动平稳、噪音低，

　　承载能力能够满足恒定负载与小幅波动负载的工况需求，箱体内腔预留有足够的储油空间，采用油浴润滑方式即可满足齿轮与轴承的润滑需求，无需额外配置强制润滑系统，整体结构简单可靠，维护成本较低。在设计过程中，箱体的壁厚经过受力核算，既能够承受传动过程中的载荷冲击，也避免了不必要的材料冗余，控制整体设备重量，箱体外部的圆弧过渡设计既符合铸造工艺的要求，减少铸造过程中的应力集中问题，也能提升整体的结构强度，避免尖角位置的应力开裂风险。这类齿轮箱在选型应用时，需要匹配对应的传动比、额定输入转速与额定输出扭矩，确保参数符合实际工况的负载要求，安装时要保证传动轴的同轴度误差在允许范围内，日常运行过程中需要定期检查润滑油的油位与油质，按照维护周期更换润滑油，检查连接螺栓的紧固状态，即可保障设备长期稳定运行。
