带杠杆手柄的直角式黄铜排水截止阀结构

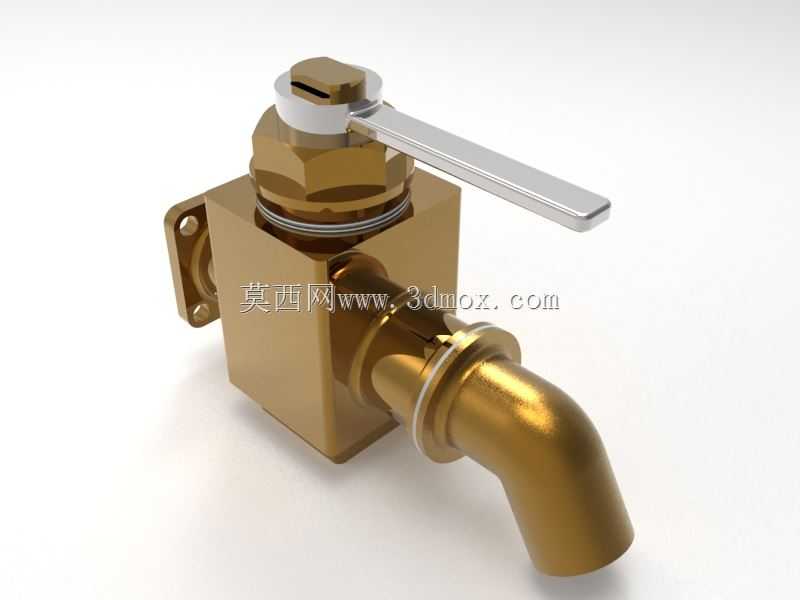

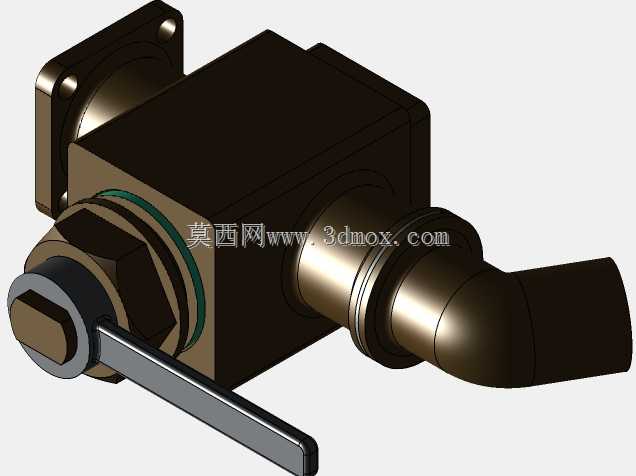

　　在工业流体输送管路、小型实验装置流体回路、中小型储液设备的末端排液点位，这类直角式带杠杆手柄的排水阀是十分常用的流体控制部件，核心作用是在需要排空管路或储液腔内部介质时，通过手柄操作快速实现通路启闭，完成残液、废液的定向排放，避免管路积液引发的介质沉积、冻裂、腐蚀等后续问题。不同于常规直通式阀门的流道走向，这款阀门采用直角式流道设计，进水端为带安装法兰的方形阀体结构，出水端为向下弯折的弯管结构，能够直接适配垂直方向的排液需求，不需要额外加装弯头改变管路走向，减少了管路连接点的泄漏风险，也能让排液方向更贴近接液容器，减少液体喷溅的可能。阀体主体采用方形结构设计，并非传统阀门的圆柱形阀体，这种设计一方面是为了适配侧面法兰安装的需求，

　　方形结构的安装面加工基准更容易找正，法兰上的两个安装孔可以直接通过螺栓固定在储液设备侧壁或者管路末端的法兰盘上，安装时不需要额外的夹持工装来固定阀体，方形的侧壁也能更好地贴合安装面，保证密封面的压紧力均匀；另一方面方形阀体的内部流道加工可以获得更稳定的壁厚，在铸造环节也更容易保证铸件的致密性，减少砂眼、气孔等铸造缺陷带来的泄漏隐患。顶部的启闭控制采用杠杆式长手柄，手柄长度经过力矩匹配，操作人员只需要施加很小的力就可以带动阀芯旋转90度完成启闭动作，相比短手柄的阀门操作更省力，即使是戴防护手套的工况下也能轻松完成操作，手柄端部做了圆滑过渡处理，没有尖锐棱角，避免操作时刮伤手部。阀芯部分采用金属硬密封配合结构，密封面经过研磨处理，

　　能够耐受一定温度的液体介质，也能适应含有少量细小固体颗粒的废液排放场景，相比软密封结构的阀门，耐磨性能更好，使用寿命更长，适合频繁启闭的排液操作场景。安装边界方面，进水端法兰的安装孔距适配常规小通径管路的法兰标准，方形阀体的边长尺寸控制在紧凑范围内，不会占用过多的安装空间，即使是在设备侧壁排布多个排液点的场景下，相邻阀门之间也不会出现安装干涉；出水弯管的长度经过优化，末端的出水位置刚好能够避开安装法兰的固定螺栓区域，排液时液体不会顺着阀体流到安装螺栓上造成螺栓腐蚀，也方便在下方放置接液桶或者引流管。从设计逻辑来看，这款阀门的结构没有冗余的零部件，整体零件数量少，拆解维护十分方便，

　　只需要拆下顶部的压盖就可以取出阀芯进行清理或者更换密封件，日常维护不需要复杂的专用工具，适合车间、实验室、小型加工设备这类没有专业阀门维护团队的场景使用。流道的通径设计匹配常规小流量排液需求，流道内壁做了平滑过渡处理，没有直角突变的结构，排液时的流阻更小，排液速度更快，也不容易在流道内部残留介质，排液完成后关闭阀门，流道内部的残液会顺着出水弯管完全排空，不会有积液存留在阀体内部，避免冬季低温环境下积液结冰胀裂阀体的问题。阀体表面采用抛光处理，一方面是提升外观质感，另一方面光滑的表面不容易积存灰尘和油污，日常清洁十分方便，用抹布擦拭就可以去除表面的污渍，适合对卫生条件有一定要求的食品加工、实验室试剂存储等场景的排液需求。在实际选型应用中，这类阀门通常用在储液罐底部排液、设备冷却回路末端排空、小型液压系统的放油点位、水处理设备的采样排液等位置，相比普通的水龙头结构，它的密封承压能力更强，能够承受一定的管路背压，不会出现关闭后滴漏的问题；相比大型的工业截止阀，它的结构更紧凑，成本更低，操作更便捷，不需要旋转多圈手轮，只需要扳动手柄90度就可以完全开启或者关闭，操作效率更高。
