贴片式精密可调电位器3362P结构

　　这类方形贴片微调电位器常见于控制板、通信模块、电源板和传感器调理电路中，主要承担小信号参数校准、阈值微调、增益匹配和分压设定等任务。与面板操作型电位器不同，3362P属于板载调试元件，通常在整机装配、测试或维护阶段通过螺丝刀旋转调节，正常运行后不再频繁动作，因此结构重点不在操作手感，而在于占位紧凑、焊接可靠、调节稳定以及与PCB布局的兼容性。

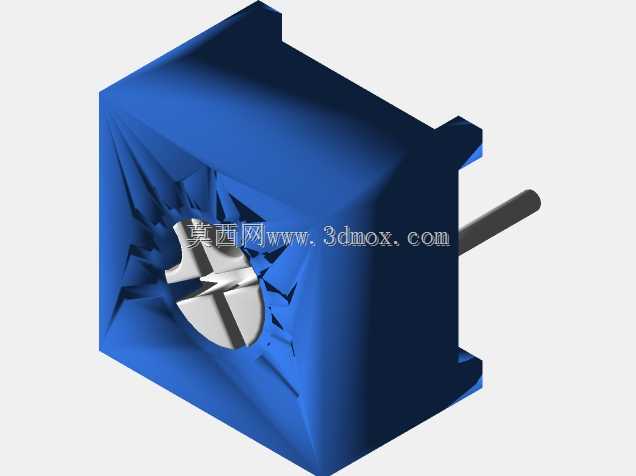

　　从三维结构看，元件主体采用近似方形的塑封外壳，顶部预留十字形调节槽，调试工具可垂直插入并带动内部电刷转动。顶面刻度与止位结构用于提示调节范围，旋转行程对应电阻输出端在总阻上的连续变化。模型中蓝色本体表达绝缘封装，顶部金属区域体现调节驱动与电刷接触部分，底部绿色基板对应PCB安装面，橙色焊端则表现贴片端子与电路板之间的焊接边界。该类元件一般为表贴回流焊装配，布局时需要在本体周围保留焊盘、钢网开口、阻焊间距和螺丝刀操作空间，避免相邻高器件遮挡调节口。

　　设计这类元件模型时，不能只画一个外观方块。实际结构需要同时表达本体高度、端子伸出位置、顶部调节槽深度、旋转中心、底部贴装面以及周边禁布区域。对于PCB结构工程师而言，调节槽方向尤其关键：若设备内部线束、屏蔽罩、散热片或外壳筋位压住电位器顶部，量产调试时将无法下刀；若调节口朝向板边，则可在不开壳或少拆件的情况下完成校准。建模时应把焊端与本体分开处理，焊端位置需与封装库一致，本体倒角和底部微小间隙也要保留，这样在干涉检查时才能反映真实贴装状态。

　　功能上，3362P内部由电阻体、滑动电刷、驱动机构和三个外部端子组成。两端端子对应固定电阻体，中间端子为滑动抽头。通过旋转调节螺钉，电刷在电阻轨上改变接触位置，从而改变抽头与两端之间的阻值。它可作为可变分压电阻使用，也可将抽头与一端并联作为两端可调电阻使用。在传感器信号调理中，常用来补偿零点偏移；在电源反馈回路中，可微调输出电压；在通信射频或模拟前端中，也可用于匹配偏置电平。由于其功率承载能力较小，通常不适合大电流负载，设计时应把它放在高阻抗、小电流信号链路中。

　　安装边界方面，方形贴片电位器的优势是占用板面规则，适合高密度自动贴装。布局时应关注本体与焊盘的同轴关系，端子焊接区不能被丝印或阻焊分割；邻近电容、电阻、连接器等元件要留出吸取和识别空间。若板子需要涂覆三防漆，调节槽区域通常要在工艺上遮蔽或预留后期处理方式，否则漆液进入转动机构可能影响电刷接触。结构建模还要考虑维修复焊场景，端子附近不宜布置不耐热塑料件或高大元件，以免返修热风加热时造成相邻器件损伤。

　　从整机设计角度看，这类微调件虽然体积小，却会影响生产调试效率。三维模型应准确呈现顶部调节口与外壳、屏蔽罩、线束之间的空间关系，而不是仅仅满足电气符号连接。通过在装配中保留工具进入路径、焊接端子和板面对位关系，可以在设计阶段提前发现调节口被遮挡、焊盘距离不足、壳体压件等问题，从而减少试产后的PCB改板和结构返工。
