外啮合齿轮式流体输送泵结构设计

这款齿轮泵属于容积式流体输送元件，核心依靠壳体内一对相互啮合的齿轮在转动过程中形成的密闭容积变化完成介质吸排，在液压系统、润滑回路、低压流体输送场景中应用十分广泛。从实际使用场景来看，这类泵常配套在小型液压站、机床润滑系统、燃油输送单元、轻工流体灌装设备中，适合输送粘度范围适配的无固体颗粒介质，相比叶片泵、柱塞泵，它的结构更简单，抗介质污染能力更强，维护成本更低，在中小流量、中低压力的工况下稳定性表现突出。

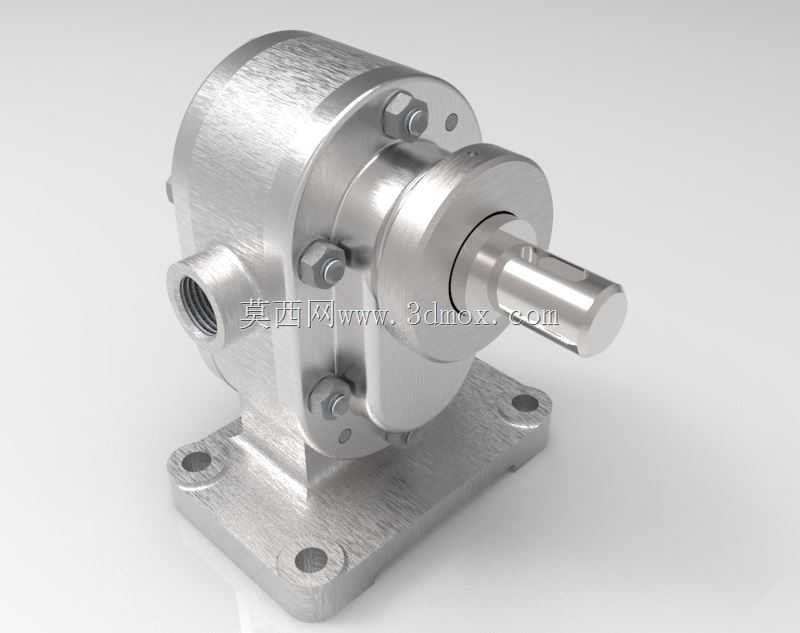

从功能特性来看，该泵采用带底座的一体式安装结构，进出油口采用内螺纹连接形式，轴伸端为圆柱轴伸搭配平键传动接口，可直接通过联轴器与驱动电机连接，也可通过带轮、齿轮组实现间接传动。泵体采用整体式铸造壳体结构，齿轮端盖通过内六角螺栓与主壳体紧固，结合面依靠加工精度保证密封性能，无需额外加装密封垫片即可满足低压工况的密封要求，减少了装配环节的密封件损耗。底座设置四个对称分布的安装通孔，可直接通过螺栓固定在设备安装面或安装支架上，安装孔的位置公差经过匹配设计，能保证泵轴与驱动轴的同轴度调整余量，避免安装偏心导致的轴封磨损、轴承偏载问题。

设计思路上，这款泵的齿轮采用渐开线圆柱直齿结构，啮合重合度经过优化，既保证了传动过程的平稳性，又能控制困油区间的容积变化幅度，减少运行过程中的压力脉动与噪音。轴封位置设置在端盖与轴伸的配合段，预留了标准密封件的安装槽位，可根据输送介质的特性适配丁腈橡胶、氟橡胶等不同材质的密封件，满足不同介质的密封需求。进出油口的位置设置在泵体侧下方，既保证了吸油口的充油效率，又能避免停泵时介质回流导致的下次启动干磨问题。

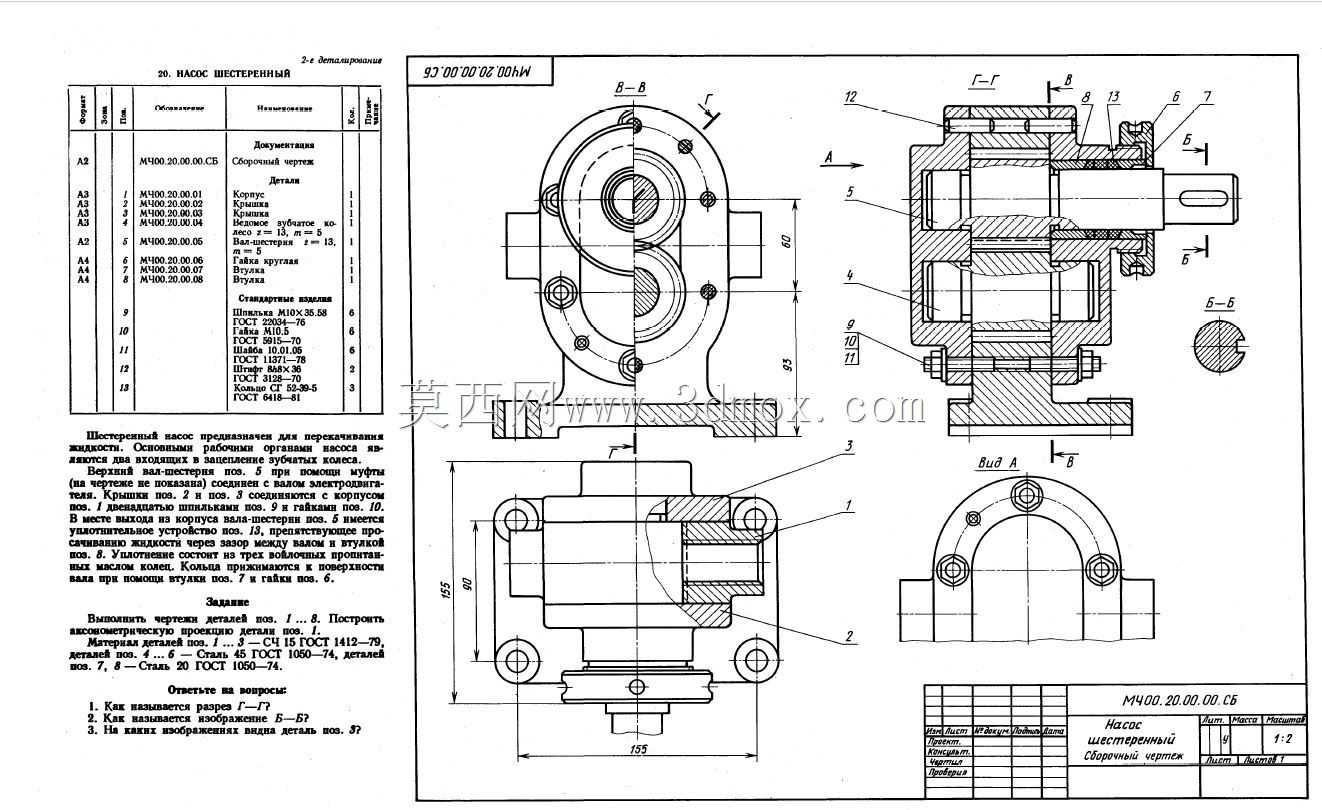

从安装边界来看，泵体的整体外形轮廓方正，底座的安装孔距、轴伸的中心高度、进出油口的螺纹规格都经过标准化匹配，可直接替换同参数规格的同类型齿轮泵，无需对原有设备的安装位、管路接口做额外改造。泵体的重量分布集中在底座区域，安装后重心稳定，运行过程中的振动幅度小，不需要额外加装减震装置即可满足常规工况的使用要求。在结构细节上，齿轮与轴的配合采用过盈定位加键传动的形式，保证大扭矩传动下的连接可靠性，端盖与壳体之间设置定位销孔，装配时可通过定位销保证齿轮啮合间隙的一致性，避免人工装配误差导致的齿轮卡滞、内泄过大问题。
