VAZ2123车型节温器壳体结构设计

　　这款节温器壳体是适配VAZ2123车型冷却回路的核心承载构件，日常装车后承担着冷却液分流、节温器安装定位、多回路管路对接的核心作用，是发动机冷却系统中不可缺少的结构件。从实际装车场景来看，该壳体安装在发动机缸体出水端与散热器回路、暖风回路、小循环回路的交汇位置，需要同时对接四路不同走向的冷却管路，还要为节温器芯体提供密封安装腔，工作过程中长期承受0.1-0.15MPa的冷却液压力，以及-40℃到110℃的交变温度冲击，对结构强度、密封可靠性、流道顺畅度都有明确的工程要求。

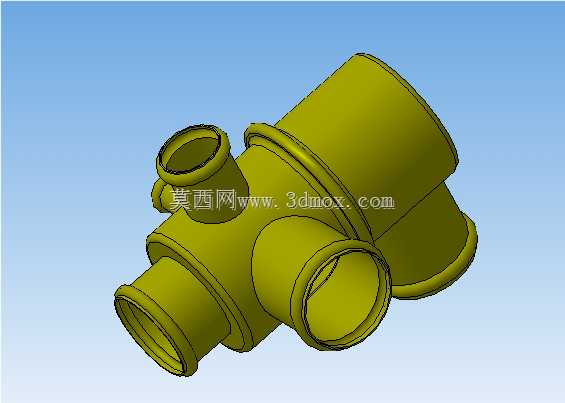

　　设计过程中首先要匹配发动机舱内的安装边界，整体采用多通式一体铸造成型结构，主体为圆柱形主腔体，用来容纳蜡式节温器芯体，主腔体的轴向两端分别对接发动机缸体出水侧和散热器进水侧的大直径管路，接口处设计有外翻的唇边结构，用来适配橡胶软管的卡箍安装，唇边厚度控制在3mm，既保证卡箍压紧时的结构强度，避免长期使用后唇边开裂，又不会过度增加材料用量。主腔体侧面延伸出三个不同角度的支管接口，分别对应暖风回路、小循环回路、膨胀水箱回水回路，三个支管的轴线角度完全匹配原车管路的走向，避免装车后管路出现弯折、憋流的问题，每个支管的通径都根据对应回路的冷却液流量做了匹配，暖风回路支管通径略小于小循环回路，保证暖风回路的流量满足制热需求的同时，不会分流过多冷却液影响冷机暖机速度。

　　结构设计上充分考虑了铸造工艺的可行性，所有转角位置都做了R2-R3的圆角过渡，避免铸造过程中出现应力集中、冷隔缺陷，主腔体与支管连接的位置做了局部加厚处理，加厚区域延伸长度为15mm，抵消支管安装时的侧向力矩，避免长期震动后连接处出现裂纹。主腔体内部的节温器安装台肩做了0.8mm的密封面宽度设计，台肩平面度控制在0.05mm以内，保证节温器密封圈压紧后不会出现渗漏，台肩下方设计有定位卡槽，用来限制节温器芯体的周向转动，避免节温器开启时的水流冲击导致芯体移位。

　　从安装边界来看，整个壳体的最大外轮廓尺寸控制在120mm×100mm×90mm范围内，完全适配VAZ2123车型发动机舱的预留安装空间，不需要改动周边的发电机、进气管等周边部件的位置，所有管路接口的中心距、轴线角度都和原车部件完全匹配，装车时可以直接替换原有损坏的壳体，不需要额外制作转接件。壳体外壁没有多余的凸台结构，仅在主腔体侧面预留了一个传感器安装孔位，可以适配原车的水温传感器安装需求，孔位内设计有M12×1.5的标准管螺纹，螺纹深度12mm，保证传感器拧紧后的密封性能。

　　流道设计上做了顺滑过渡处理，主腔体与各支管的连接位置没有突兀的直角结构，冷却液在腔体内流动时的阻力损失控制在5kPa以内，不会因为壳体结构导致冷却回路的流量不足，节温器开启后大循环回路的流道通径和主腔体通径保持一致，保证大流量冷却液可以顺利流向散热器，避免发动机出现过热问题。冷机状态时节温器关闭，冷却液通过侧面的小循环支管直接回流到水泵进水口，缩短暖机时间，小循环支管的入口位置正对着节温器的旁通阀出口，保证小循环回路的水流顺畅，不会出现气堵问题。

　　材料选型上适配铝合金高压铸造工艺，壁厚整体控制在3.5mm，局部受力位置加厚到5mm，既保证整体结构的强度，满足1.5倍工作压力下的密封测试要求，又能控制零件重量，整个壳体成品重量控制在280g左右，不会给发动机增加额外的负重。所有管路接口的唇边外径都比对应橡胶软管的内径大1mm，保证橡胶软管套装后有足够的抱紧力，配合卡箍压紧后可以承受120℃下的长期工作，不会出现脱管、渗漏的问题。
