VAZ21214发动机凸轮轴三维结构设计

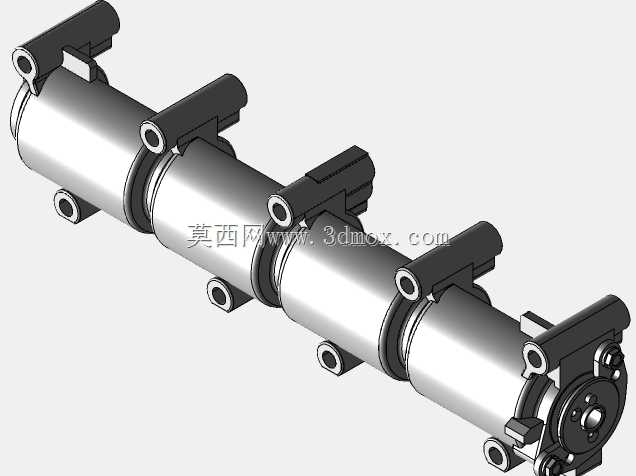

　　在小排量纵置四驱动力总成的配气系统开发中，凸轮轴作为控制气门开闭时序的核心执行部件，其结构精度直接决定了发动机的充气效率、怠速稳定性与全工况动力输出表现，本次建模的凸轮轴适配VAZ21214系列发动机及其同平台改型机型，是针对该机型原厂配气参数完成的全尺寸三维结构还原。从实际装车场景来看，该部件安装于发动机缸盖上部的凸轮轴轴承座孔位，沿缸盖长度方向布置，上方通过凸轮轴盖完成轴向与径向限位，下方直接驱动挺柱、推杆与摇臂组件，最终实现进排气门按照预设的配气相位完成开启与关闭动作，适配机型多用于小型硬派越野车辆，需要兼顾低转速扭矩输出与高转速持续运转的可靠性，因此凸轮轴的结构设计需要同时满足耐磨、抗扭、轻量化多重要求。从结构设计思路来看，

　　该凸轮轴采用整体式铸造后精加工的成型方案，轴身沿轴向分布多组凸轮型线与支撑轴颈，每一组凸轮对应一个气缸的进/排气门，型线轮廓经过动力学优化，能够在保证气门最大升程满足进气流量要求的前提下，尽可能降低气门落座冲击，减少配气机构的往复运动惯性力；支撑轴颈的直径与轴瓦配合间隙严格按照原厂装配公差设定，保证轴体高速旋转时的径向跳动量控制在允许范围内，避免出现凸轮型线偏磨、气门开闭时序错位的问题。轴体上分布的多个安装凸耳结构，是用于固定凸轮轴位置传感器信号齿、附属管路支架的集成式安装位，这类集成设计能够减少缸盖上部的附加支架数量，降低整机装配复杂度，同时避免附加部件在发动机长期振动工况下出现松动脱落的风险。从安装边界尺寸来看，

　　该凸轮轴的总长度完全匹配VAZ21214缸盖的凸轮轴腔室长度，两端的轴向定位结构与缸盖端面的止推片配合，能够将轴体的轴向窜动量控制在0.1-0.2mm的合理区间，既不会因为窜动量过大导致配气相位偏移，也不会因为间隙过小出现热膨胀卡滞的问题；各凸轮桃尖的相位角度严格按照直列四缸发动机的点火间隔角设定，相邻做功气缸的凸轮桃尖夹角为90度，保证各缸进排气动作交替顺畅，不会出现进排气重叠角异常导致的排气倒灌、进气损失增大问题。从功能特性层面分析，该凸轮轴的轴颈表面与凸轮型面均设计有对应的润滑油道开孔，发动机运转时来自缸盖主油道的压力机油会通过轴颈与轴承座的配合间隙进入摩擦表面，形成稳定的压力润滑油膜，降低凸轮与挺柱接触面、

　　轴颈与轴瓦接触面的磨损速率，延长配气机构的整体使用寿命；轴体末端的驱动端结构设计为与正时链轮配合的定位销孔与键槽，能够保证正时系统传递的扭矩稳定驱动凸轮轴旋转，不会出现正时跳齿导致的气门与活塞运动干涉问题。在三维建模过程中，所有结构的圆角、倒角、退刀槽细节都按照实际加工工艺要求完成还原，比如轴颈与凸轮型面过渡位置的圆角能够有效降低应力集中系数，避免轴体在长期交变扭矩作用下出现疲劳断裂；安装凸耳上的螺栓孔位置度严格匹配缸盖与附属部件的安装点位，保证虚拟装配时能够实现无干涉装配，可直接用于后续的配气机构运动仿真、缸盖装配干涉检查、维修拆装模拟等工程场景，也能作为同类型小排量发动机凸轮轴结构改型设计的参考基准，帮助结构工程师快速完成配气相位调整、凸轮型线优化后的结构迭代，减少前期建模的重复工作量。
