拉达越野车加强型传动安装支撑板

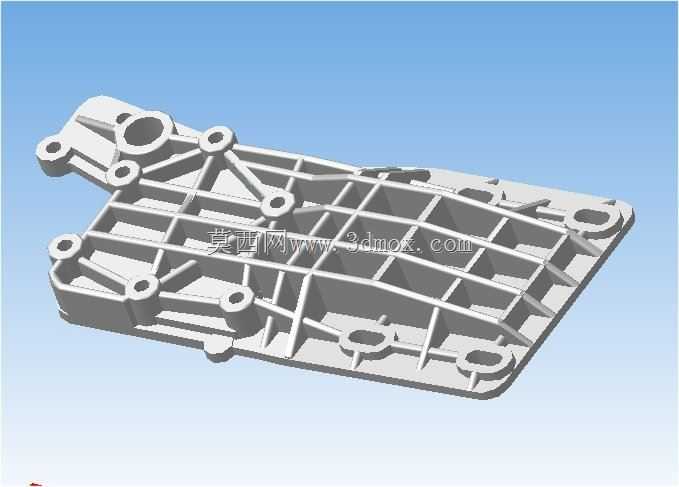

　　这块异形铸铝承托板是拉达尼瓦系列四驱越野车型传动分动模块的配套安装基座，在整车底盘布局里承担着分动器、传动连接构件与车身纵梁之间的载荷传递、定位约束功能，是硬派越野底盘改装与原厂备件替换场景里十分常见的结构件。

　　从实际装车工况来看，车辆在非铺装路面交叉轴行驶、冲坡脱困、拖拽重载时，分动器输出端会持续承受交变扭矩与冲击载荷，原厂薄冲压支架很容易出现安装孔位撕裂、板面共振变形的问题，这款加强型支撑板采用整体铸造成型的网格筋布局，完全替代原冲压焊接支架，把分散的安装点位整合到同一刚性基体上，从根源上消除多片拼接支架的装配公差累积。

　　板面的结构排布完全围绕装车边界展开：外缘错落分布的十余个沉头通孔，分别对应车身纵梁预装位、分动器壳体定位螺孔、周边管线固定卡扣位，孔位周边全部做了局部凸台加厚，螺栓锁紧时的压应力不会直接作用在薄筋区域，避免长期震动后螺栓松旷。板面内侧没有做成整块实心平板，而是顺着载荷传递路径布置了纵横交错的加强筋：主受力方向的筋条直接连通对角的两个核心安装孔，把分动器工作时产生的扭矩直接传导到车身纵梁的强结构区，横向筋条则交叉连接各纵向主筋，把大板分割成多个封闭的三角格构，在控制整体重量的前提下，把板面的抗扭刚度提升到实心板的八成以上，同时铸铝材料的阻尼特性可以吸收传动系统运转产生的高频震动，避免支架与车身发生共振异响。

　　建模过程中首先要锁定整车底盘的安装硬点坐标：先调取分动器壳体的对接端面螺孔位置、车身纵梁上的四个原始安装孔位坐标，以此为基准拉伸出支撑板的基础外轮廓，外轮廓边缘全部做了避让切角，对应底盘下方的传动轴摆动空间、排气管路走形间隙，装车后不会和周边运动部件发生运动干涉。筋条的高度并非统一数值：靠近分动器主安装座的区域筋高最大，往车身安装端逐步过渡降低，既保证核心承载区的刚性，也避免板件局部过高和底盘护板产生装配冲突。所有孔位的同轴度、端面平面度都按照装车公差要求做了约束，铸造成型后仅需要对安装接合面做少量铣削加工，即可满足装配要求。

　　在越野改装场景中，这款支撑板还可以兼容升高悬挂后的分动器下移微调需求，部分预留的辅助孔位可以加装传动减震垫块，进一步缓冲大扭矩冲击；日常维保场景里，当原车支架出现开裂、孔位滑牙故障时，直接替换该集成式支撑板，不需要在车身上额外打孔焊接，大幅缩短维修工时。板件上的多处镂空槽同时兼顾了涉水行驶时的泥沙排出功能，越野穿越后堆积在板面上的泥水可以直接从格栅间隙漏出，不会长期积留造成铸铝表面腐蚀。整个结构没有多余的装饰特征，每一处凸台、每一条筋条都对应明确的载荷路径或者装配避让需求，完全是面向底盘恶劣工况做的功能性结构设计。
