军用KT-2手动电缆卷绕收纳装置结构

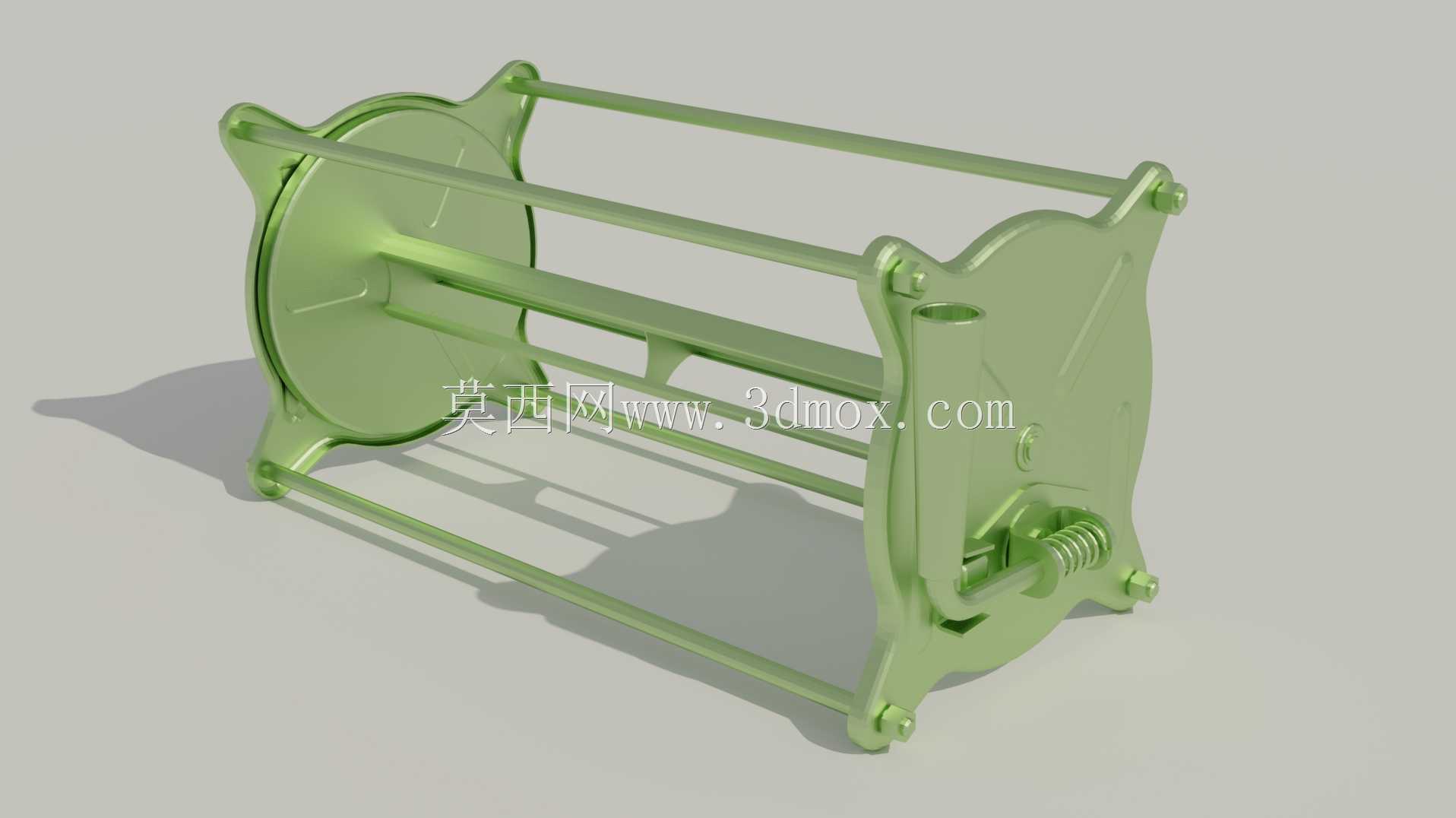

　　野外驻训、临时通讯架设、应急电力布设场景里，线缆的收放效率直接影响作业推进速度，松散拖拽的线缆不仅容易被履带、车辆碾压破损，还会绊倒作业人员，造成不必要的非战斗损伤，这款手动式电缆卷盘正是针对这类野外复杂工况设计的便携线缆收纳载体。从结构设计逻辑来看，整体采用双侧辐板式支撑框架，没有采用全封闭筒式卷绕腔体，而是用多根平行金属辊杆构成卷绕承载面，这种设计首先能大幅降低整体自重，野外携行时不会给作业班组增加过多负重，其次开放式的辊杆结构不会积存泥沙、雨水，在雨天、滩涂、沙尘环境下使用后，不需要拆解清理缝隙里的杂物，直接用清水冲刷就能快速完成维护，避免杂物卡滞转动结构。两侧的端板做了外伸的支脚结构，不需要额外配置安装支架，

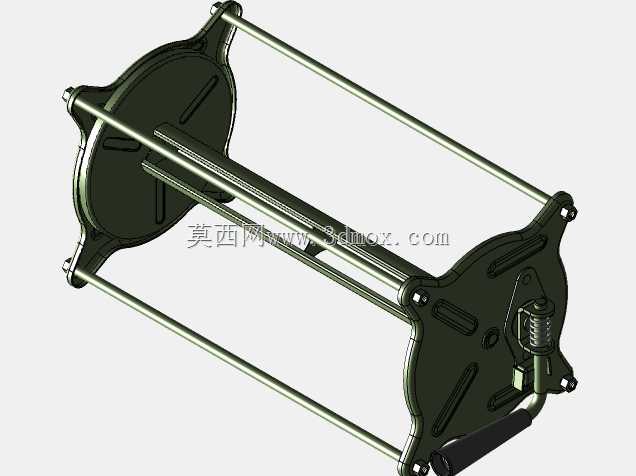

　　直接放置在地面就能保持稳定，支脚的外伸角度经过力学校核，满盘承载线缆时，即便受到侧向的线缆拉扯力，卷盘也不会发生侧翻，端板边缘做了圆弧过渡处理，没有尖锐的冲压棱角，避免作业人员快速收线时被棱角划伤。卷盘的驱动侧集成了棘轮止逆结构，也就是端板下方带弹簧的棘爪组件，当拉出需要长度的线缆后，棘爪会自动卡入端板的棘轮齿槽，阻止卷盘反向回转，不需要额外设置锁止销，作业人员布设线缆时可以随时停手固定线缆长度，不需要专人扶住卷盘防止回卷；收线时只需要扳动棘爪解除锁止，转动侧方的摇柄就能带动卷盘回转，摇柄的握持位置做了偏心设计，转动时的力臂更长，满盘状态下收线也不需要施加过大的握持力，长时间操作不容易产生肌肉疲劳。从安装边界尺寸来看，

　　卷盘的整体宽度适配常规单人携行的背架尺寸，两侧端板的最大外径控制在常规战术携行包的容纳范围内，不需要拆分就能直接装入装具，卷绕腔体的有效宽度匹配常用的军用通讯电缆、轻型电力电缆的最小弯曲半径要求，卷绕过程中线缆不会因为弯曲半径过小出现线芯折断、外护层开裂的问题，辊杆的排布间距经过计算，最细的被复线也不会从辊杆缝隙中脱出卡入转动间隙。和民用塑料材质的电缆盘不同，这款结构全部采用金属材质成型，表面做了军绿色防护涂覆，耐磕碰、耐低温性能更强，在零下三十度的寒区环境下不会因为低温脆裂，在戈壁区域的强紫外线照射下也不会出现涂层老化脱落的问题。摇柄和主轴的连接采用快拆结构，不需要工具就能快速拆下摇柄，收纳时可以将摇柄卡在端板的预留卡槽内，

　　不会因为外凸的摇柄勾挂装具、植被。端板上预留的镂空位置既可以作为搬运时的握持把手，也能在需要固定使用时，通过绑带、钢钎将卷盘固定在地面或者工事支架上，满足长时间固定点位的线缆收放需求。卷绕辊杆和两侧端板的连接采用铆接固定，没有采用容易松动的螺纹连接，长期颠簸运输后也不会出现辊杆脱落、结构散架的问题，主轴位置采用自润滑衬套，不需要定期加注润滑脂，在长期缺乏维护的野外环境下也能保持顺畅的转动性能，不会因为锈蚀出现卡滞。实际作业中，两名作业人员配合时，一人负责牵拉线缆布设，一人负责看管卷盘止逆，单根一百米长度的轻型通讯线缆只需要不到三分钟就能完成布设，撤收时一人转动摇柄，一人负责梳理线缆避免打结，五分钟内就能完成全部线缆的收卷整理，相比传统的人工圈绕收纳，效率提升三倍以上，还能避免线缆打结、扭曲造成的线芯损伤，延长线缆的实际使用寿命。
