工业流体管路用精密过滤器件结构设计

　　在工业流体输送系统的实际运行场景里，过滤器件是保障管路下游设备稳定运行的核心基础部件，无论是液压动力回路、工业给排水管路、化工介质输送管线，还是气动控制系统的气源处理段，都需要匹配对应精度的过滤组件来拦截介质中的固体杂质、锈蚀颗粒、絮状沉积物，避免杂质进入精密阀组、泵体腔室、执行元件内部造成配合面划伤、流道堵塞、密封失效等故障。本次设计的过滤器件，在前期方案阶段就针对常规滤器在实际工况中暴露的痛点做了结构优化，首先拆解了现场运维的核心需求：多数工业现场的滤器安装空间局促，运维人员更换滤芯时往往没有足够的操作空间完成大角度的拆装动作，因此在壳体结构上采用了快拆式的端盖锁紧结构，不需要完全拆除所有紧固件就能打开滤腔完成滤芯更换，同时在壳体的进出流道位置做了同轴度公差约束，保证安装时管路对接不需要额外调整角度就能完成法兰或者螺纹接口的对齐，减少现场安装的配管工作量。

　　从功能特性来看，这款滤器的内部流道做了渐扩式设计，介质从入口进入滤腔后流速会平缓降低，避免高速流体直接冲击滤芯表面造成局部载荷过大，缩短滤芯使用寿命，同时滤腔底部预留了足够的沉渣空间，拦截下来的大颗粒杂质会在重力作用下沉降到沉渣区，不会随着流体扰动重新附着在滤芯表面，有效延长滤芯的维护周期。滤芯的安装定位结构采用了端面密封加径向定位的双重配合形式，避免介质出现旁通短路的情况，保证所有通过滤器的介质都经过滤芯的过滤层，不会出现未过滤的介质直接流向下游的问题。在安装边界的尺寸设计上，这款滤器的整体外轮廓做了紧凑化处理，进出接口的中心距、壳体最大外径、端盖拆装所需的最小操作空间都经过反复校核，能够适配多数工业标准管路的安装间距，不需要对原有管路做大规模改造就能直接替换同通径的老旧滤器，同时壳体上预留了压差检测接口的安装位，用户可以根据实际需求加装压差发讯器，当滤芯堵塞造成进出口压差达到设定阈值时就能触发提醒，不需要运维人员定期拆检判断滤芯状态。

　　设计过程中还针对不同工况的适配性做了结构冗余考虑，滤器的安装支架预留了多个方向的固定孔位，既可以水平安装在水平管路上，也可以垂直安装在竖向管路上，不会因为安装方向的问题影响沉渣和排气效果，壳体顶部预留了排气螺塞的安装位置，初次投用的时候可以方便排净滤腔内部的空气，避免气阻造成流体输送效率下降，底部则预留了排污螺塞，日常维护的时候不需要打开端盖就能排出沉渣区积存的杂质，减少运维的工作量。从结构强度的角度，壳体的壁厚经过压力工况校核，能够满足常规工业流体管路的工作压力要求，所有密封配合面的粗糙度、公差等级都按照工业密封件的适配要求设计，能够适配丁腈橡胶、氟橡胶等不同材质的标准密封圈，用户可以根据输送介质的腐蚀特性、温度范围选择对应的密封件，不需要额外修改密封槽的尺寸。

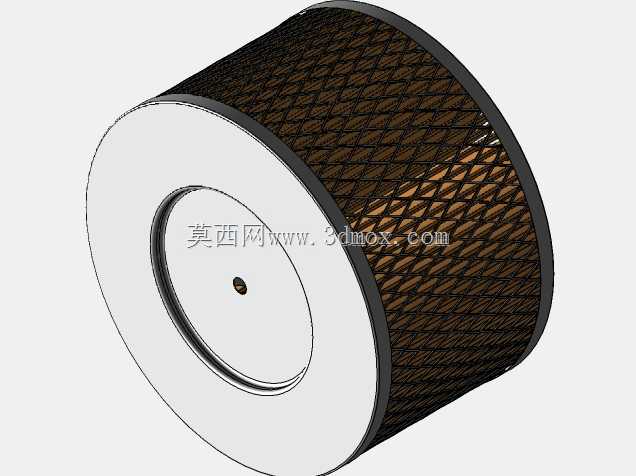

　　在实际的工程选型过程中，结构设计人员可以直接基于这个三维模型调整通径、过滤精度、壳体材质等参数，快速适配不同的工况需求，比如应用在液压系统时可以将滤芯精度调整到对应系统的清洁度要求，应用在给排水系统时可以更换适配大流量的滤芯结构，应用在化工管路时则可以将壳体材质调整为耐腐蚀的合金或者非金属材质。模型的所有配合尺寸都按照工业标准做了参数化关联，修改接口尺寸的时候不会出现配合错位、结构干涉的问题，能够有效缩短同类产品的设计开发周期，减少重复建模的工作量。
