铝合金通讯设备散热防护壳体结构

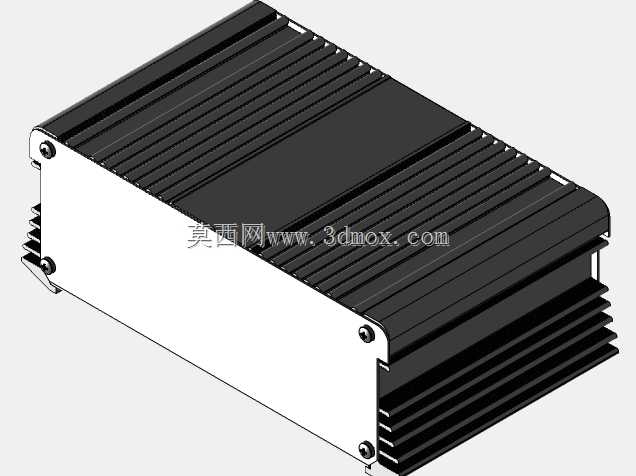

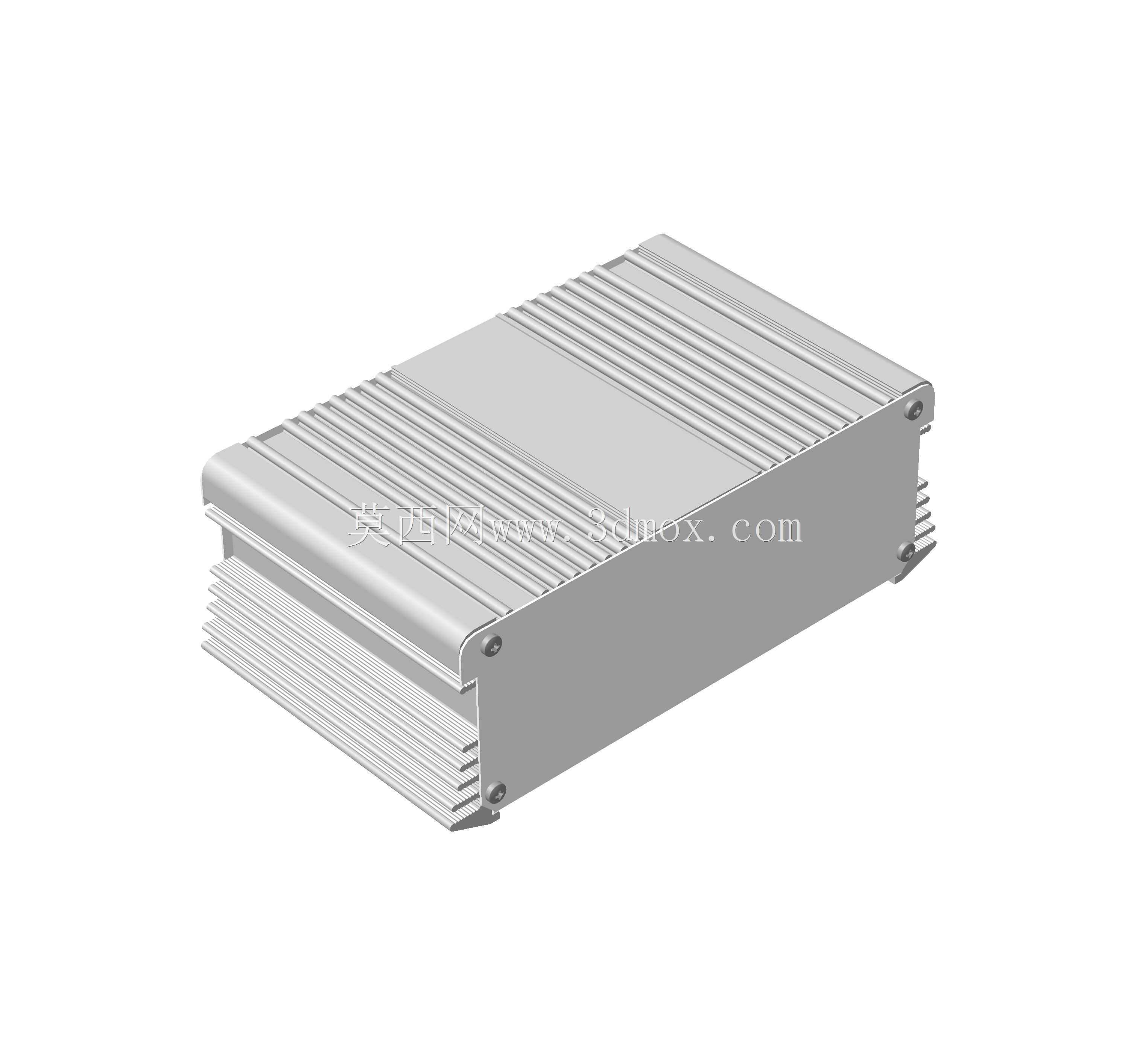

　　这款散热壳体采用铝合金型材加工成型，是为通讯类电子设备、工控主板模块量身设计的封装防护结构，在户外通信基站终端、车载信号处理单元、工业现场数据采集模块、小型电源转换装置等场景中广泛使用。壳体整体为长方盒体构型，主体由上下两组对合的铝型材腔体组成，型材表面一体挤出多道平行散热鳍片，鳍片沿壳体长度方向连续排布，上下壳体的外表面均布置密集肋条，既大幅增加与空气接触的换热面积，又能借助型材肋条提升整体截面抗弯刚度，避免薄铝板受挤压发生凹陷变形。

　　从实际装配逻辑来看，这类壳体的核心作用有两点：一是为内部印制电路板、功率器件、接线端子提供物理防护，隔绝现场粉尘、溅水与外力磕碰；二是将内部发热芯片、功率管工作时产生的热量快速传导到外表面，通过自然对流或者强迫风冷把热量散出，保证电子元件长期工作在允许温度区间。设计时没有采用额外加装独立散热器的方案，而是把散热结构直接做在壳体壁面上，内部功率器件可以通过导热硅胶垫直接贴靠壳体内侧平面，热量无需经过多层空气间隙就能传导到外侧鳍片，热阻路径更短，整机装配零件数量也更少。

　　壳体两端预留端板安装位，端板通过侧壁端部的螺丝孔位与型材主体锁紧，端板上可根据需求开孔布置航空插头、电源接口、信号指示灯、网线接口等外接元件，装配时先将固定好电子元件的内托板滑入型材腔体的导向槽内，再扣合上下壳体、锁紧两端端板即可完成整机组装，无需复杂的焊接工序，后期维护拆开端板就能抽出内部板卡，检修效率很高。

　　外形尺寸方面，该壳体长宽高比例适配常规6英寸级通讯模块的安装边界，长度方向预留足够空间排布多块电路板与接线端子，宽度方向兼容标准导轨安装或者壁挂固定孔位，高度方向在容纳最高电容、连接器元件的前提下，通过鳍片向外延伸拓展散热面积，不会额外占用柜体内部的安装高度。壳体侧壁的鳍片间距经过合理设定，自然对流场景下空气可以在肋片间隙顺畅流通，不会因为间隙过小出现气流阻滞积热，即便是竖直安装在控制柜内，热空气沿鳍片通道自下而上流动也能形成稳定烟囱效应，强化散热效果。

　　结构细节上，上下壳体对合面设计有搭接止口，扣合后可以阻挡缝隙直接透入粉尘，端部螺丝采用沉头布局，锁紧后螺丝头部不突出壳体外表面，整机组装后外轮廓规整无凸起，既方便多台设备并排堆叠安装，也避免搬运过程中突出螺丝刮伤线缆或者操作人员。铝型材本身的材质特性也兼顾了重量与强度，相比钢制壳体重量降低三分之二左右，通讯设备壁挂或者抱杆安装时对支撑件的载荷要求更小，同时铝合金的导热系数远高于普通钢材，热量在壳体壁面内的扩散速度更快，不会出现局部热点集中在芯片对应位置、其余区域壳体温度偏低的热量分布不均问题。

　　在三维建模过程中，优先绘制型材截面草图，将基板厚度、鳍片高度、鳍片厚度、相邻肋片间隙、内侧导向槽宽度、止口搭接尺寸全部参数化定义，后续衍生不同长度规格的同系列壳体时，只需沿长度方向拉伸对应尺寸、调整端部螺丝孔间距即可快速生成新构型，无需重复绘制截面特征。端部安装孔的位置同步关联端板零件的装配基准，保证上下壳体、左右端板四个零件的孔位同轴度，实际加工时型材挤出后只需要按定长切断、铣削端部端面、攻丝安装孔即可完成主体加工，工序非常简洁，适合批量量产。针对使用环境存在轻微振动的车载、机载通讯场景，壳体的肋条结构还能抑制壁面薄板的共振，避免设备运行时壳体随内部风扇、车载动力源振动产生共振噪音，整体结构的工程实用性在通讯终端、工控模块类产品开发中具备很高的复用价值。
