可折叠便携户外烧烤用金属火盆结构

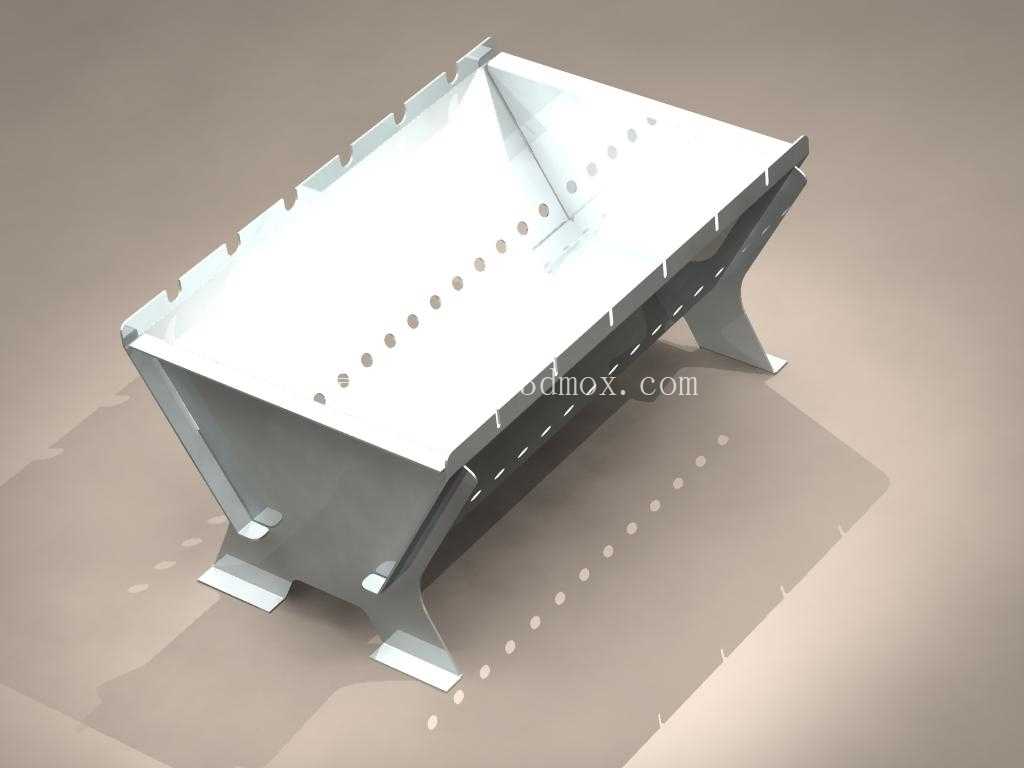

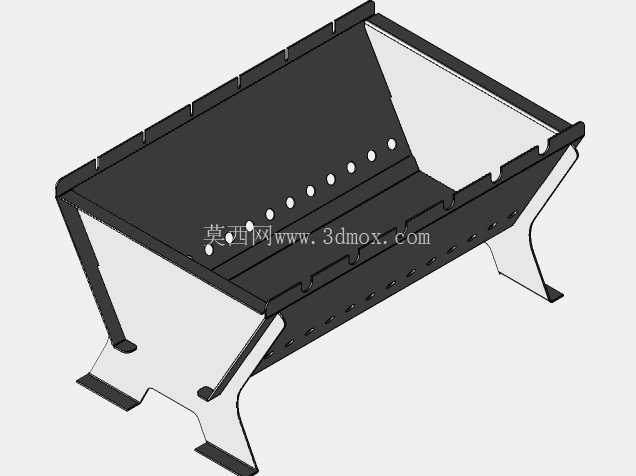

　　这款可折叠火盆的结构设计，核心围绕户外休闲场景的使用痛点展开，区别于传统固定式焊接火盆，其折叠式的钣金拼接结构无需额外紧固件即可完成组装，适配自驾露营、庭院聚餐、户外团建等多种需要明火烹饪或取暖的场景，既可以作为木炭烧烤的承载炉具使用，也可单独作为燃火盆提供户外热源，满足不同场景下的使用需求。从功能特性来看，该火盆的盆体侧壁采用带阵列通孔的钣金折弯结构，通孔沿侧壁斜向均匀排布，一方面可以为盆内燃烧的木炭提供充足的自然进风，无需额外配置鼓风装置即可保证木炭充分燃烧，减少不完全燃烧产生的烟气；另一方面阵列排布的通孔也能降低整体结构重量，同时在燃烧过程中通过孔洞形成热辐射的均匀扩散，提升取暖时的热覆盖范围。

　　支撑腿采用一体化折弯的异形支脚结构，支脚与盆体侧壁通过铰接式的折叠连接结构实现收纳，展开后支脚底部形成向外延伸的支撑平面，可在草地、硬化地面、砂石地面等不同户外场地放置，支脚的折弯角度经过力学校核，满载木炭与食材的状态下不会出现侧翻风险，支撑边界的宽度大于盆体上口宽度，保证整体重心落在支撑面范围内。设计思路上，整体结构全部采用钣金冲压、折弯工艺成型，无复杂的机加工零件，所有部件展开后均为平面板材，可通过激光切割下料后直接折弯成型，生产环节无需开制复杂模具，适合小批量柔性生产，同时折叠状态下所有部件可贴合收拢为平板状，极大压缩收纳体积，收拢后的厚度仅为单块板材叠加的厚度，可轻松放入车载储物箱、户外装备包内，解决了传统火盆体积大、携带不便的问题。

　　盆体上口边缘设置有向外翻折的定位卡槽，卡槽沿上口边缘等距分布，可直接适配烧烤网、烤架等配套配件的放置，无需额外的固定结构即可保证烤网放置的稳定性，翻边结构同时也提升了盆体上口的结构强度，避免长期高温使用后出现上口变形的问题。从安装边界来看，展开状态下整体的占地尺寸适配常规户外折叠桌的放置空间，也可直接放置于地面使用，支脚的高度经过人体工程学校核，放置于地面时烧烤操作的高度无需过度弯腰，适配多数成年人的操作姿态；收拢状态下的外形尺寸可适配常规车载储物格的尺寸边界，不会占用过多的储物空间。

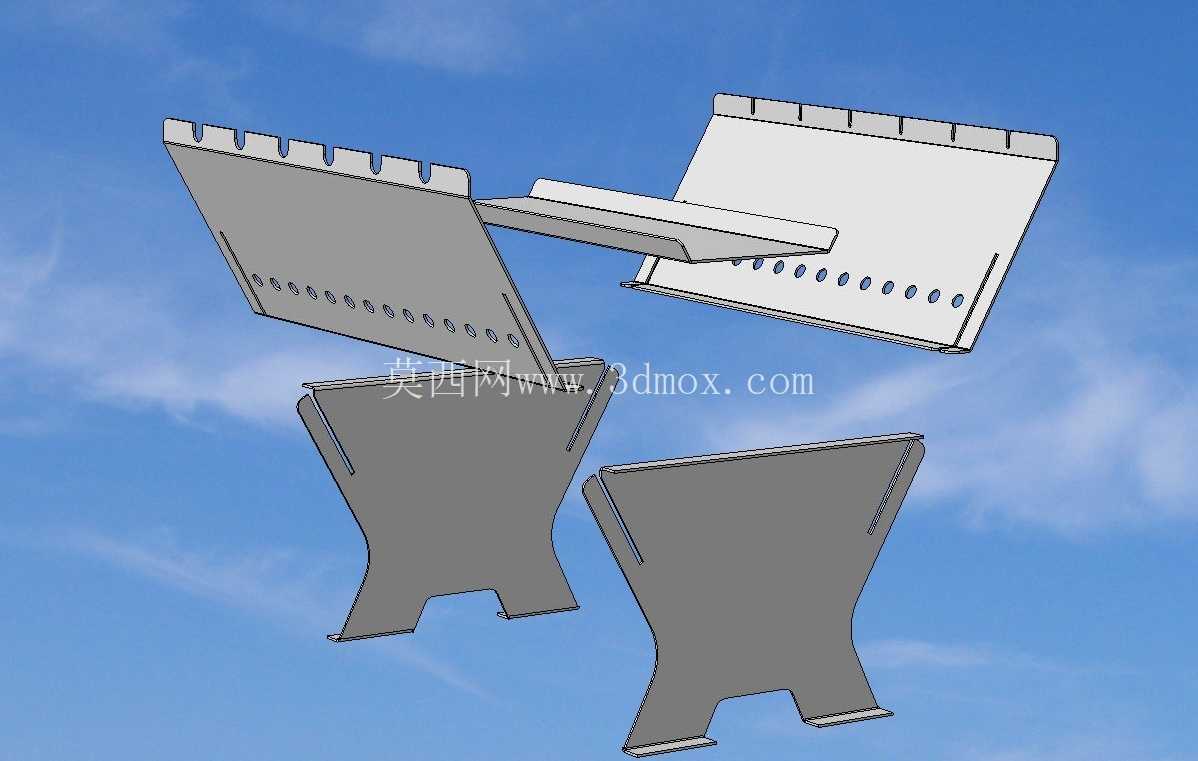

　　结构的拼接处采用互锁式的钣金卡扣设计，组装时无需螺栓、插销等额外配件，仅通过板材之间的卡扣咬合即可完成整体结构的固定，拆卸时仅需掰开卡扣即可完成折叠，操作过程无需额外工具，单人即可在数十秒内完成组装或收纳，非常适合户外场景下的快速部署使用。盆体的底部采用斜面向下收拢的结构，燃烧后的灰烬可自然汇集到盆底中心位置，清理时仅需倾倒即可完成灰烬清理，无清洁死角，同时斜向的盆底结构也提升了整体的结构刚性，在高温灼烧下不易出现底部塌陷变形的问题。侧壁的进风孔位置经过布局优化，靠近底部的进风孔孔径略大于上部孔径，符合热空气上升的气流规律，可引导外部冷空气从底部进入，穿过木炭层后从上部排出，形成稳定的自然对流，提升燃烧效率，减少炭的消耗量。
