桌面级FDM打印机可调热床承载平台

　　这套可调热床承载平台，是面向桌面级FDM熔融沉积成型3D打印设备开发的核心运动承载部件，整套结构围绕打印作业过程中热床的水平度校准、成型附着力保障、Z向高度适配三大核心需求设计，广泛适配DIY改装机型、入门级桌面打印设备、小型创客工坊打样设备的热床升级与整机装配场景。

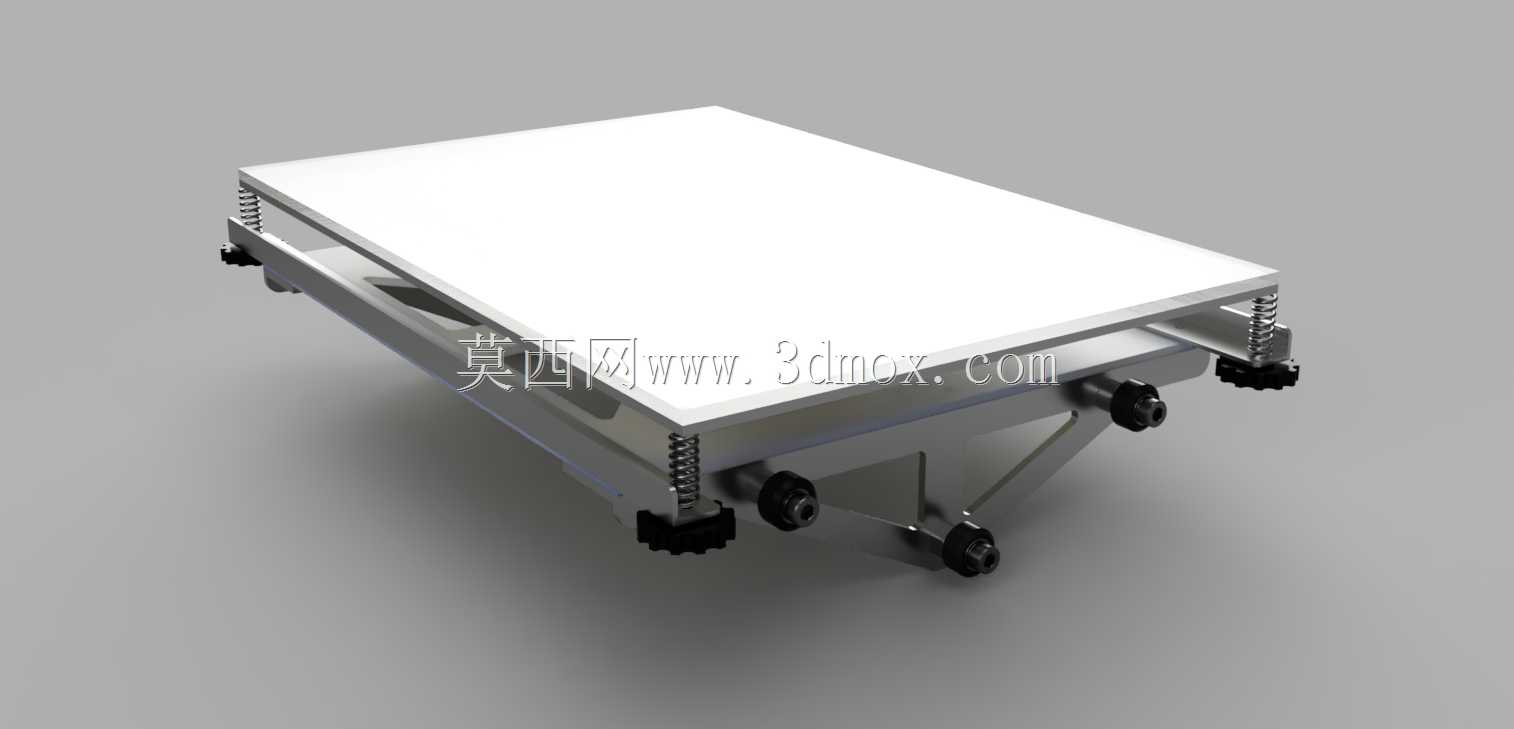

　　从实际打印作业的使用逻辑来看，热床平台是耗材熔融挤出后首层附着的直接载体，平台的平面度、水平偏差、Z向间隙均匀度，直接决定首层耗材能否均匀贴合在床面，一旦平台四角出现高低差，很容易出现边角翘边、首层耗材刮蹭喷嘴、模型中途脱落等常见打印故障。这套平台没有采用固定式刚性床架的设计思路，而是在承载托板和底部运动支架之间布置了多点位弹性缓冲与手动调节结构，四角位置的压缩弹簧可以持续给床板提供向上的预紧支撑，抵消调节螺丝的装配间隙，床板侧边配套的多个手拧滚花调节旋钮，不需要额外借助扳手工具，操作人员在设备调平作业时，可以直接徒手转动旋钮，逐点调整对应位置床板的支撑高度，配合A4纸塞隙的常规调平方法，就能快速把整个打印平面的喷嘴间隙控制在均匀一致的范围内。

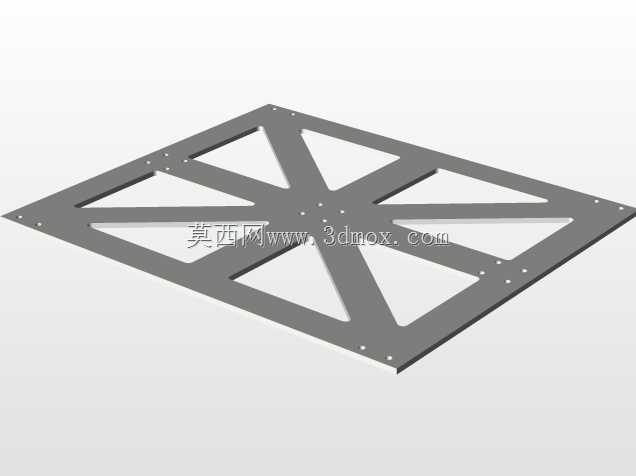

　　底部的支撑框架采用交叉式三角加强筋布局，框架的受力路径从四个调节点位向中心的运动安装座汇聚，这种结构设计可以在控制整体自重的前提下，大幅降低床板在Y向往复运动过程中的形变震颤——很多轻量化打印床在高速往复移动时，框架刚性不足会带动床面出现高频微颤，直接导致首层纹路错位、打印件表面出现振纹，三角斜撑的布局刚好把纵向的运动冲击力分散到两侧边框，避免长跨度床板中间位置出现下凹变形。

　　从安装边界与尺寸适配的角度梳理，上层承载平板为大尺寸矩形铺装面，预留了足够的打印作业幅面，平板表面可以直接粘贴柔性磁吸贴膜、高温美纹纸或者玻璃板，边缘的弹簧安装位和调节螺杆孔位按照通用桌面机型的安装孔距排布，不需要对原有设备的Y轴运动滑座做二次打孔改造，底部框架的中心安装接口可以直接和Y轴同步带传动的滑动拖板对接，侧边伸出的调节旋钮位置避开了同步带、直线导轨的运动行程，设备在全幅Y向移动过程中，旋钮不会和机架型材、限位开关发生运动干涉。

　　在实际改装与装配场景中，这套结构的适配性很强：针对原有设备热床加热后出现轻微热形变的问题，弹簧的浮动支撑可以小幅吸收床板受热产生的微量翘曲应力，不会像刚性锁死的床架那样，把热形变的应力直接传导到底部框架，带动整个运动卡滞；针对不同厚度的玻璃板、柔性加热膜的更换场景，操作人员只需要微调几个旋钮的进给量，就能快速适配不同床面附件的总厚度，不用重新拆解整个平台的固定结构。平台四角的弹簧预紧量也经过匹配，弹簧刚度不会过硬导致调节旋钮转动阻力过大，也不会过软导致打印过程中床板受喷嘴挤压出现下沉位移，日常批量打印作业时，一次调平完成后可以长时间维持平台水平状态，不需要频繁重复校准。

　　整套结构的所有受力件都避开了热床的高温区域，调节旋钮、弹簧、支撑框架都布置在加热平板的下方，高温不会直接传导到手拧操作件，设备完成加热作业后操作人员微调床体也不会出现触碰高温部件的风险，框架侧边的镂空位置也预留了加热线、热敏电阻走线的排布空间，线材可以顺着支撑筋的侧边绑扎固定，不会在往复运动过程中出现拖拽磨损。
