豪威OV9655FPC摄像头模组三维建模

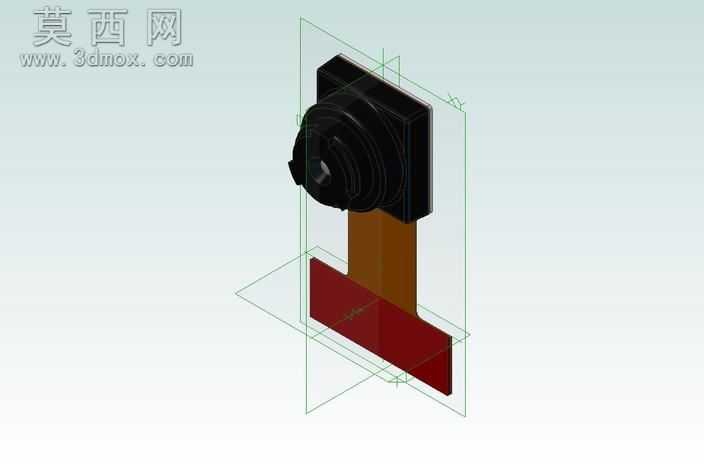

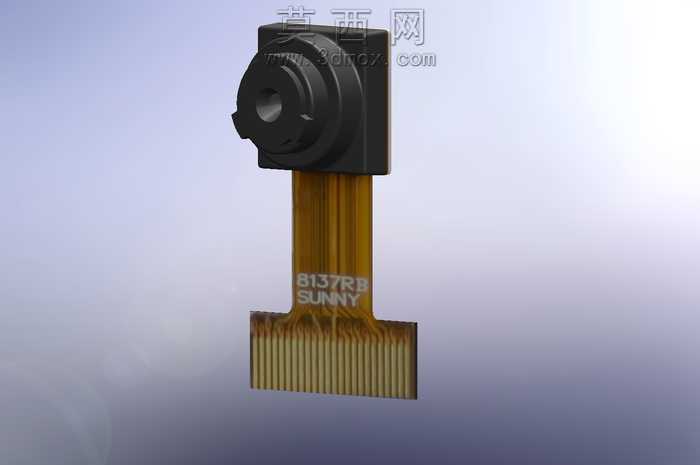

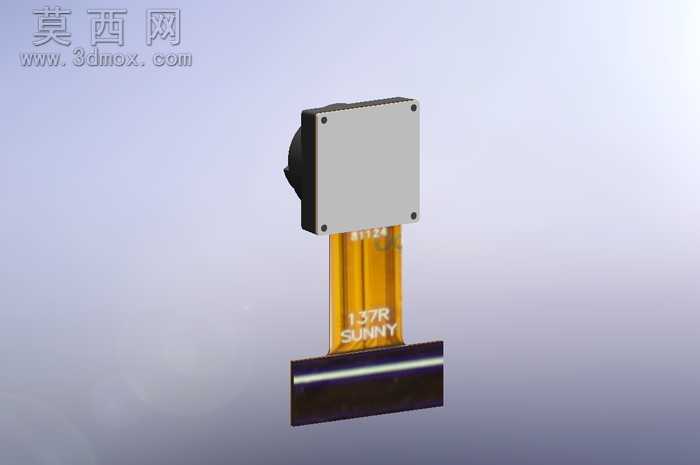

本三维模型围绕24针FPC排线搭载豪威OV9655 CMOS图像传感器的摄像头模组展开精细化建模，完整还原模组的真实结构与外观细节。建模过程中首先对实物进行结构拆解，将整体划分为镜头组件、CMOS基座、FPC柔性排线、金手指连接端四个核心部分，在三维软件中以1:1比例进行尺寸校准，确保各部件的装配公差符合实际生产的模组规格。镜头部分采用旋转切削特征构建镜筒的多层阶梯结构，精准还原镜头前端的通光孔、侧面的定位卡扣以及镜筒表面的防滑纹理细节，通过曲面建模优化镜筒与基座的衔接过渡，避免出现生硬的棱角断层。基座部分采用实体拉伸结合布尔运算完成结构搭建，还原黑色塑胶基座的方正外形与内部的传感器容纳腔，同时预留出FPC排线的焊接定位槽，确保基座与排线的连接位置精准匹配。FPC柔性排线部分采用柔性曲面建模方式，还原排线的弯折形态与分层结构，表面的丝印字符通过纹理贴图实现，清晰呈现排线表面的型号标识与品牌字样，排线末端的金手指部分通过阵列特征完成24个连接触点的等距排布，每个触点的尺寸与间距严格参照实物规格，还原金手指的金属质感与边缘倒角。材质渲染阶段，镜筒部分采用哑光黑色塑胶材质，添加细微的颗粒质感模拟注塑成型的表面效果，镜头通光孔处使用高透玻璃材质，添加轻微的反射与折射效果还原光学镜片的物理特性；FPC排线采用黄褐色柔性基材材质，表面添加轻微的磨砂质感，金手指部分采用亮面金属材质，调整金属粗糙度参数模拟镀金触点的光泽效果。设计过程中重点考量模组的装配逻辑，确保镜头与基座、基座与排线的连接结构符合实际模组的组装方式，所有部件的干涉检查均通过验证，既还原了产品的外观细节，也完整呈现了摄像头模组的内部结构关系，可用于电子配件结构展示、嵌入式设备集成演示等场景。
