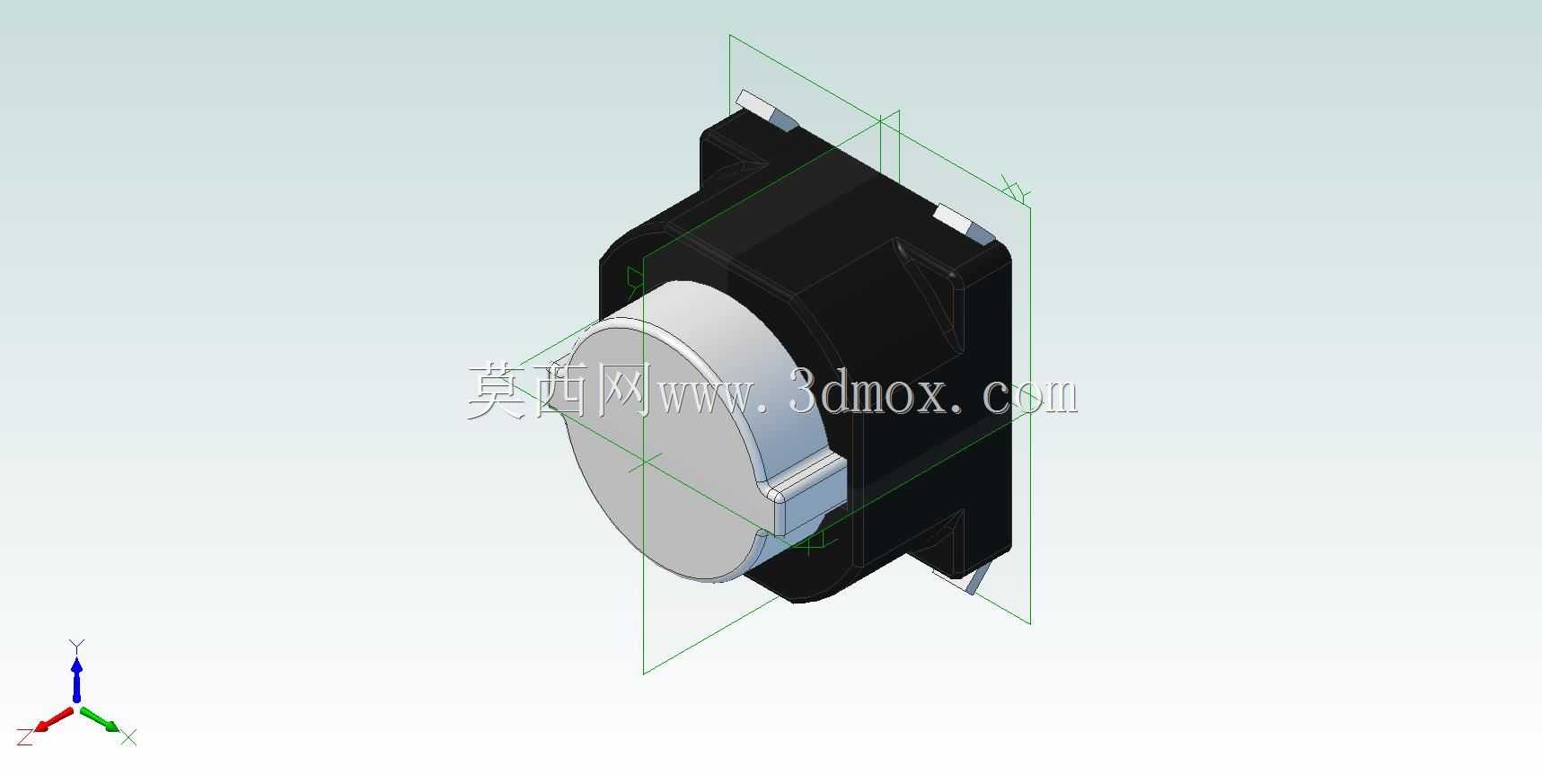

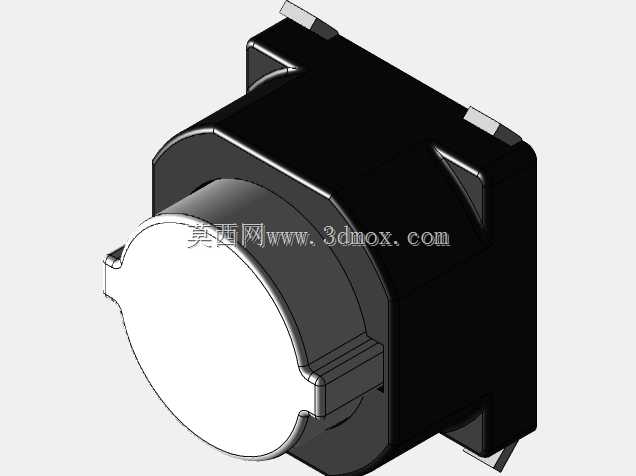

EVQ-P1D05M贴片式触觉开关结构设计

　　在消费电子、小型工控终端、车载辅助按键这类对安装空间有严苛限制的场景里，贴片式触觉开关的选型往往是结构设计环节里容易被忽略却直接影响终端操作手感与装配良率的细节。这款EVQ-P1D05M触觉开关采用SPST-NO常开触点架构，额定通断能力为0.05A、12V，适配绝大多数低电压信号回路的通断需求，不会因为触点载流冗余不足导致长期使用后接触电阻飙升，也不会因为参数冗余过高造成不必要的空间占用。

　　从实际装配的角度看，这款开关采用标准SMD贴片封装设计，四个引脚的焊盘布局完全匹配常规SMT回流焊工艺的公差要求，引脚伸出长度与焊盘宽度的匹配度经过优化，过炉时不会出现立碑、偏移等常见贴片缺陷，适合批量自动化产线的装配需求，不需要额外定制特殊钢网开口，能直接适配多数消费电子主板的通用焊接工艺参数。开关本体的黑色基座采用耐高温工程塑料注塑成型，能承受回流焊过程中的峰值温度冲击，不会出现基座变形、内部触点移位的问题，基座的边角做了微小的倒角处理，在吸嘴取料时不会因为边角锐边造成真空吸附漏气，提升SMT产线的取料良率。

　　操作手感层面，这款触觉开关的按键行程与按压力度做了平衡调校，触发反馈清晰，不会出现绵软无反馈或者按压力度过大造成操作疲劳的问题，白色的按键帽采用圆弧顶面设计，手指按压时的接触面积适中，既可以直接作为外露按键使用，也可以搭配硅胶按键、塑料键帽做二次结构叠加，适配不同终端产品的外观设计需求。按键帽与基座之间的配合间隙控制在合理范围，既能保证按键动作顺畅无卡滞，也能阻挡日常使用中的细小灰尘进入触点区域，提升长期使用的接触可靠性。

　　从安装边界来看，这款开关的本体高度控制在贴片类触觉开关的常规紧凑区间，在做主板堆叠设计时，不需要为开关预留过多的垂直方向空间，开关的横向外形尺寸适配6mm左右的标准布局间距，在密集排布按键的面板场景下，相邻开关之间只需要预留0.5mm以上的安全间隙即可，不会出现装配干涉。开关的两个定位引脚除了承担电气连接作用外，还能在焊接后提供额外的机械固定强度，在按键承受反复按压的侧向力时，不会出现焊盘脱落、开关移位的问题，能满足至少数十万次的按压寿命要求。

　　在电路适配层面，常开式的触点设计意味着未按压状态下回路处于断开状态，按压触发时回路导通，非常适合做信号触发输入使用，比如设备的功能选择按键、复位按键、状态触发按键等场景，不需要额外增加外围电路做信号翻转，直接接入MCU的IO口即可完成信号采集，触点的接触电阻稳定，长期使用后不会出现信号误触发、接触不良的问题。在做三维建模调用时，这款模型的安装基准面与实际产品的焊盘基准完全对齐，结构工程师在做主板布局、外壳开孔对位时，可以直接以模型的基准面做装配约束，不需要额外调整模型的坐标原点，能有效减少结构设计阶段的对位误差，避免开模后出现按键偏位、按压卡滞的问题。模型的细节还原覆盖了按键的活动行程空间、引脚的焊接公差范围、基座的避让尺寸，在做干涉检查时可以准确模拟实际装配后的所有边界条件，不会因为模型细节缺失导致后期改模。
