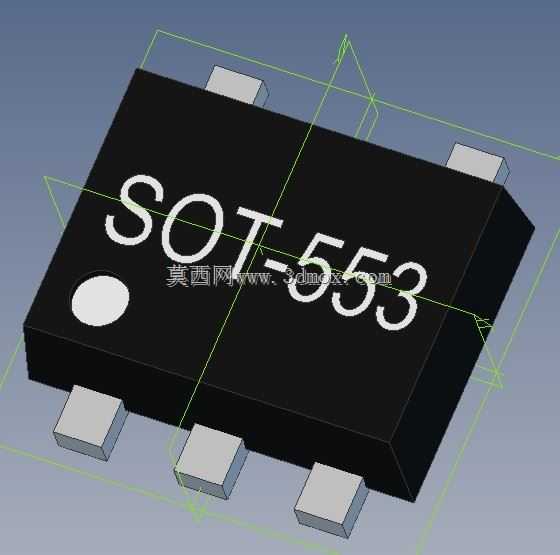

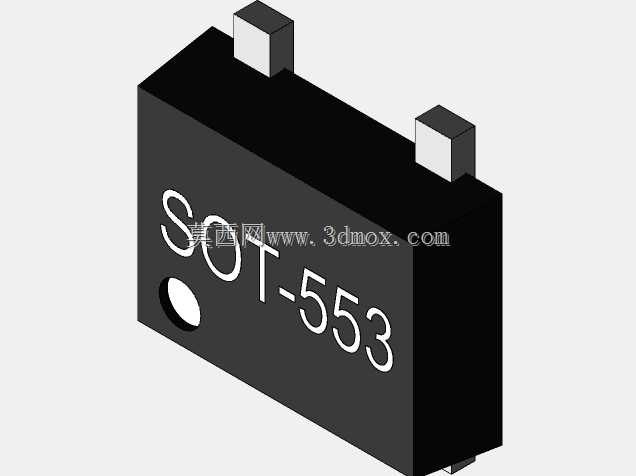

SOT-553贴片式半导体封装三维结构

　　在消费电子、工业传感、便携医疗设备的电路板设计环节，小尺寸贴片封装的元器件选型与结构匹配，直接决定了PCB的空间利用率与生产良率，SOT-553作为超小型表面贴装封装形式，常被用于集成微型传感芯片、小信号处理晶体管、低功耗逻辑器件，在可穿戴设备的心率传感模组、工业现场的微型温湿度采集节点、手机主板的信号检测支路中都有大量应用。这类封装的核心设计逻辑，是在极小的投影面积内完成芯片固持、引脚引出、密封防护三重功能，建模时需要优先还原引脚的共面度参数——这是SMT贴片过程中决定虚焊率的核心指标，五个引脚的端面需要严格处于同一基准平面，引脚伸出封装本体的长度、引脚宽度与相邻引脚的间距，都要严格匹配行业通用的焊盘设计规范，

　　避免出现贴片时引脚连锡、对位偏移的问题。封装本体的边角做了微小的倒角处理，不是尖锐直角，这是注塑成型工艺的必然要求，建模时保留这个细节，能让后续做整机装配干涉检查时的结果更贴近实际生产状态，不会出现仿真时无干涉、实际组装时边角刮擦周边阻容器件的问题。本体表面的圆形标记是第一引脚定位标识，这个特征的位置精度直接关系到贴片时的器件方向识别，建模时将其放置在对应引脚侧的边角位置，深度控制在0.1mm以内，既还原了激光打标的实际效果，也不会因为特征过深导致渲染或工程分析时出现网格畸变。从安装边界来看，这类封装的贴装安全距离需要在本体四周预留至少0.3mm的空间，避让周边的走线与其他元器件，

　　建模时附带的基准面可以直接作为PCB布局时的占位参考，结构工程师在做堆叠设计时，可以直接调用这个模型评估板上空间，不需要反复核对封装手册的二维尺寸。引脚的弯折角度是设计中容易被忽略的细节，实际生产中引脚不是垂直从本体伸出，而是带有微小的成型弧度，保证贴片时引脚能和锡膏充分接触，形成可靠的焊点，建模时还原这个弯折弧度，能让后续做焊点可靠性仿真、热应力分析时的计算结果更准确，不会因为简化成直角直插结构导致仿真结果偏离实际工况。封装本体的材质是黑色环氧塑封料，建模时的外观质感匹配实际塑封件的哑光效果，没有多余的反光特征，方便在做整机BOM可视化、装配工艺演示时清晰识别器件位置。在传感类应用场景中，这类封装的内部芯片通常紧贴引线框架，

　　建模时保留了本体底部的平整特征，对应实际生产中芯片粘接的区域，方便后续做热阻分析时，准确设定热量从芯片到引脚再到PCB焊盘的传导路径。很多初级工程师在做这类小封装建模时，容易把引脚的间距做的过于理想化，忽略实际封装的引脚公差带，这个模型在设计时就考虑了常规的公差累积，引脚的位置度偏差控制在行业允许的范围内，调用这个模型做PCB封装设计时，导出的占位尺寸可以直接匹配钢网开口设计，不需要二次调整尺寸。另外，封装本体的厚度也是便携设备设计中的关键参数，在可穿戴产品的堆叠设计中，板上器件的总厚度直接决定了整机的机身厚度，这个模型的本体厚度严格对应量产封装的实际尺寸，不会出现模型厚度偏薄导致后续结构设计时外壳和器件顶死的问题。在工业传感节点的设计中，这类封装通常会配合三防漆涂覆工艺，模型的表面没有多余的凸起或凹陷死角，能准确反映涂覆后漆层的附着状态，方便评估涂覆后的绝缘距离是否满足安规要求。
