科诺伟业CS238HV金属齿轮舵机结构设计

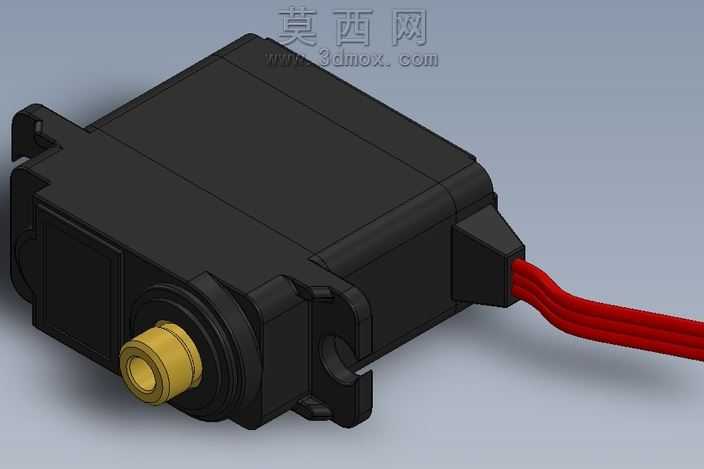

本模型为模拟金属齿轮舵机的三维参数化建模成果，建模过程中严格遵循实物测绘的尺寸比例，对舵机的各个组成部件进行了精细化的结构还原。首先针对舵机的外壳部分，采用实体拉伸与切除特征完成主体腔体的构建，外壳两侧的安装耳预留了标准安装孔位，孔位的同轴度、孔间距公差均按照舵机通用安装规范进行约束，保证后续装配时的适配性。外壳表面的分型线、加强筋结构均通过扫描、拔模特征还原，还原了注塑外壳的工艺特征，材质上赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，模拟ABS工程塑料的真实质感。输出端的金属齿轮轴部分，采用回转体特征构建，轴端的定位台阶、输出齿形均按照标准舵机输出齿规格绘制，赋予黄铜金属材质，调整金属材质的反射率、凹凸贴图参数，还原金属加工后的细腻光泽与表面纹理。内部的金属齿轮传动组，按照给定的减速比参数完成齿形的渐开线绘制，每一级齿轮的啮合间隙、传动中心距均经过参数化校验，保证传动结构的合理性，齿轮部分赋予合金钢材质，模拟金属齿轮的高强度质感。尾部的连接线缆采用扫描特征完成多股线缆的弯曲形态建模，线缆外皮赋予红色软质PVC材质，调整材质的柔光度、折射参数，还原软质线材的视觉效果。建模过程中对各个部件的装配关系进行了完整约束，包括外壳的卡扣配合、齿轮轴的转动配合、线缆的固定配合，整体装配体无干涉、无冗余约束。渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，补光弱化部件阴影，轮廓光勾勒舵机的边缘轮廓，背景采用浅灰色渐变背景突出主体结构，最终渲染效果清晰展现舵机的外部形态、安装结构与核心传动部件的特征，完整还原了该款大扭矩金属齿轮舵机的结构特点，可用于舵机选型演示、机械结构教学、机器人装配方案验证等场景。
