通讯线缆端口防护塑胶管塞结构

　　这款管塞的结构开发，最初是围绕通讯布线场景里外露管口的防护需求展开的。在机柜走线、户外通讯基站管线布设、室内弱电桥架施工过程中，大量预留的穿线管口在未穿入线缆、或者临时空置阶段，很容易落入灰尘、积水，甚至有蚊虫、施工碎屑进入管腔，后续穿线时刮伤线缆外护套，长期使用还会因为管内积污引发线路接触隐患。常规的平口堵头塞入管口后，要么和管壁贴合度不足容易松脱，要么外壁没有防滑受力结构，施工人员徒手按压、后期拆卸维护时很难发力，这款带周向凸筋的管塞结构，正是针对这些现场痛点做的结构优化。

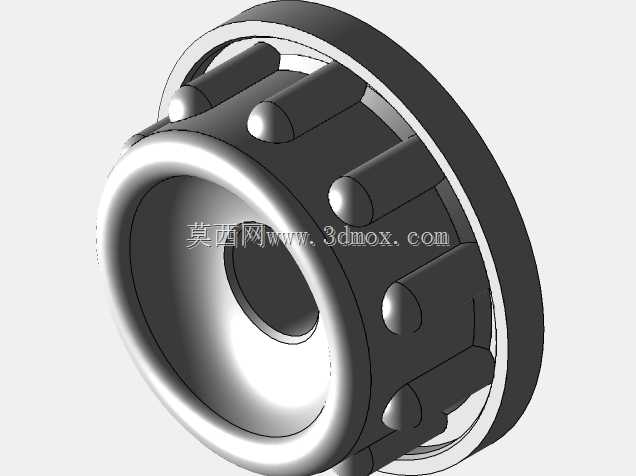

　　从整体外形来看，零件底部带有一圈外延的法兰挡边，这圈挡边的外径大于被封堵管口的公称内径，塞体压入到位后，挡边会完全贴合在管口端面，一方面起到轴向限位作用，避免塞体过度塞入管腔内部后期无法取出，另一方面挡边和管口端面形成面接触，能阻挡大部分沿管壁流淌的水渍、大颗粒杂物直接进入接缝。塞体的主体柱面和管口内壁采用小过盈配合，建模时配合公差通常取H8/s7区间，针对PVC通讯管、镀锌穿线管两种常用基材，过盈量控制在0.2到0.35毫米之间，既可以保证徒手按压就能完成装配，又能在管线轻微晃动、户外风吹振动的工况下不会自行脱落。

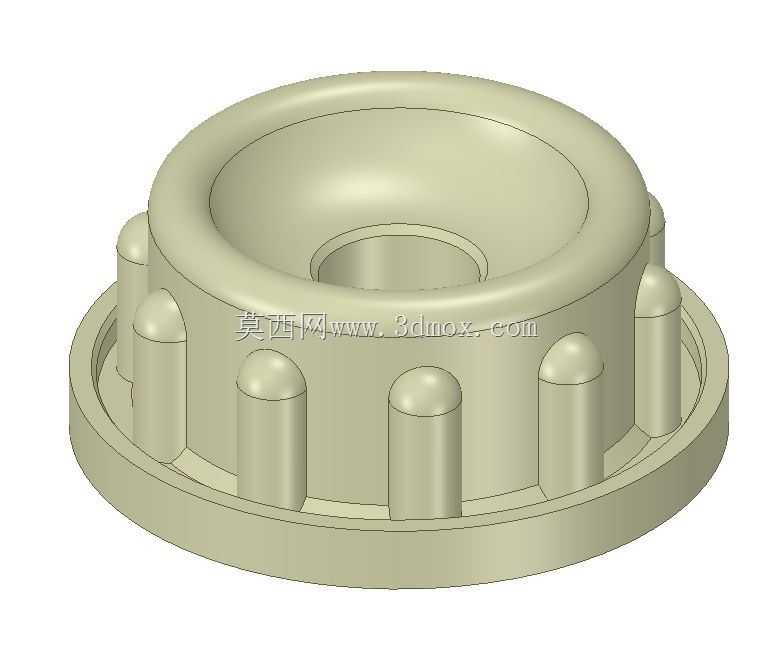

　　塞体周向均匀分布的多根带圆头的柱状凸筋，是整个结构最核心的设计点。这些凸筋沿塞体圆周等距排布，顶端做半球形圆角过渡，没有尖锐棱角，首先在功能上，凸筋的外圆面构成和管内壁接触的主要支撑面，相邻凸筋之间留出的环形空隙，允许塞体压入时塑胶材料有足够的变形余量，相比整圈实心圆柱塞，这种带离散凸筋的结构压入阻力大幅降低，不需要借助工具敲击就能完成安装；其次凸筋之间的空隙可以容纳管壁内侧的轻微锈迹、注塑飞边或者残留泥沙，不会因为管壁局部有凸起导致塞体卡滞、无法装到位。从施工操作的角度，这些外露的凸筋同时充当防滑握持结构，施工人员手指捏住塞体周向的凸筋位置，旋转按压时摩擦力远大于光滑圆柱面，后期需要打开管口穿线时，用手指扣住底部法兰边、同时借助凸筋的摩擦力旋转外拔，就能轻松把塞体取出，不会出现光滑堵头陷在管内、只能用尖物撬挖破坏管口的问题。

　　塞体顶部做了下沉式的环形凹腔，中心预留贯通的小孔，这个结构有两个实际用途：针对已经穿入单根线缆的管口，塞体可以从线缆端部套入，中心孔和线缆外护套贴合，顶部凹腔可以填充密封胶或者加装橡胶密封圈，实现穿线状态下的管口封堵；针对完全空置的管口，中心孔可以配套对应的小堵头实现全密封，也可以作为排气孔，避免户外温度升高时管内空气受热膨胀把塞体顶出。顶部环形凹腔的圆角全部做了R2以上的顺滑过渡，没有应力集中的尖角，塑胶注塑成型时熔体流动路径顺畅，不会在厚壁位置产生缩孔，整个零件的壁厚设计控制在2到3.5毫米的均匀区间，周向凸筋的壁厚和主体侧壁厚度保持一致，避免注塑冷却过程中因为壁厚不均产生凹陷、变形。

　　安装边界方面，这款管塞的轴向插入深度设计为管口公称直径的0.6倍左右，底部法兰边超出管外壁的径向宽度控制在3到5毫米，不会和管口外侧的管卡、桥架固定件产生干涉。在通讯机柜内部使用时，塞体顶部的下沉凹腔低于法兰端面，即使机柜内线缆在塞体附近弯折排布，也不会和塞体顶部发生剐蹭。针对户外使用场景，结构上没有容易积水的朝上凹槽，周向凸筋之间的缝隙都是竖向贯通，落在塞体表面的雨水会直接沿缝隙流下，不会在局部积存老化塑胶材料。结构建模过程中所有配合面都做了拔模斜度处理，塞体柱面拔模角取1.5度，凸筋侧壁取1度，完全满足注塑模具的开模要求，不需要设计复杂的侧向抽芯结构，模具加工成本低，量产时成型周期短，零件成型后飞边极少，后续只需要简单处理水口就能直接投入装配使用。
