卧式储油箱体带加强筋结构设计

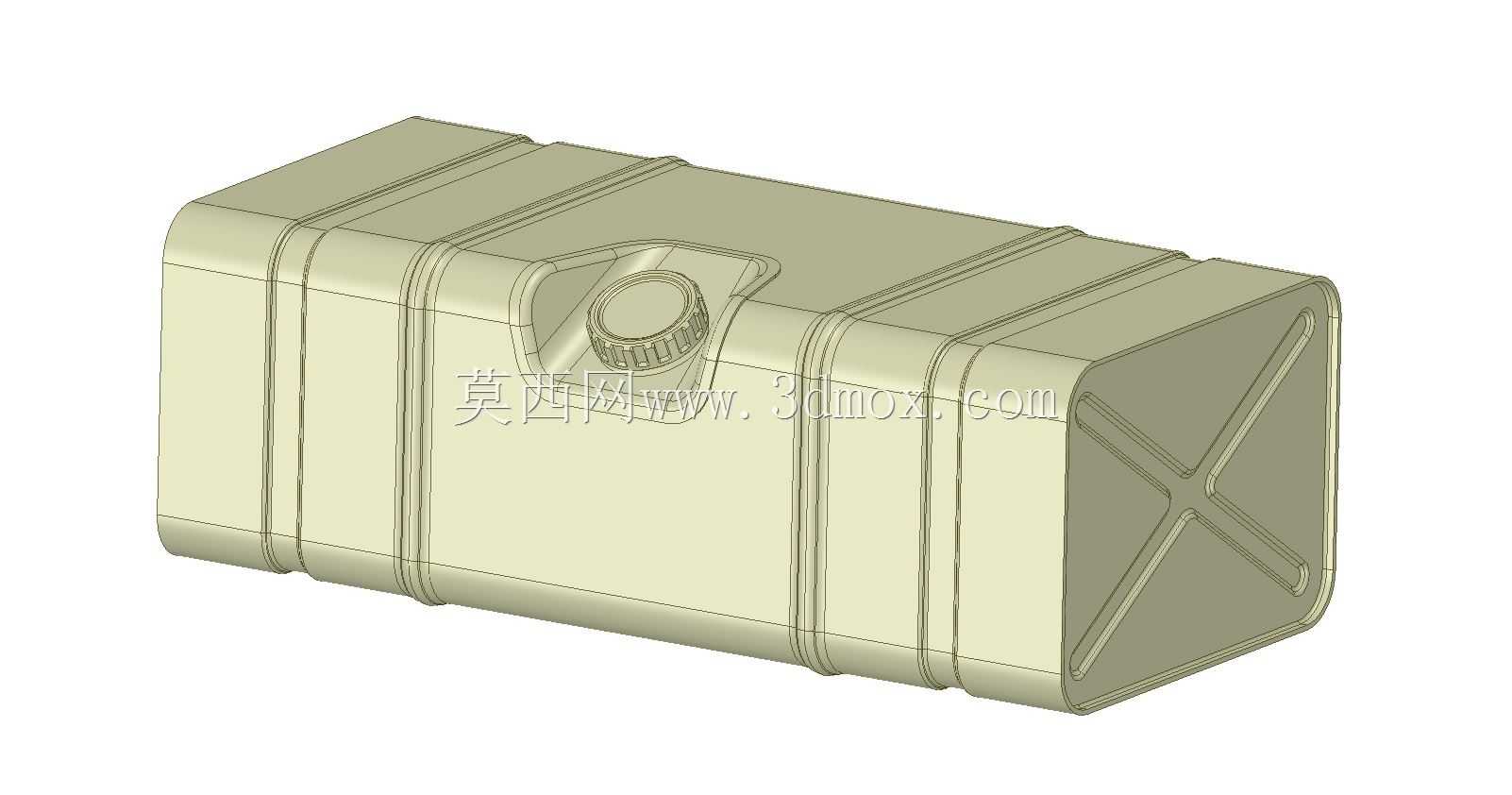

　　在小型动力设备、移动作业机组以及户外燃油供给系统中，储油箱体往往不是一个简单的方壳，而是要兼顾容积利用率、结构刚度、安装约束和成型工艺。这个卧式箱体方案采用近似长方体的主体轮廓，端部做斜切过渡，整体重心偏低，适合布置在机架底层或设备侧舱内，能够在有限安装空间里争取更大的有效储液容积。

　　从使用场景看，这类箱体常见于小型发电机组、园林机械、移动式液压站以及轻型工程设备。它既可以作为燃油箱储存汽油或柴油，也可在液压系统中作为回油或储油容器。卧式布置的好处是液面波动相对平缓，吸油口在倾斜工况下更不容易暴露，设备启停和移动过程中油液晃荡对机架的冲击也更小。箱体顶部设置带环形凸台的加注口，加注口周围有下沉式承油面，加注时溢出的少量液体可被局部围合，避免直接沿外壁流到安装面。

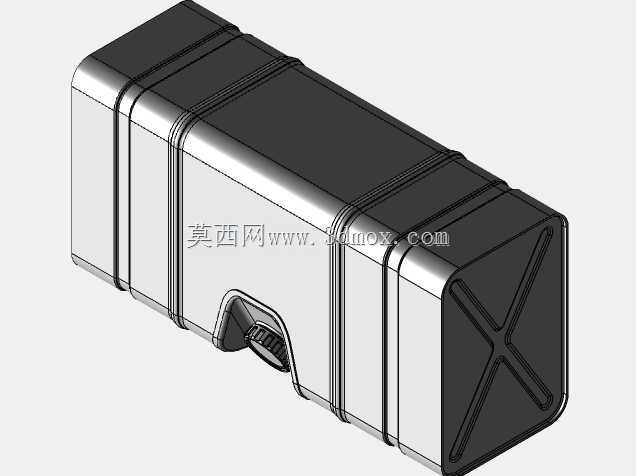

　　结构设计上，箱体侧壁并非单纯平板，而是布置了多道环形和纵向加强筋。长条箱体在满载时会承受液体静压力，空箱搬运或受振动时又容易出现侧壁颤振，这些凸起筋条把大面分割成多个较小区域，可显著提高壁板抗弯能力。端部斜面上的交叉筋呈X形布置，对应角部和端面受载较大的位置，能抑制端面鼓胀，也增强了堆叠或受侧向挤压时的承载能力。筋条与箱体本体一体化过渡，圆角连续，没有突变台阶，既有利于塑料件充模流动，也能减少应力集中。

　　外形边界方面，主体长度方向占比最大，宽度和高度接近，端部斜面压缩了对角方向的包络尺寸。实际装机时，需要在箱体四周预留安装带或抱箍的位置，底部应设置支撑梁或减震垫，避免整个箱体仅靠局部凸点承重。加注口上方要保留拧盖和加油枪操作空间，侧面与机架护板之间也应留出膨胀和振动位移间隙。若用于燃油系统，还需在建模阶段同步考虑油位传感器、通气阀、出油接头和回油接头的接口位置；若用于液压系统，则要关注回油扩散、吸油区隔离以及排污口布置。

　　从成型角度看，该件适合一体吹塑或注塑成型，外壁筋条不宜过高过薄，转角处应保持均匀壁厚。箱体内部若需要防浪结构，可在后续设计中增加隔板或防晃板，隔板上开设通孔，既减轻液体在加速、制动时的冲击，又保证油液能够正常连通。底部区域可局部加厚或设置安装座，用于固定滤芯、阀件或液位装置。整体模型把外形、筋位、加注口和端部加强关系表达得比较清楚，可作为储油容器结构方案、设备布置校核和二次详细设计的基础。
