弯臂式双孔铰接连接支座结构

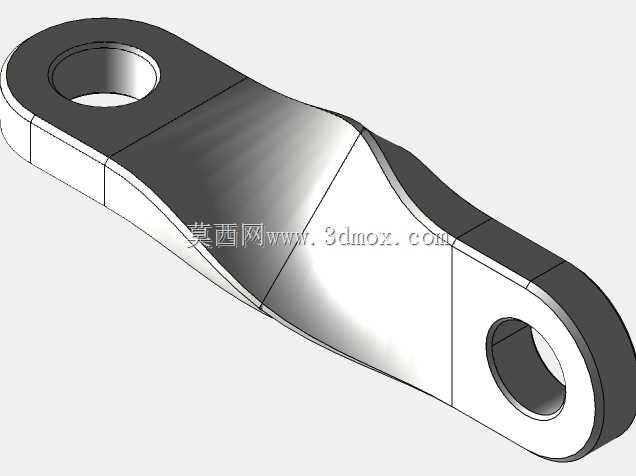

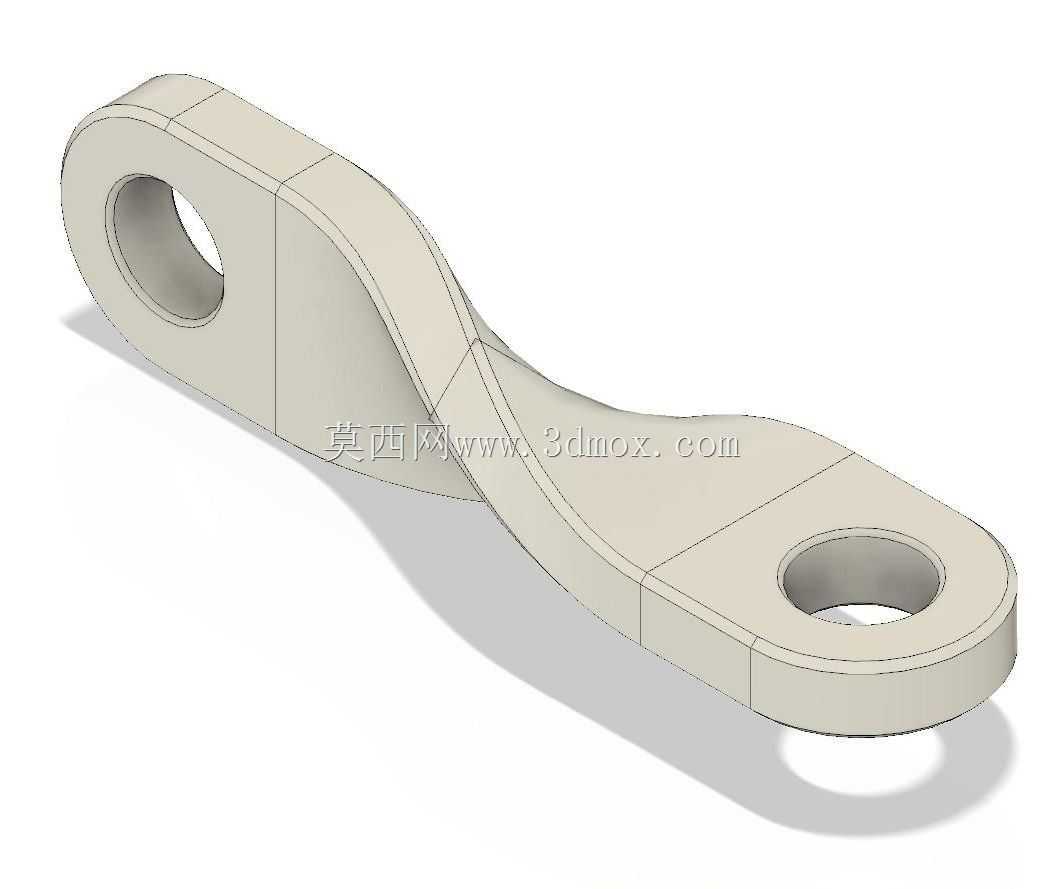

　　这款弯臂式双孔铰接连接件，在中小载荷机械传动与限位支撑场景里十分常见，整体采用连续变截面的弯板形态，两端各设置一个同轴度经过校核的贯通铰接孔，中间臂身顺着载荷传递方向做平滑弯折，既避开设备内部相邻管线、机架棱边的干涉区域，又能在两个铰接点位之间传递拉力、小幅扭矩与限位约束。从现场装配的角度看，这类零件常出现在通讯柜门锁止联动机构、小型设备舱门撑杆、自动化线体挡停摆臂、轻型输送设备的张紧连杆以及车载附件挂载支架上：两端孔位分别穿入销轴、衬套或者锁紧螺栓，一端固定在机架立板上，另一端连接活动摆块、拉杆或者门体挂钩，臂身的弯曲角度提前在建模阶段按照实际安装空间扫略验证，保证活动件全程摆动时不会磕碰到周边的线槽、传感器外壳或者钣金护板。

　　结构设计上没有采用等厚度直板的简陋做法，臂身截面从两端孔位的加厚凸台开始，向中间弯弧段逐步过渡：孔位周围做局部增厚，销轴压紧面的接触宽度足够，避免螺栓锁紧后板面出现压陷；弯弧段保留均匀壁厚，转折处全部采用大圆角过渡，不存在尖锐内角带来的应力集中问题。如果采用钣金冲压工艺量产，展开料可以一次激光下料后经折弯模压出弯度，两端孔位在冲孔工序一次成型，弯折区的材料延展率提前核算，不会出现外侧拉伸开裂、内侧起皱的缺陷；如果采用机加工或者铸造成型，实体模型的分模面、拔模斜度也可以直接在现有结构基础上追加，不需要大幅改动主体轮廓。

　　安装边界方面，两个铰接孔的中心距是整个零件最核心的装配尺寸，建模时将两端孔的中心连线投影到三个基准平面，弯折段的抬升高度严格对照设备舱内的预留间隙：当摆臂绕下端销轴转动到极限角度时，弯臂最高点与上方护罩的净空预留出足够的安全距离，两端孔的内径按照常用标准销轴规格设计，孔口可直接压入自润滑衬套，适配长期反复摆动的工况，无需额外频繁加注润滑脂。臂身侧面的分割分型线在模型中清晰保留，既方便后续工程图导出时标注折弯线位置，也能够在做有限元校核时，顺着载荷路径划分网格，重点核验弯弧内侧的压应力与孔壁的挤压应力，在满足屈服强度余量的前提下去掉多余材料，控制零件整体重量。

　　实际选型使用时，工程师可以直接参照两端孔位的安装坐标调整弯折角度与臂长：如果用于通讯设备的总线连接器锁止联动，臂端孔位连接锁舌拉杆，弯臂恰好跨过连接器外壳的凸起部位，开关门过程中拉动锁舌完成90度行程的解锁与锁合；如果用作轻型支架的斜拉撑，两端分别固定在机架和活动门板上，弯臂的异形轮廓不会遮挡门板上的散热孔与操作按钮。整个零件的建模逻辑完全遵循实体建模的参数化思路，所有圆角、孔位、弯折曲面全约束关联，后续修改孔距、弯折高度或者板厚时，整个实体可以快速重建，直接导出工程图用于加工或者3D打印样件验证，在样机试制阶段就能快速完成装配干涉检查与动作行程校验，减少后期工装改动的成本。
