M4孔U型双立板金属连接支架

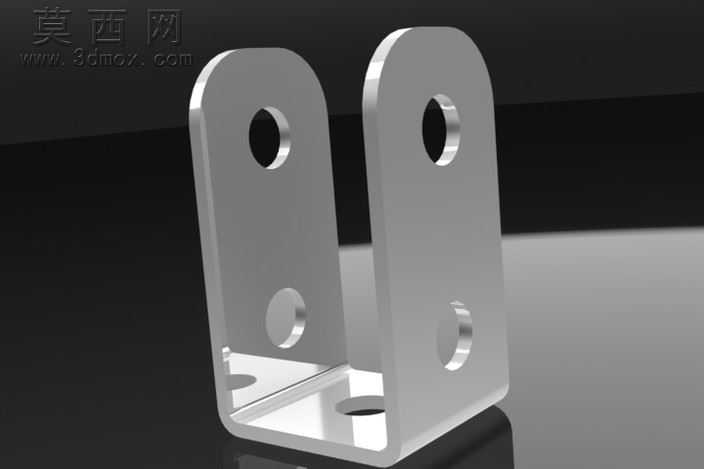

本作品为一款U型结构的双立板金属连接支架，采用三维参数化建模方式完成全流程设计，建模过程中优先使用草图驱动、特征阵列等参数化设计逻辑，保证后续可根据实际安装需求快速调整孔径、立板高度、底板厚度等核心尺寸，适配不同规格的装配场景。建模阶段首先绘制底板的基准草图，通过拉伸特征生成带安装孔的水平底板，再基于底板两侧的垂直基准面分别绘制立板轮廓，拉伸生成两块对称的垂直立板，随后在立板对应位置添加同轴的安装通孔，所有孔位均添加了倒角特征，既去除机加工后的锐边毛刺，也能在装配时起到导向作用，方便紧固件顺利穿入。材质设计上选用常见的冷轧镀锌钢板材质，渲染阶段调整了金属材质的反射率、粗糙度参数，还原了金属支架表面经过钝化处理后的哑光银白质感，同时添加了柔和的环境光与定向补光，清晰呈现支架的棱角转折、孔位边缘的倒角细节，以及折弯处的圆角过渡特征，避免渲染效果出现过曝或细节丢失的问题。结构设计上，两块立板保持平行对称布局，立板上设置上下两排同轴安装孔，可适配不同高度的铰接或固定安装需求，底板预留的安装孔用于将支架整体固定在安装基面，折弯处采用小半径圆角过渡，既符合钣金折弯加工的工艺要求，避免折弯处出现应力集中开裂的问题，也能保证支架整体的结构强度，在承受径向或轴向载荷时不易发生变形。设计思路围绕轻量化与高刚性的平衡展开，在保证支架承重能力的前提下，尽可能缩减板材厚度与多余结构，去除非承重区域的冗余材料，降低整体重量与加工成本，同时所有孔位的位置度、立板的平行度、底板的平面度都在建模时添加了几何约束，保证加工后的零件能够顺利完成装配，不会出现孔位错位、立板歪斜导致的装配卡滞问题，整体结构简洁实用，可广泛应用于小型设备的部件连接、铰接支座、传感器安装固定等场景。
