Amarok三夹2修订版机械夹具结构设计

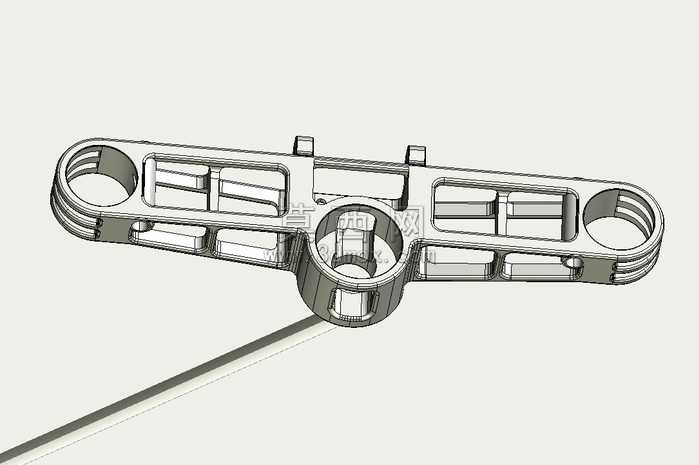

本作品为Amarok三夹2修订版夹持类机械零件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各功能部位的尺寸精度与装配适配性，针对初始版本存在的结构应力集中、夹持稳定性不足的问题做了针对性优化。模型整体采用对称式长条形主体布局，中部设置同轴安装基座，两端对称布置环形夹持孔位，主体框架采用镂空式筋板结构设计，在保证整体结构刚性的前提下大幅降低零件自重，减少材料消耗。建模阶段对每一处筋板的厚度、过渡圆角做了参数化约束，避免直角过渡带来的应力集中问题，中部安装基座与两侧夹持臂的连接部位做了加厚处理，同时增设斜向加强筋，提升夹持作业时的抗扭、抗弯载荷能力。渲染阶段采用金属哑光材质模拟实际加工后的金属零件质感，对安装配合面、夹持工作面做了差异化材质区分，清晰呈现各功能面的位置与形态，结构展示视角选择等轴测视角，可同时观察到零件的正面轮廓、侧面厚度以及内部筋板的排布逻辑。设计思路上，该三夹主要用于多工位同步夹持作业，两端的环形夹持孔可适配不同规格的柱状工件，中部基座用于与驱动机构或安装底座做固定连接，修订版本调整了夹持孔的内槽结构，增加了多道环形防滑槽，提升夹持时的摩擦力，避免工件夹持过程中出现打滑偏移；同时优化了主体筋板的排布走向，让载荷传递路径更顺畅，在承受大夹持力时不会出现局部结构变形。建模过程中对所有装配配合面预留了合理的公差余量，保证后续加工装配时的适配性，整体结构无冗余设计，每一处结构特征都服务于夹持功能的稳定性与可靠性，可直接用于后续的工程图导出、加工仿真以及装配验证环节。
