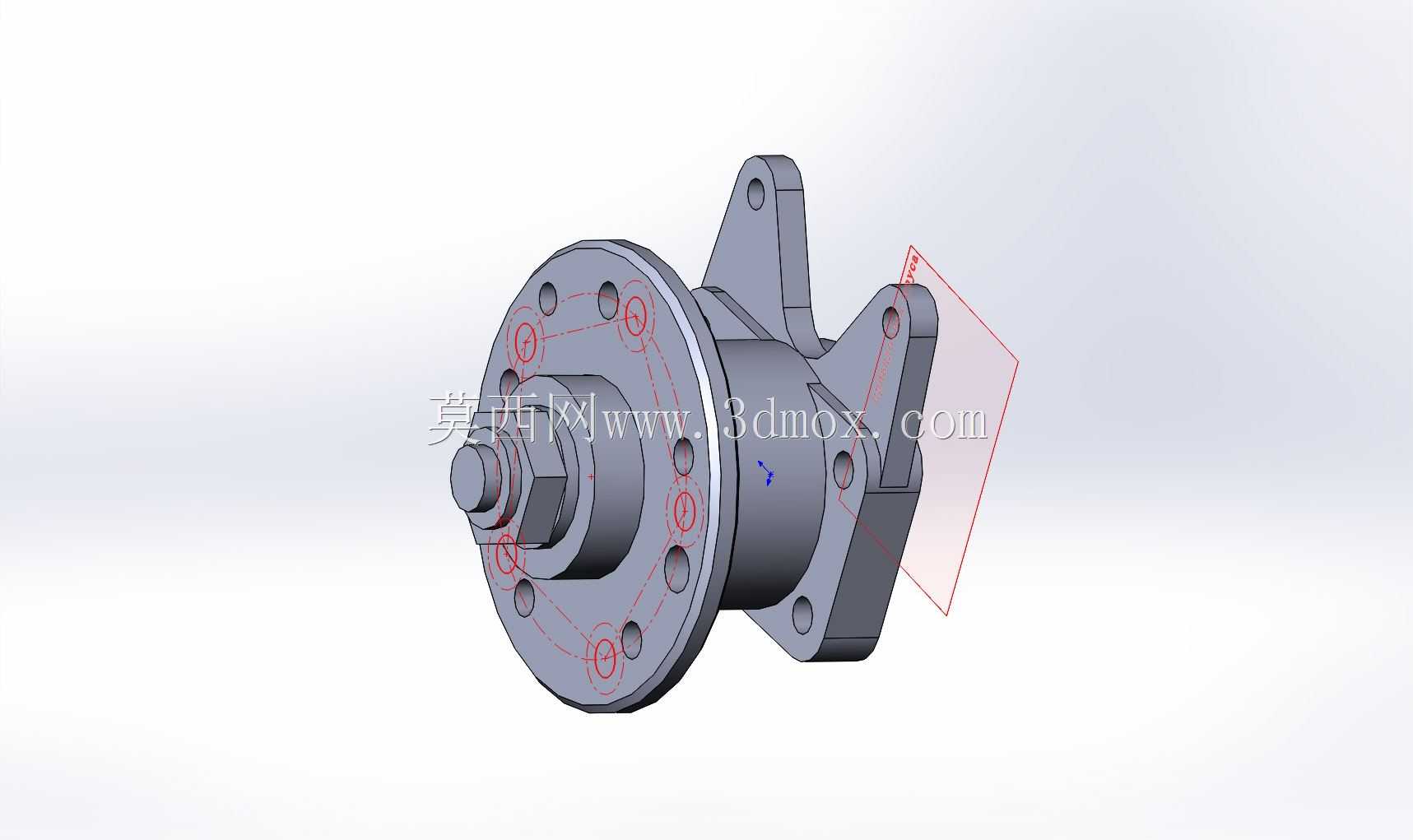

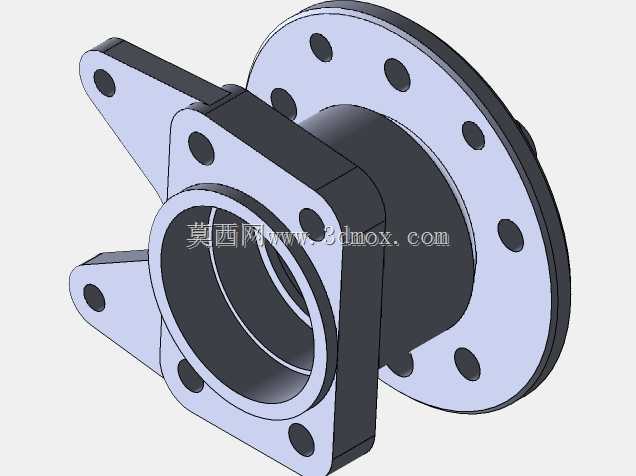

该三维结构对应乘用车后轴轮端区域的轮毂托架与安装法兰组合件,主要服务于后驱或独立后悬布置中的车轮支撑、制动部件定位以及半轴周边装配关系校核。零件主体呈近似圆盘形,中心区域预留轮毂轴承或轴头穿装空间,外圈分布多组螺栓孔、减重孔与定位孔,侧向伸出带孔耳板,用于与悬架导向件、制动底板或周边支架形成连接。
从实际装车场景看,这类托架位于车轮内侧、制动总成附近,既要承担车轮传递来的垂向、纵向和侧向载荷,又要为制动盘、制动鼓、轮毂轴承及相关紧固件提供稳定基准。法兰面的平面度、孔位同轴度和耳板安装角度,会直接影响轮端回转精度、制动摩擦副对中以及后期维修拆装便利性。建模时需要重点保留中心轴承座、外圈连接孔、侧向耳板和加强轮廓之间的空间关系,避免在整车布置中与制动管路、减振器、弹簧座或半轴发生干涉。
结构设计思路上,圆盘主体承担主要承载与定位功能,中心阶梯轮廓用于约束轴承或轴头位置;周边环形区域布置螺栓孔,可满足轮毂、制动件与托架之间的紧固需求;若干圆形开孔并非单纯减重,也可作为装配避让、检修视线或工艺定位使用。侧向伸出的两个耳板形成额外安装边界,使零件能够通过螺栓固定到悬架或车身侧连接点。耳板孔位与主圆盘之间保留连续过渡材料,有利于降低应力集中,但在真实工程中仍需结合材料牌号、热处理状态和焊缝或铸造工艺进行强度复核。
外形尺寸方面,模型的最大外廓由圆盘直径和侧向耳板展开范围共同决定。安装边界不能只看圆盘投影,还应考虑耳板向外侧延伸后占用的包络空间。中心孔系是尺寸链核心,轴承配合直径、法兰端面到耳板接合面的距离、各螺栓孔节圆半径以及孔组相位角,都需要与轮端零件保持一致。若用于改装车、教具演示或逆向结构参考,应特别注意轴承尺寸、螺栓规格和制动件接口可能与量产状态存在差异,不能直接将外观近似等同于完全互换。

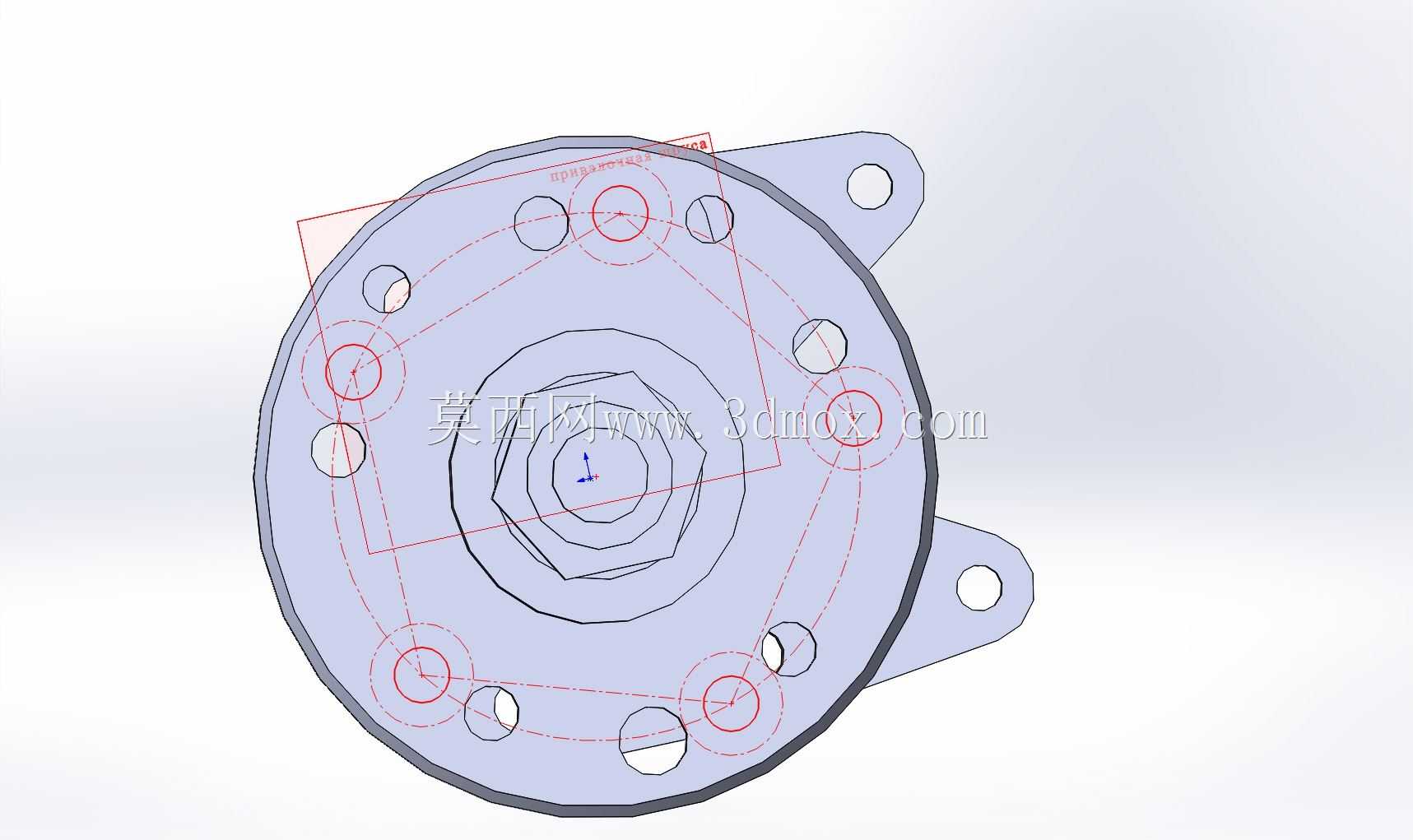

在三维建模过程中,可先以中心轴线为基准建立回转主体,再通过草图绘制外轮廓、孔系和耳板形状。红色构造线可用于表达孔位节圆、对称关系和装配参考,便于检查多个安装点是否落在同一基准体系内。圆盘边缘的非完全圆形轮廓与局部凸台,反映了邻近零部件避让和成型工艺需求;耳板处的开孔应保证螺栓头、螺母或垫圈具有足够贴合面积,同时避免孔边到外轮廓的距离过小。
该结构适合用于汽车底盘教学、后悬架布置分析、轮端装配演示以及制动系统周边空间校核。使用时可将其作为轮端模块的基础壳体,与轮毂轴承、制动盘、制动钳、半轴螺栓和悬架连接件进行虚拟装配。通过干涉检查,可以确认法兰端面与制动件之间的间隙、耳板螺栓装入方向以及维修工具可达性。若进入详细设计阶段,还应在孔边、耳板根部和法兰过渡圆角处增加有限元约束,模拟制动扭矩、车轮侧向冲击和颠簸路面载荷,以判断壁厚、圆角半径和孔位分布是否需要优化。
从工程表达角度看,模型保留了轮端托架最关键的外部几何特征:中心承载区、环形紧固区、侧向连接耳板和多处安装孔。这些特征能够帮助结构设计人员理解后轮毂托架如何在有限空间内同时完成轴承支撑、制动定位和悬架连接。对于三维建模从业者,该件也适合练习草图约束、孔系阵列、对称基准、装配占位和工程图尺寸标注;对于设备选型或底盘改装人员,则可通过该模型快速判断轮端周边布局是否合理,并在后续设计中补充配合公差、材料性能和紧固件等级。
