得伟款充电式手电钻三维设计模型

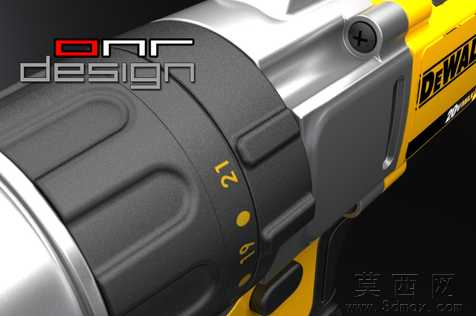

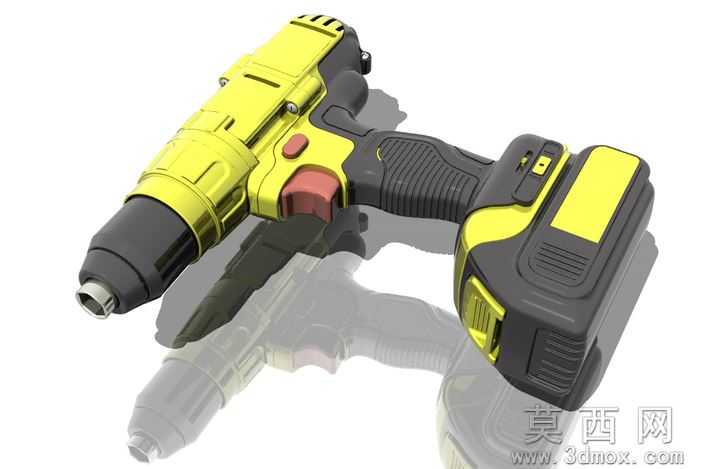

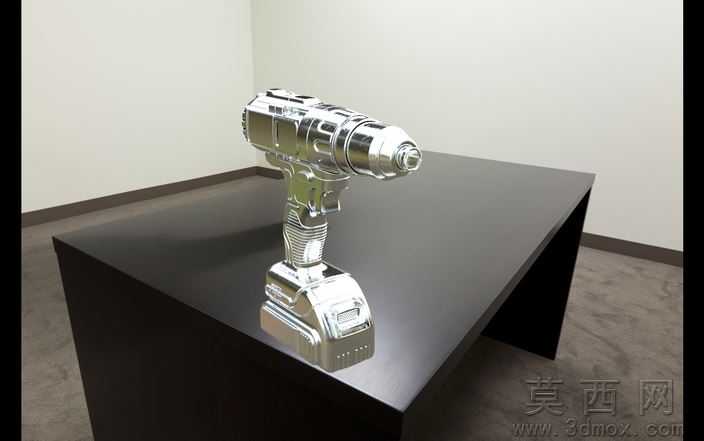

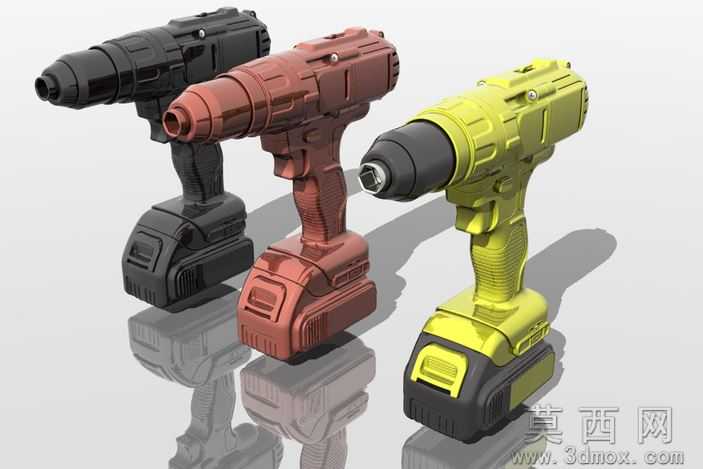

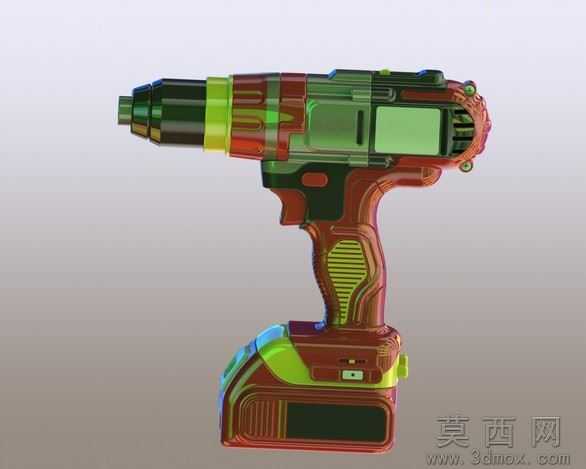

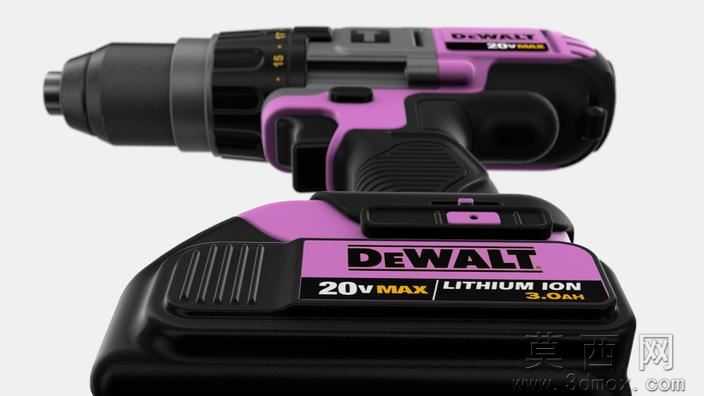

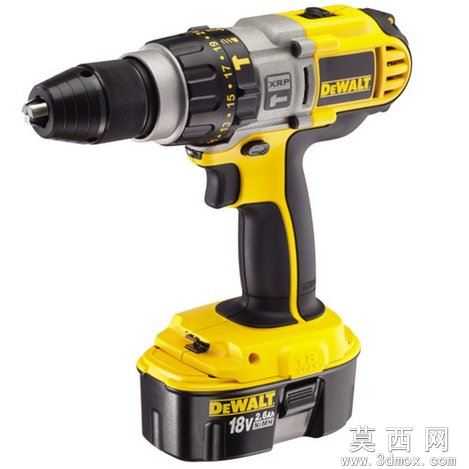

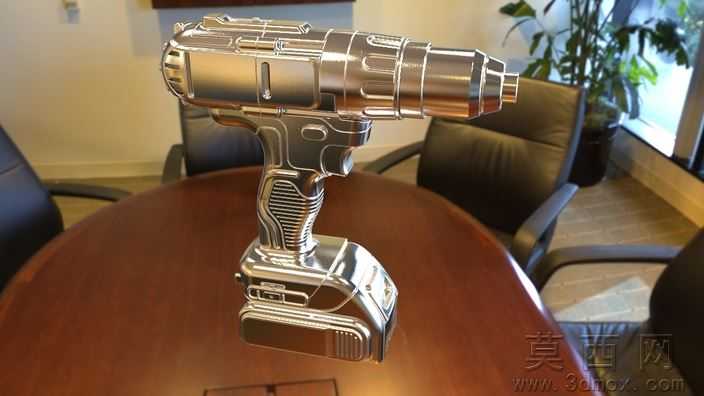

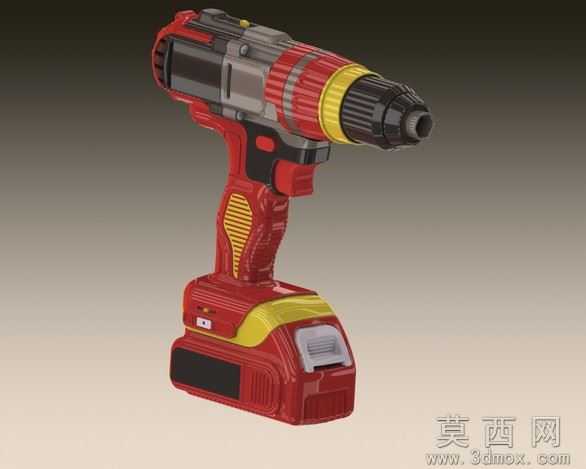

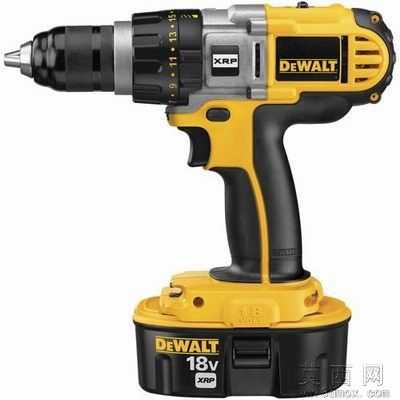

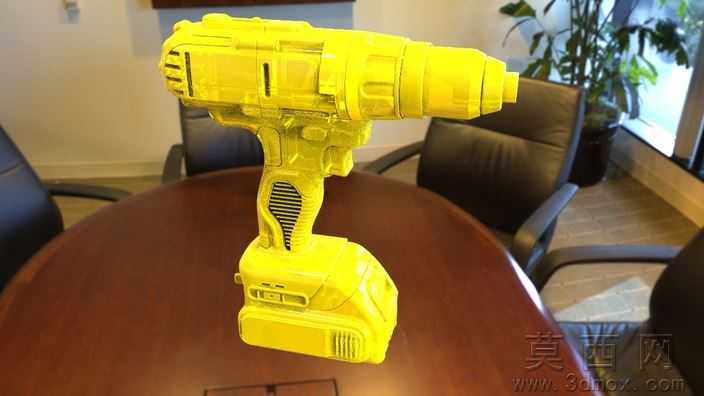

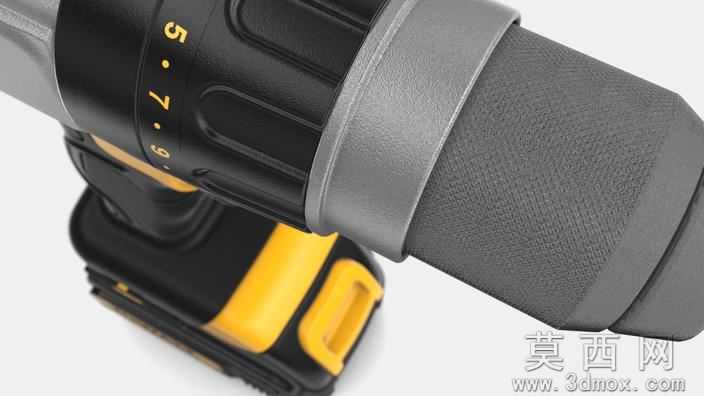

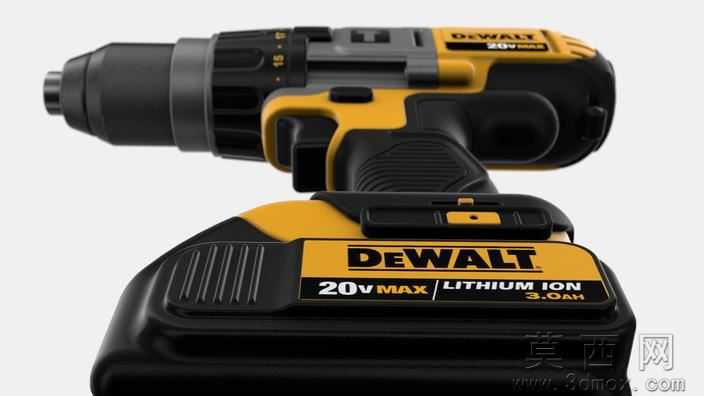

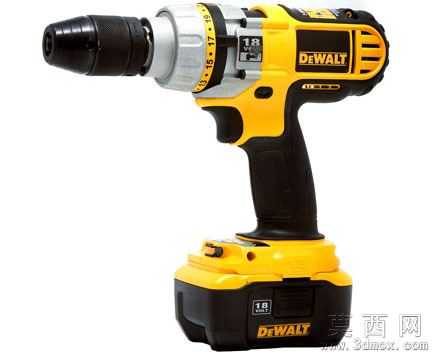

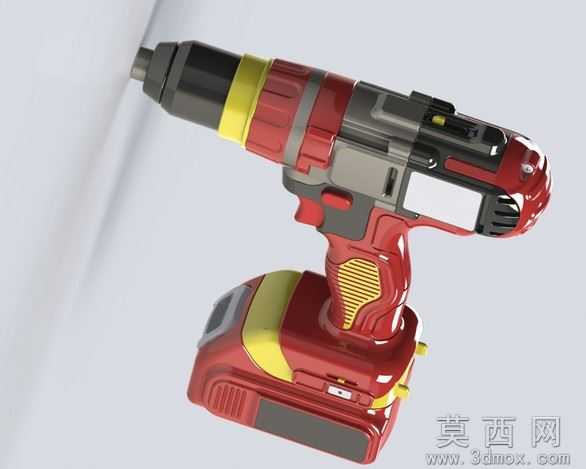

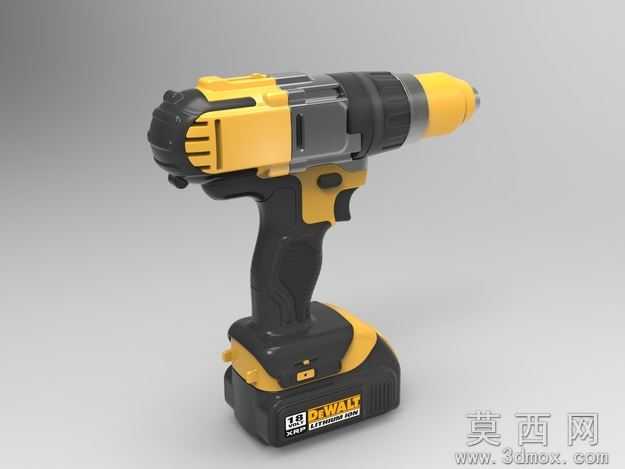

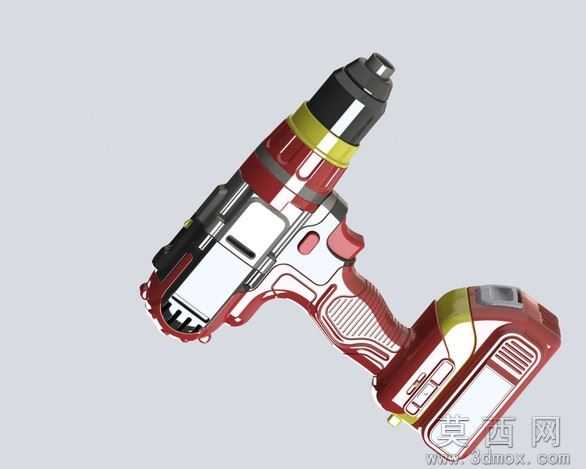

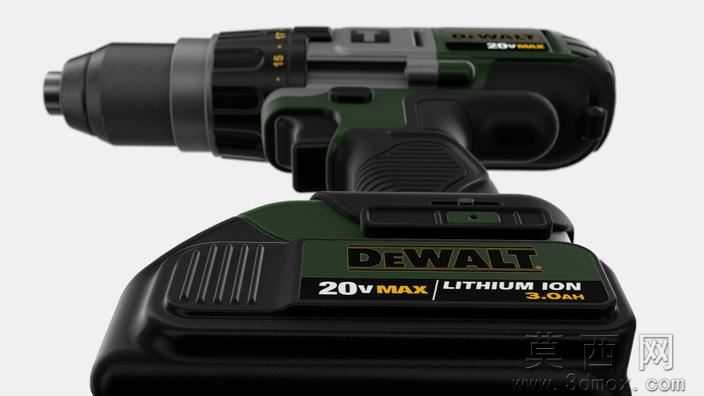

本模型为充电式手持电钻的完整三维设计成果，建模阶段以实物测绘尺寸为基准，在SolidWorks软件中采用自底向上的装配建模流程，先逐一完成钻夹头、减速齿轮组、电机腔体、握持手柄、锂电池包、正反转拨钮、扭矩调节环、触发开关等单个零件的特征建模，通过拉伸、切除、扫描、放样等基础特征构建零件主体轮廓，再借助倒角、圆角、抽壳等细节特征还原实物的工艺造型，所有零件建模完成后按照实际装配关系添加同轴、重合、限位等配合约束，还原电钻各部件的真实装配逻辑，确保整体装配无干涉、结构比例与实物完全一致。参数设计层面严格参照18V级锂电钻的真实参数设定，钻夹头最大夹持直径设定为13mm，扭矩调节环覆盖20+1档扭矩调节档位，锂电池包按照18V 2.0Ah的真实尺寸建模，手柄握持区域的弧度贴合人体工学设计参数，开关按键的按压行程、正反转拨钮的转动角度均按照实物操作逻辑做了限位参数设置，整体模型的尺寸比例、部件相对位置完全匹配量产充电电钻的设计规范。渲染材质环节针对不同部件匹配对应材质属性，机身主体的工程塑料部件设置为哑光黑与亮黄双色ABS塑料材质，还原得伟品牌电钻的经典配色，电池包表面的品牌标识采用贴图方式还原，金属钻夹头设置为磨砂金属材质，手柄握持区域的软胶部分设置为哑光TPU软胶材质，齿轮箱内部的金属部件设置为镀锌钢材质，场景采用渐变灰色背景搭配柔和三点布光，渲染输出的效果图清晰展现电钻的外观细节与材质质感，与实物视觉效果高度一致。结构原理上完整还原充电电钻的工作逻辑，锂电池包为机身内置的直流电机提供电力，触发开关控制电路通断与转速高低，正反转拨钮切换电机电流方向实现钻转方向切换，电机输出的高转速经行星齿轮减速组降速增扭后传递至钻夹头，扭矩调节环通过调节离合器的压紧力限制输出扭矩，避免拧螺丝时扭矩过大损坏工件，钻夹头通过三爪同步收缩结构实现钻头的夹紧与松开，所有可活动部件均保留了合理的活动间隙，可直观展示电钻的内部传动与操作逻辑。软件兼容方面，模型基于SolidWorks2012版本创建，除原始可编辑的Sldprt、Sldasm格式文件外，还同步导出了STEP、IGES、STL等通用三维格式，STEP与IGES格式可兼容UG、Pro/E、Catia、Inventor等主流三维设计软件，支持不同软件平台的用户直接导入编辑，STL格式可直接导入切片软件用于3D打印验证，无需额外修复破面即可正常使用，适配不同设计场景的使用需求。研发教学应用层面，本模型可作为电动工具研发阶段的外观结构验证参考，帮助设计人员快速评估手持电钻的人体工学握持手感、部件布局合理性，也可作为机械设计相关专业的教学案例，用于讲解自底向上装配建模方法、行星齿轮减速结构原理、手持电动工具的人体工学设计要点，还可用于五金工具类产品的展示动画制作、电商产品宣传渲染素材，同时也能作为3D打印爱好者制作电钻外观模型、改装配件的参考模型，覆盖从专业设计到教学科普、 hobby创作的多场景使用需求。
