多规格金属电缆接头三维设计模型

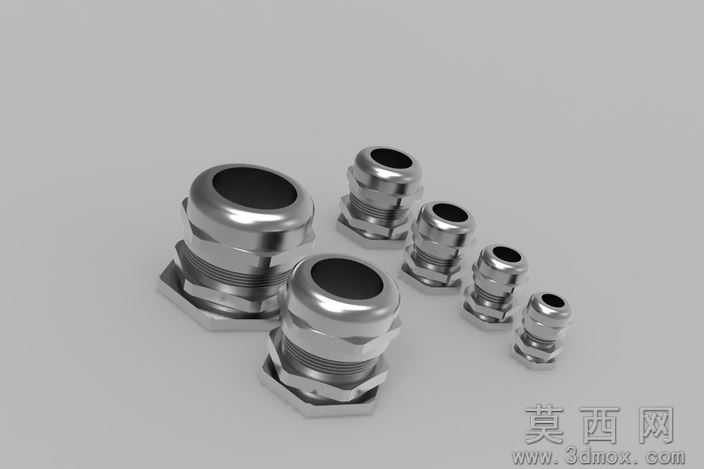

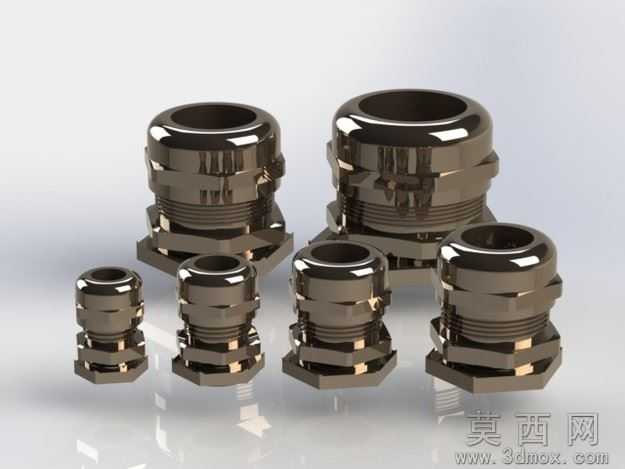

本套金属电缆接头模型采用SolidWorks2012版本进行全参数化建模，建模过程遵循机械零件设计的标准流程：首先绘制接头主体的六角锁紧端截面草图，通过旋转凸台命令生成主体基础结构，随后分别绘制外螺纹、内穿线孔、密封槽等特征，通过扫描切除、拉伸切除等命令完成细节结构搭建，针对M16、M20、M25、M32、M40、M50共6种常用规格，采用全局变量驱动参数的方式完成系列化配置，修改对应螺纹公称直径、接头总长、六角对边尺寸等参数即可快速生成对应规格模型，无需重复建模，大幅提升系列零件的建模效率。参数设计上严格遵循RS405-8744等相关行业标准，每种规格的螺纹牙距、密封槽深度、锁紧六角尺寸均与实际量产零件保持一致，可直接用于装配验证与工程图导出。渲染材质方面，模型主体采用镀镍金属材质，在SolidWorks内置的Photoview360渲染环境中调整金属粗糙度、反射率参数，还原金属电缆接头亮面镀铬/镀镍的真实金属质感，渲染场景搭配柔光箱环境光，清晰展现接头的螺纹细节、六角棱边与表面光泽，效果图可直接用于产品选型手册、电商展示等场景。结构原理上，该类金属电缆接头属于电缆锁紧固定件，使用时将接头外螺纹端拧入设备箱体的对应安装螺孔，将电缆从接头内孔穿入后，旋紧接头顶端的锁紧螺母，挤压内部的密封橡胶圈抱紧电缆外壁，同时实现电缆的抗拉固定与箱体进线端的IP65级防尘防水密封，六角结构设计适配标准扳手拧紧，可保证安装扭矩符合行业要求，避免松动脱落。软件兼容方面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES等通用中间格式，可兼容UG、Pro/E、Catia、Inventor等绝大多数主流三维CAD软件，不同软件的用户均可直接导入使用，不会出现特征丢失、破面等问题，导入后可根据自身需求修改参数、调整结构。研发教学应用层面，该套模型可用于电气柜、自动化设备、LED灯具等产品的整机三维装配，验证电缆进线位置的干涉情况，提前排查安装空间不足的问题；也可作为机械制图、三维建模课程的教学案例，帮助学习者掌握系列化标准件的参数化建模方法、螺纹类零件的建模技巧，同时也可用于五金配件产品的研发改型，在现有模型基础上快速调整尺寸开发非标规格的电缆接头产品，缩短研发周期。
